RACETIME 2 – System Racetime 2

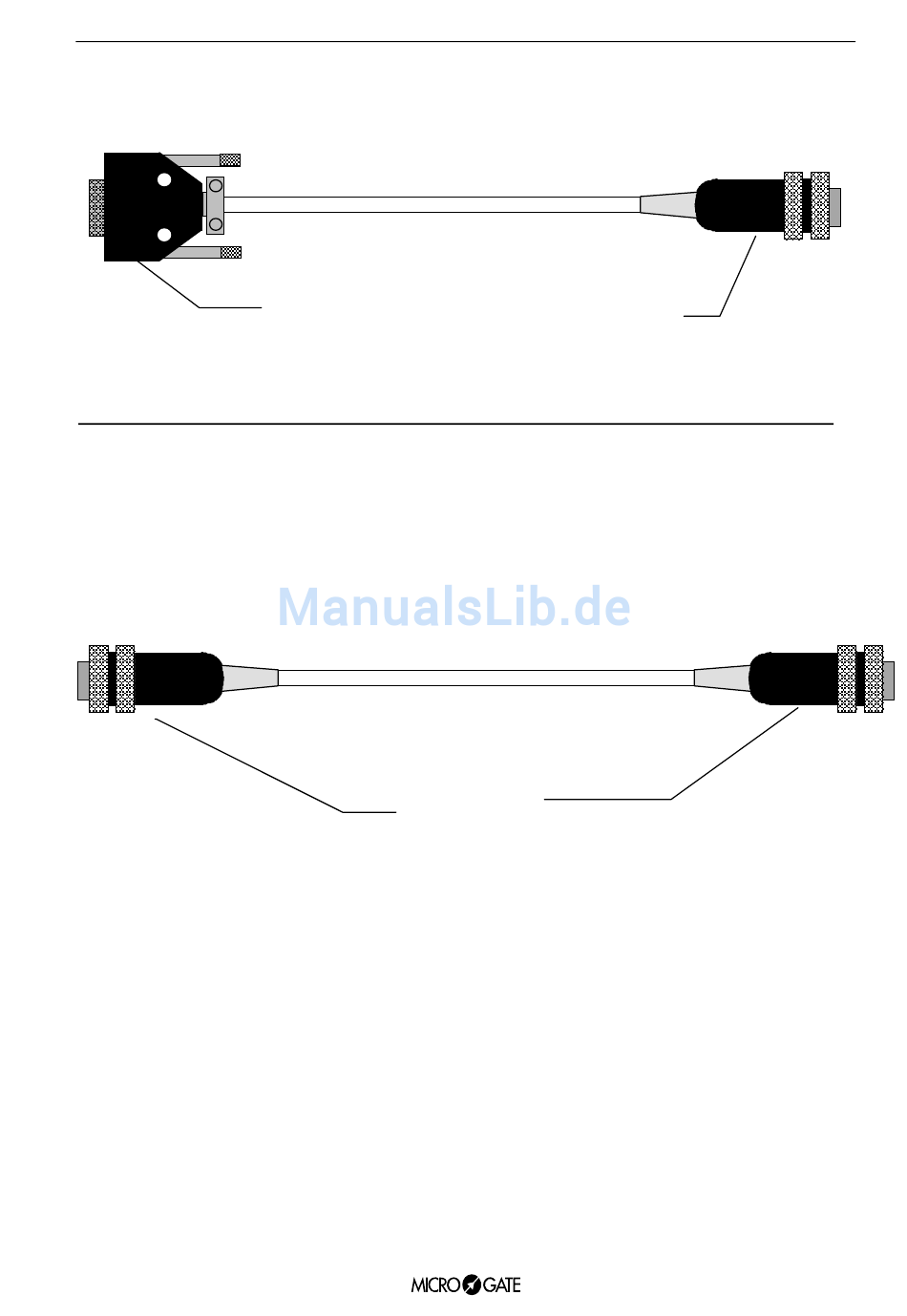

KABELVERBINDUNG RACETIME2 - PHOTOZELLE
Abb. 38
15-poliger, fliegender CANNON-Stecker hoher Dichte
1. Digitale Masse--------------------------------------------------------3.GND
2. +5 Vcc out, max 500 mA-------------------------------------------2.+5V Vcc stabilisiert
4. Signal Stop ------------------------------------------------------------5.STOP
KABELVERBINDUNG ABZWEIGDOSE - ANZEIGETAFEL
Abb. 39
6-poliger, fliegender Amphenol-Stecker
1 .Serieller Ausgang (TXD) --------------------------------------------6. Serieller Eingang (RXD)
5. GND --------------------------------------------------------------------- 5. GND
6. Serieller Eingang (RXD) --------------------------------------------1. Serieller Ausgang (TXD)
15-poliger, fliegender
CANNON-Stecker hoher Dichte
6-poliger,
fliegender
Amphenol-
Stecker
5-poliger, fliegender
Amphenol-Stecker
5-poliger, fliegender Amphenol-Stecker
