Verbindungskabel - Microgate RACETIME 2 Bedienungsanleitung

26
Anmerkung: Die Durchnummerierung der Pole bezieht sich auf den vorhergegangenen Text.

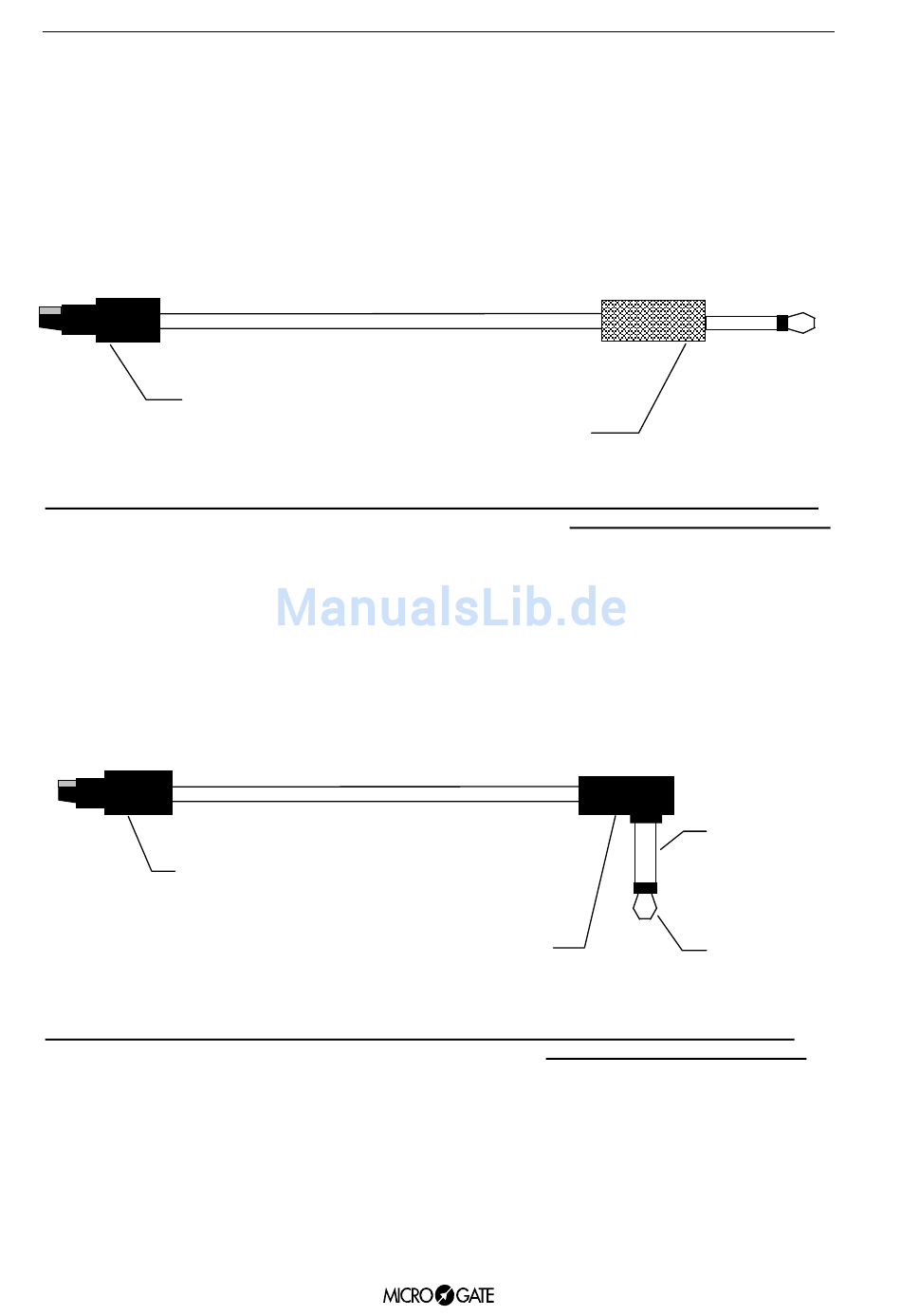

Abb. 32
5-polige, fliegende
Verbindungsbuchse
5-polige, fliegende Verbindungsbuchse ------------------------------------ Monopolare Kontaktbuchse für
1.GND----------------------------------------------------------------------------------- Basis = GND
2.Signal --------------------------------------------------------------------------------- Spitze = Signal
Verbindungskabel Linkgate Decoder-Radio
Abb. 33
3-polige, fliegende
Verbindungsbuchse
3-polige, fliegende Verbindungsbuchse
1 Signal ---------------------------------------------------------------------------- Spitze = Signal
3 Masse des Signals ------------------------------------------------------------ Basis = GND

2.8 VERBINDUNGSKABEL

Monopolare
Kontaktbuchse für
Funkgerät,
Durchmesser 2,5mm
Monopolare
Kontaktbuchse für
Funkgerät,
Durchmesser 3,5 mm
RACETIME 2 – System Racetime 2
Funkgerät, Durchmesser 2,5 mm
Monopolare Kontaktbuchse für
Funkgerät, Durchmesser 3,5 mm
Masse des Signals
Signal
