RACETIME 2 – System Racetime 2

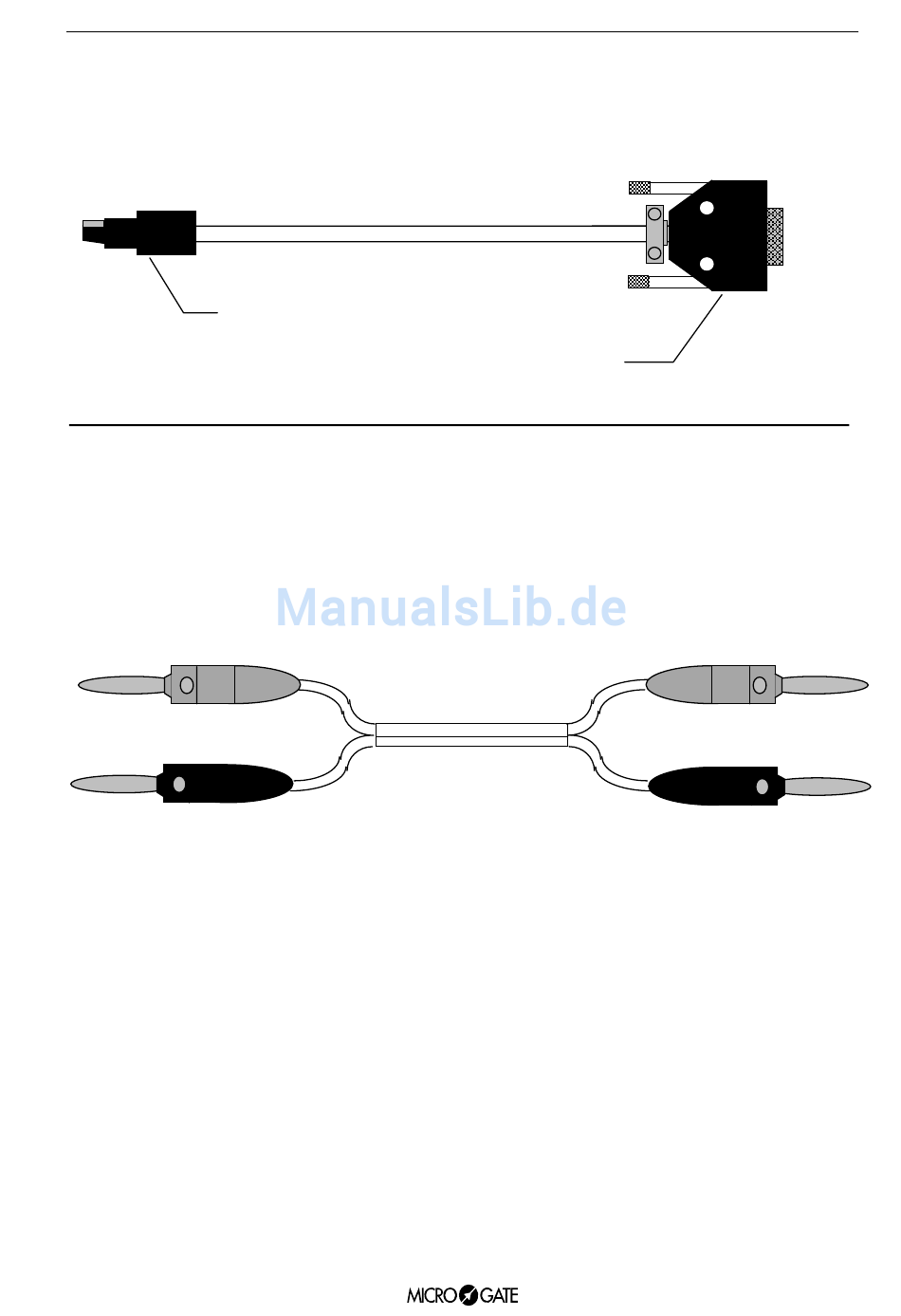

KABELVERBINDUNG LINKGATE DECODER - RACETIME2

Abb. 34
5-polige, fliegende
Verbindungsbuchse
5-polige, fliegende Verbindungsbuchse
4. Emitter des Optokopplers-------------------------- 15. asynchrone serielle Schnittstelle, RX
5. Stift des Optokopplers für serielles Signal----- 2. +5 Vcc
Abb. 35
(FÜR SERIELLEN DATEN-DOWNLOAD)
ENCODER-PHOTOZELLE/STARTSCHRANKE
15-poliger CANNON-
Steckvorrichtung
hoher Dichte
15-poliger, fliegender CANNON-Stecker hoher Dichte
12. angeschlossen mit einem Widerstand von 3900 Ohm
an Stift 15
27
