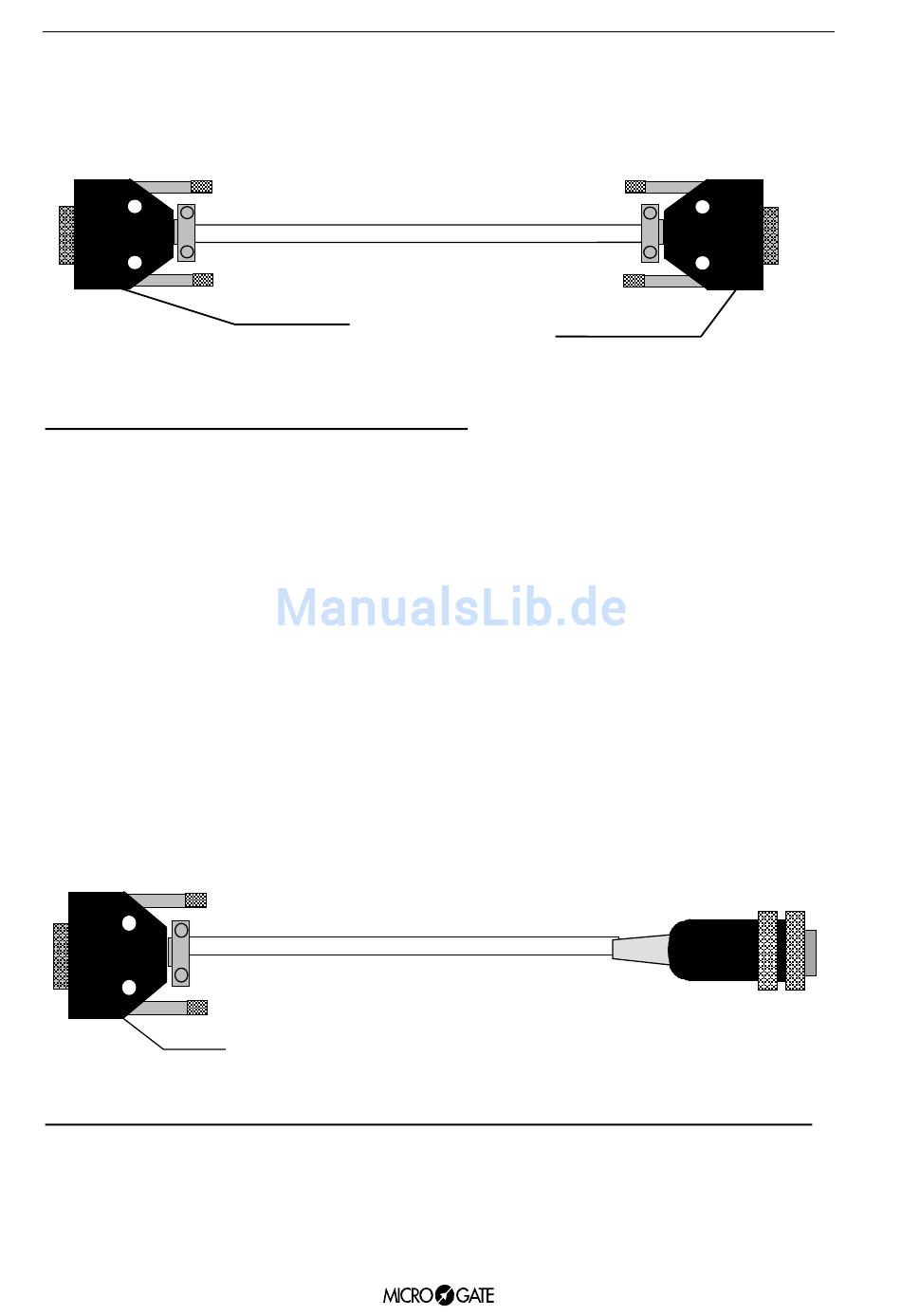

KABELVERBINDUNG RACETIME2 - ABZWEIGDOSE

Abb. 36
15-poliger, fliegender CANNON-Stecker hoher Dichte
1. Digitale Masse
2. +5 Vcc out, max 500 mA
3. Signal START
4. Signal STOP
5. Signal LAP
6. Signal AUX
7. Analoger Eingang 2
8. Analoger Eingang 1
9. Analoger Eingang 0
10. Analoge Masse
11. Synchrone, serielle Schnittstelle, Taktausgang
12. Synchrone, serielle Schnitstelle, TX
13. Synchrone, serielle Schnittstelle, RX
14. Asynchrone, serielle Schnittstelle, TX
15. Asynchrone, serielle Schnittstelle, RX
Abb. 37
9-poliger, fliegender CANNON-Stecker
2. Serieller Eingang (RXD) --------------------------------------------1. Serieller Ausgang (TXD)
3. Serieller Ausgang (TXD) --------------------------------------------6. Serieller Eingang (RXD)
5. GND----------------------------------------------------------------------5. GND
1+4+6 sind miteinander verbunden
7+8 sind miteinander verbunden
15-polige CANNON-
Stecker hoher Dichte
ABZWEIGDOSE - PC
9-poliger, fliegender
CANNON-Stecker
RACETIME 2 – System Racetime 2
6-poliger, fliegender Amphenol-Stecker
