RACETIME 2 – System Racetime 2
1
2

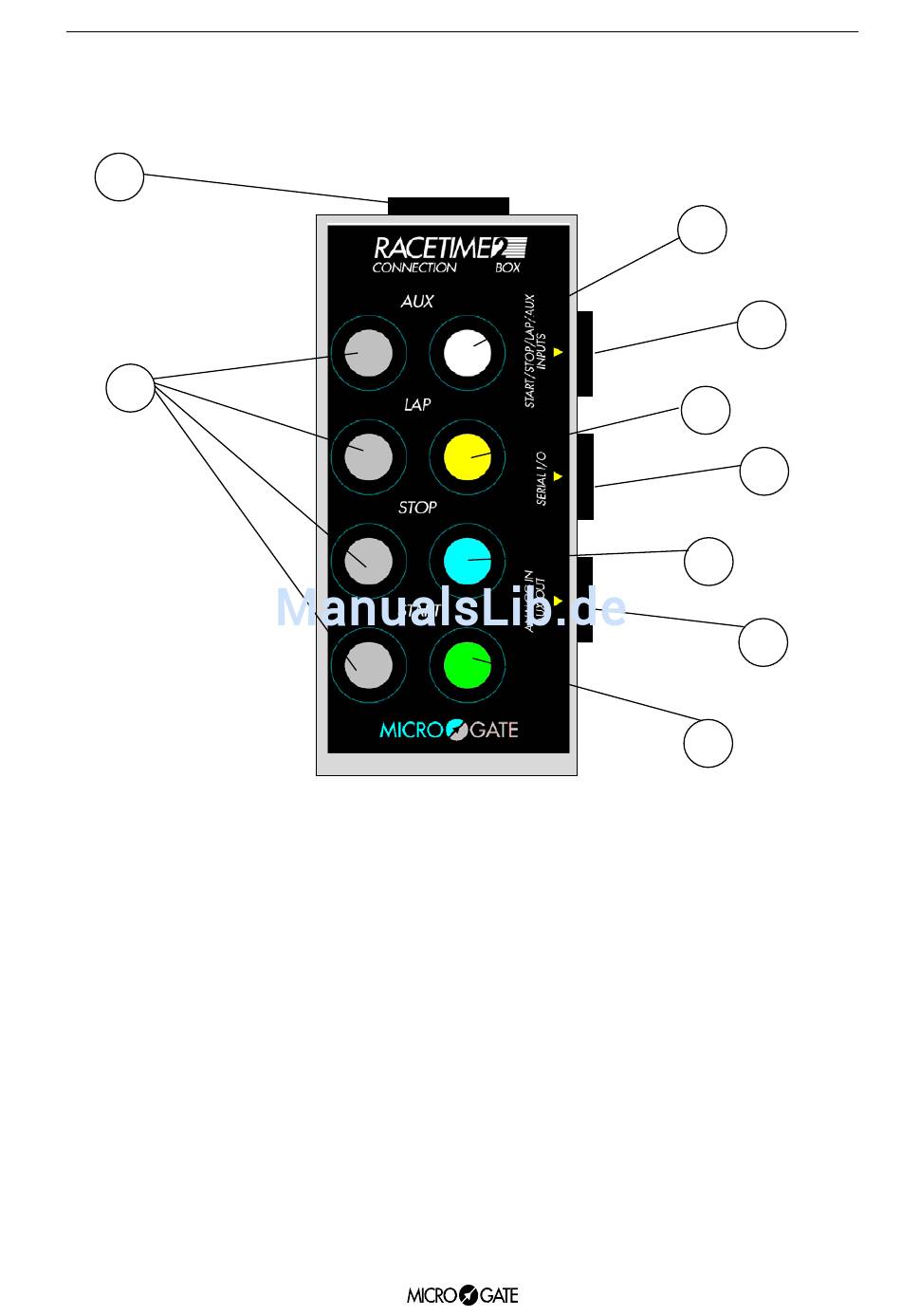

Abb. 10
1. 15-polige Cannon-Flachsteckverbindungsbuchse zum Anschluss von Racetime2
2. Buchse GROUND (MASSE)
3. Buchse START
4. 6-polige Amphenol-Steckvorrichtung für die Eingänge START, STOP, LAP, AUX
5. Buchse STOP
6. 6-polige Amphenol-Steckvorrichtung für seriellen Eingang/Ausgang
7. Buchse LAP
8. 6-polige Amphenol-Steckvorrichtung für analoge Eingänge und AUX-Ausgang
9. Buchse AUX

1.6 ANSCHLUSS- BOX

13
9
8
7
6
5
4
3
