2) Con la llave fija "B" que también se suministra junto con los accesorios, soltar la
tuerca "E". Tener en cuenta que la tuerca "E" es de rosca izquierdas.
3) Extraer la fresa "C" desgastada.
4) Instalar la nueva fresa "C", y amarrarla apretando la tuerca "E". Revisar que
la fresa quede montada con sus dientes de corte orientados en la posición
correcta. Tener en cuenta que la fresa gira en sentido horario.
5) Extraer la varilla "A".
6) Tras la sustitución de la fresa, se recomienda realizar el "Reglaje de profundidad
de corte". La manera de hacerlo se explica en otros capítulos del presente
manual.
E
C B

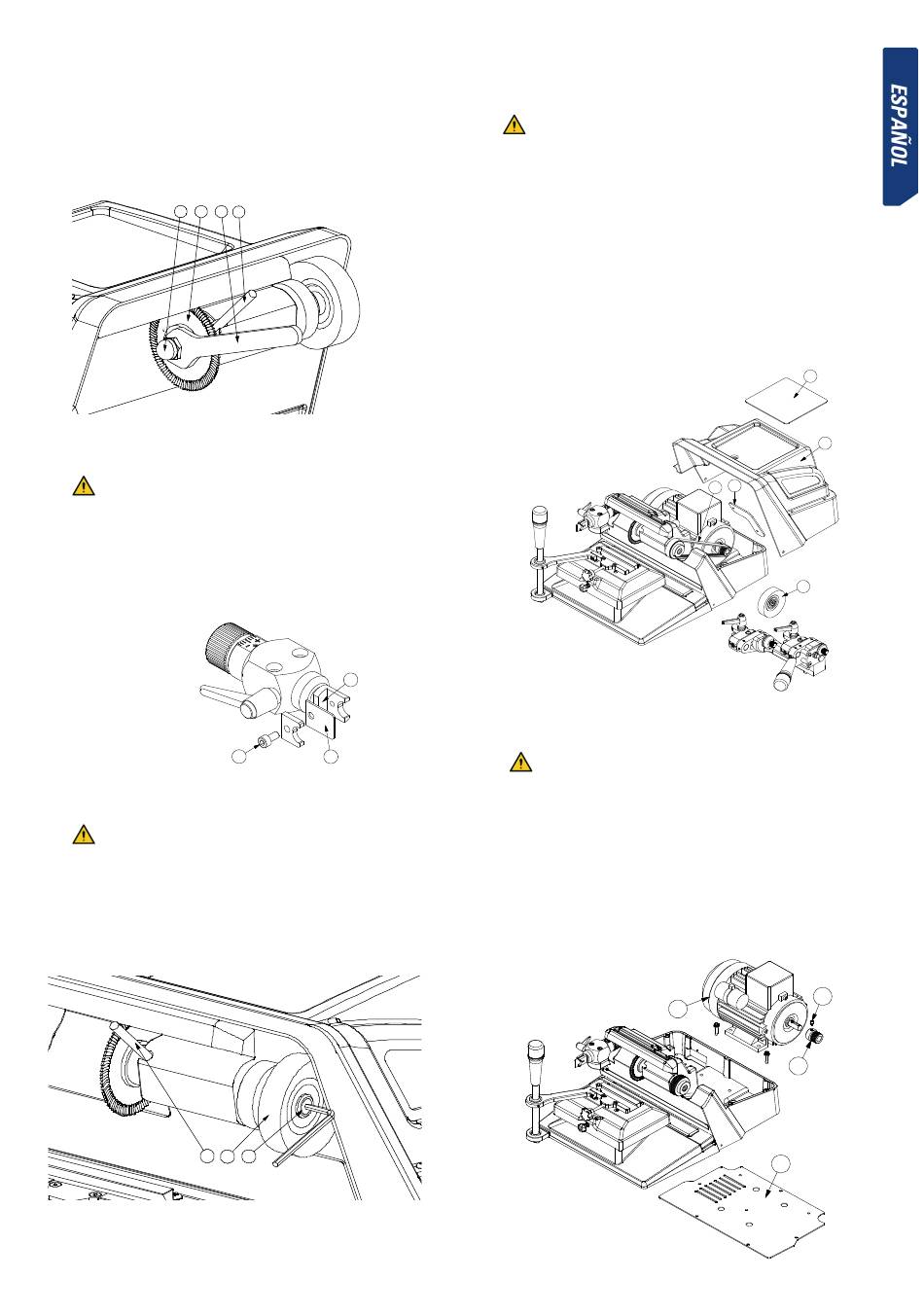

6.2 SUSTITUCIÓN DEL PALPADOR FRESA
Para sustituir el palpador, proceder de la siguiente manera:
Apagar y desenchufar la máquina.
1) Soltar el tornillo "F", utilizando la llave allen del nº4 que se suministra junto con los
accesorios.
2) Extraer el palpador "T" desgastado.
3) Instalar el nuevo palpador "T". Asegurándose de que la parte trasera del palpador
apoya contra el soporte "G", apretar el tornillo "F".
4) Tras la sustitución del palpador, se recomienda realizar el "Reglaje de profundidad
de corte". La manera de hacerlo se explica en otros capítulos del presente
manual.
6.3 SUSTITUCIÓN DEL CEPILLO
Para sustituir el cepillo, proceder de la siguiente manera:
Apagar y desenchufar la máquina.
1) Introducir la varilla "A" que se suministra junto con los accesorios, en el orificio
que bloquea el giro del cabezal. Para buscarlo, girar el cabezal con la mano.
2) Soltar el tornillo "H", utilizando la llave allen del nº4 que se suministra junto con
los accesorios.
3) Extraer el cepillo "J" desgastado.
4) Instalar el nuevo cepillo "J" y amarrarlo apretando el tornillo "H". No apretarlo con
mucha fuerza, para que en la próxima sustitución del cepillo, el tornillo "H" se
pueda soltar con cierta facilidad.
5) Extraer la varilla "A".
A
A
G
F
T
J H
6.4 SUSTITUCIÓN DE LA CORREA
La correa de la máquina VOLGA-BIT es elástica, por lo que no requiere operaciones de
tensado.
En caso de ser necesario la sustitución de la correa, proceder de la siguiente manera:
Apagar y desenchufar la máquina.
1) Retirar el carro de la máquina (BIT o REGATA).
2) Retirar la alfombrilla "K" de la parte superior.
3) Retirar la cubierta "N" que oculta el motor. Para ello, soltar los 11 tornillos que lo
sujetan a la Bancada.
4) Retirar la chapa "O". Para ello, soltar los 2 tornillos.
5) Retirar el cepillo "J". La manera de hacerlo se explica en otros capítulos del
presente manual.
6) Retirar la vieja correa "I". Para extraerla de las poleas, girar manualmente la correa
a la vez que la forzamos sobre el lateral.
7) Montar la nueva correa. Para ello, orientar la máquina de manera que la parte
trasera quede frente a nosotros. En primer lugar, introducir la correa en la polea
del motor. Luego, colocar el otro extremo de la correa sobre el diámetro del
lateral de la polea del cabezal. Por último, forzar lateralmente la correa mientras
giramos el cabezal con la llave del nº13 introducida en la tuerca de la fresa.
8) Verificar que la correa esté montada correctamente.
6.5 SUSTITUCIÓN DEL MOTOR
Para sustituir el motor, proceder de la siguiente manera:
Apagar y desenchufar la máquina.
1) Retirar la correa "I". La manera de hacerlo se explica en otros capítulos del
presente manual.
2) Retirar la chapa de protección inferior "P". Para ello, soltar los 8 tornillos que la
sujetan a la bancada.
3) Desenchufar el cable de alimentación del motor.
4) Retirar el motor "Z". Para ello, soltar los 4 tornillos que sujetan la base del motor
a la bancada.
5) Extraer la polea "Y". Para ello, soltar el tornillo prisionero "X".
6) Para montar el nuevo motor, efectuar las mismas operaciones descritas, pero de
forma inversa.
K
N
O
I
J
X
Z
Y
P
