Após substituir um componente, certificar-se de que os parafusos corresponden-
tes estão correctamente apertados.
NÃO UTILIZAR AR COMPRIMIDO DE TODO! Para manter as mandíbulas e o carro
limpos de aparas de metal, recomenda-se a utilização da escova fornecida com
a máquina.
Para proteger as partes metálicas da máquina contra a ferrugem, recomenda-se
a utilização de óleo protector do tipo WD40 ou similar, aplicando-o nas pinças,
apalpador, guias, etc...

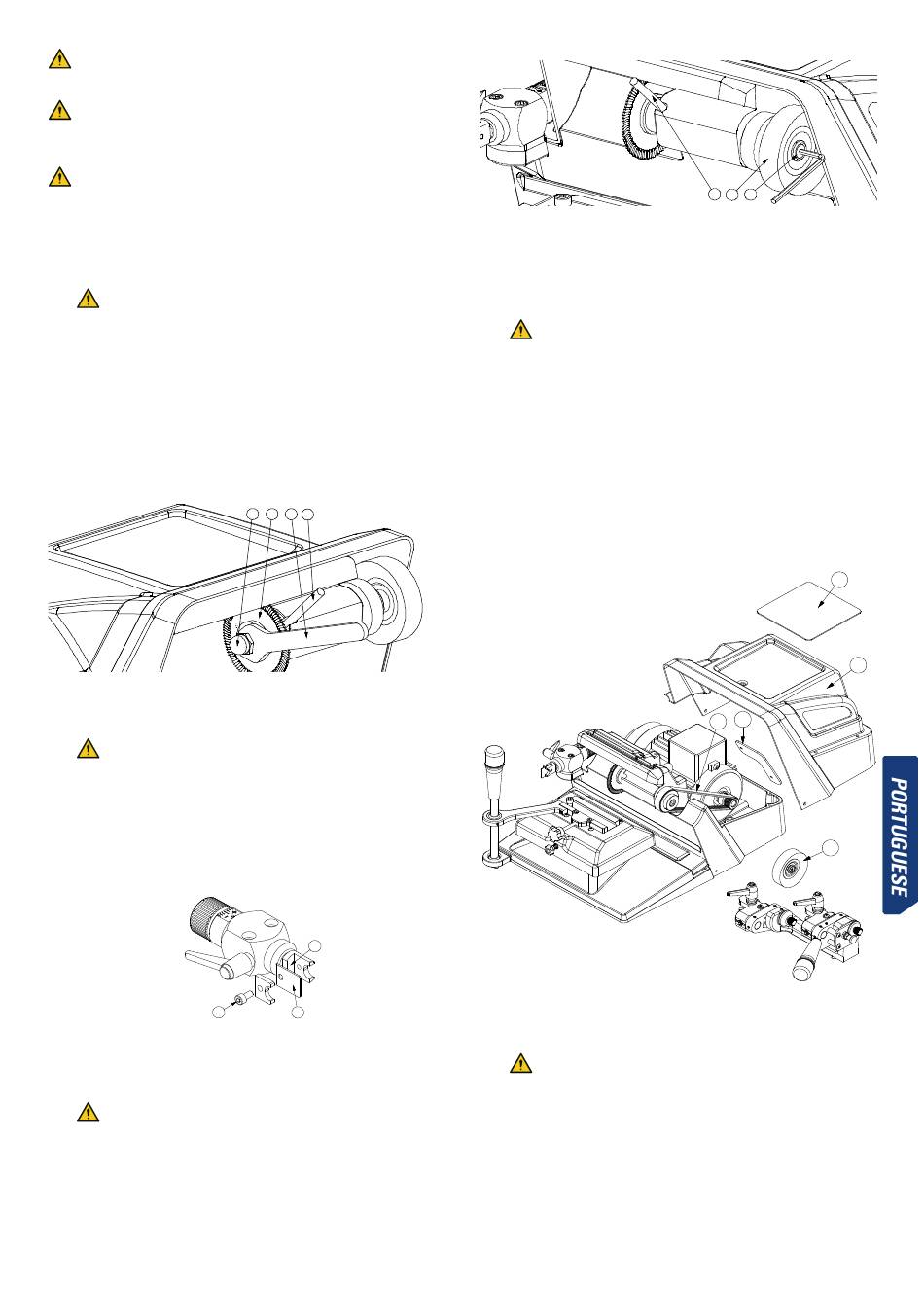

6.1 SUBSTITUIÇÃO DA FRESA
Para substituir a fresa, proceder da seguinte forma:
Desligar a máquina e tirar a ficha da tomada elétrica.
1)
Introduzir a vara "A" fornecida juntamente com os acessórios no orifício que
bloqueia a rotação do cabeçote. Para o encontrar, rodar o cabeçote com a mão.
2)
Com a chave fixa "B" que também é fornecida com os acessórios, solte a porca
"E". Ter em conta que a porca "E" é de rosca à esquerda.
3)
Extrair a fresa "C" gasta.
4)
Instalar a nova fresa "C" e fixá-la apertando a porca "E". Confirmar que a fresa
fica montada com os dentes de corte orientados na posição correta. Ter em conta
que a fresa roda no sentido dos ponteiros do relógio.
5)
Extrair a vara "A".
6)
Após a substituição da fresa, recomenda-se realizar a "Regulação de profundidade
de corte". Nos outros capítulos deste manual encontrará as instruções desta
operação.
6.2 SUBSTITUIÇÃO DO PALPADOR
Para substituir o palpador, proceder da seguinte forma:
Desligar a máquina e tirar a ficha da tomada elétrica.
1)
Soltar o parafuso "F", utilizando a chave Allen nº4 fornecida juntamente com os
acessórios.
2)
Extrair o palpador "T" gasto.
3)
Instalar o novo palpador "T". Assegurando-se de que a parte traseira do palpador
fica apoiada contra o suporte "G", apertar o parafuso "F".
4)
Após a substituição do palpador, recomenda-se realizar a "Regulação de
profundidade de corte".
Nos outros capítulos deste manual encontrará as
instruções desta operação.
F
6.3 SUBSTITUIÇÃO DA ESCOVA
Para substituir a escova, proceder da seguinte forma:
Desligar a máquina e tirar a ficha da tomada elétrica.
1)
Introduzir a vara "A" fornecida juntamente com os acessórios no orifício que
bloqueia a rotação do cabeçote. Para o encontrar, rodar o cabeçote com a mão.
2)
Soltar o parafuso "H", utilizando a chave Allen nº4 fornecida juntamente com os
acessórios.
3)
Extrair a escova "J" gasta.
4)
Instalar a nova escova "J" e fixá-la apertando o parafuso "H". Não apertar
commuita força para que na próxima substituição da escova o parafuso "H"
possa ser solto com facilidade.
5)
Extrair a vara "A".
E
C
B
A
G
T
6.4 SUBSTITUIÇÃO DA CORREIA
A correia da máquina VOLGA-BIT é elástica, pelo que não requer operações de
tensionamento.
Se for necessária a sua substituição, proceder da seguinte forma:
Desligar a máquina e tirar a ficha da tomada elétrica.
1)
Retirar o carro da máquina (BIT ou Fixação para cortes verticais).
2)
Retirar o tapete "K" da parte superior.
3)
Retirar a cobertura "N" que oculta o motor. Para isso, soltar os 11 parafusos que
o fixam à bancada.
4)
Retirar a chapa "O". Para isso, soltar os 2 parafusos.
5)
Retirar a escova "J".
Nos outros capítulos deste manual encontrará as instruções
desta operação.
6)
Retirar a correia gasta "I". Para a extrair das polias, rodar manualmente a correia
forçando simultaneamente sobre a lateral.
7)
Montar a nova correia. Para isso, orientar a máquina de modo a que a parte
traseira fique virada para o operador. Em primeiro lugar, introduzir a correia na
polia do motor. Depois, colocar o outro extremo da correia sobre o diâmetro da
lateral da polia do cabeçote. Por último, forçar lateralmente a correia enquanto
rodamos o cabeçote com a chave nº 13 introduzida na porca da fresa.
8)
Verificar se a correia está montada corretamente.
6.5 SUBSTITUIÇÃO DO MOTOR
Para substituir o motor, proceder da seguinte forma:
Desligar a máquina e tirar a ficha da tomada elétrica.
1)
Retirar a correia "I". Nos outros capítulos deste manual encontrará as instruções
desta operação.
2)
Retirar a chapa de proteção inferior "P". Para isso, soltar os 8 parafusos que a
fixam à bancada.
3)
Retirar o cabo da tomada elétrica.
4)
Retirar o motor "Z". Para isso, soltar os 4 parafusos que fixam a base do motor à
bancada.
5)
Extrair a polia "Y". Para isso, soltar o parafuso prisioneiro "X".
6)
Para montar o novo motor, efetuar as mesmas operações no sentido inverso.
A
J
H
K
N
O
I
J
