kluczy. Jest to wózek dla kluczy NACINANYCH PIONOWO.
W celu zamiany wózka BIT na wózek do kluczy nacinanych pionowo urządzenie
posiada dźwignię oznaczoną numerem 13, pozwalającą na blokowanie i
odblokowywanie wózków.
Przed przystąpieniem do wymiany wózków przydatnym rozwiązaniem jest
zablokowanie osi X i Y urządzenia.
Wózki można wyciągać i wkładać do urządzenia z jego prawej strony.
5.- STEROWANIE I OBSŁUGA
5.1 REGULACJA
Urządzenie do kopiowania kluczy VOLGA-BIT dostarczane jest wyregulowane.
Zalecamy jednak wykonanie kilku czynności regulacyjnych w następujących
sytuacjach:
- po wymianie frezu, pilota lub szczęk,
- po dłuższym okresie użytkowania urządzenia.

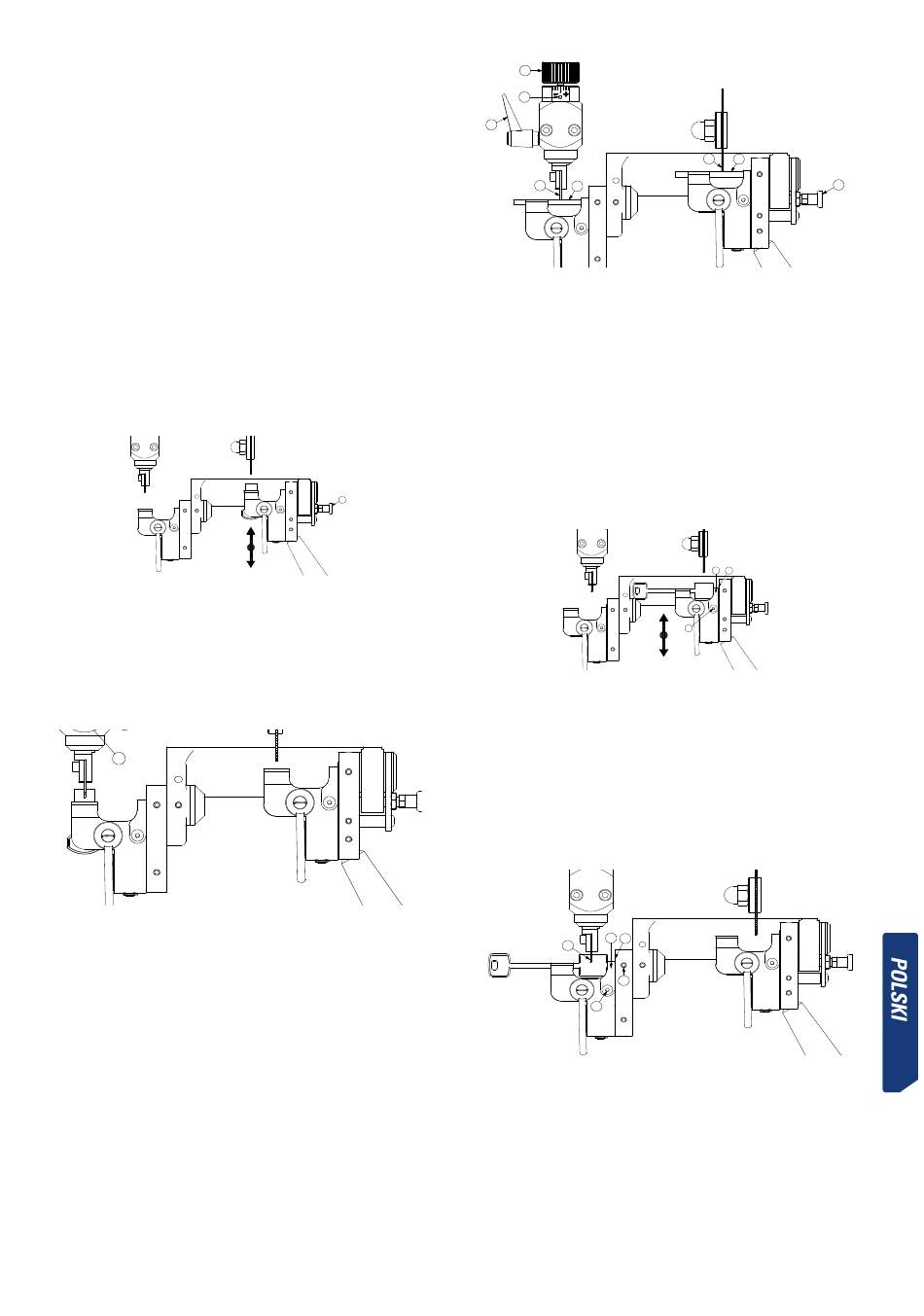

5.1.1 REGULACJA BOCZNA
•
Zablokować obrót szczęki prawej za pomocą dźwigni oznaczonej numerem 16.
•
Umieścić klucz przeznaczony do nacięcia czołowego w szczęce prawej.
•
Przybliżyć środek klucza do frezu.
•
Zablokować oś X wózka za pomocą dźwigni oznaczonej numerem 14.
•
Wykonać żłobienie proste na głębokość ok. 8 mm.
•
Uwolnić klucz ze szczęki prawej i umieścić go w szczęce lewej.
•
Lekko poluzować obie śruby oznaczone literą L, kotwiące uchwyt pilota
oznaczony numerem 7.
•
Przemieścić uchwyt pilota oznaczony numerem 7 w stronę lewą lub prawą, aż
pilot zostanie wprowadzony do wnętrza wyżłobienia wykonanego w kluczu.
•
W tej pozycji zablokować uchwyt pilota oznaczony numerem 7 za pomocą
dwóch śrub oznaczonych literą L.
•
Teraz można zablokować oś X wózka za pomocą dźwigni oznaczonej numerem 14.
L
L
7
5.1.2 REGULACJA GŁĘBOKOŚCI CIĘCIA
•
Zablokować obrót szczęki prawej za pomocą dźwigni oznaczonej numerem 16.
•
Umieścić drążki regulacyjne w szczękach.
•
Odblokować obrót dźwigni oznaczonej numerem 12 poprzez poluzowanie śruby
oznaczonej literą M.
•
Uruchomić sprężynowanie pilota za pomocą dźwigni oznaczonej numerem 15.
•
Przemieścić wózek do przodu, aby drążki regulacyjne oparły się o pilot
oznaczony literą T i o frez oznaczony literą C.
•
Za pomocą dźwigni oznaczonej numerem 12 przemieścić pilot do przodu lub
do tyłu, aż pilot oznaczony literą T oprze się o drążek regulacyjny oznaczony
symbolem VT, a frez oznaczony literą C lekko otrze się o drążek regulacyjny
oznaczony symbolem VC.
•
Ponownie dokręcić śrubę oznaczoną literą M.
15
5.1.3 REGULACJA OGRANICZNIKA BOCZNEGO
•
Wózek BIT jest dostarczany w zestawie z fabrycznie wyregulowanymi
ogranicznikami bocznymi, dlatego ich ponowna regulacja NIE jest konieczna.
•
Jednak w przypadku wymiany ograniczników bocznych regulację należy
przeprowadzić w następujący sposób:
•
Oprzeć prawy bok ogranicznika bocznego oznaczonego symbolem N1 o
wewnętrzną tuleję oznaczoną symbolem C1.
•
W tym położeniu docisnąć śrubę oznaczoną literą R w celu stabilizacji
ogranicznika bocznego N1.
•
Umieścić długi klucz typu męskiego w szczęce prawej tak, aby pióro oparło się
o ogranicznik boczny oznaczony symbolem N1.
•
Zablokować oś X wózka za pomocą dźwigni oznaczonej numerem 14.
16
•
Wykonać żłobienie proste na głębokość ok. 8 mm.
•
Poluzować śrubę oznaczoną literą Q, mocującą tuleję wewnętrzną C2.
•
Uwolnić klucz ze szczęki prawej i umieścić go w szczęce lewej tak, aby
wprowadzić pilot T do wyżłobienia wykonanego w kluczu.
•
W tym położeniu klucza oprzeć lewy bok ogranicznika bocznego oznaczonego
symbolem N2 o pióro klucza.
•
W tym położeniu ogranicznika bocznego N2 docisnąć śrubę oznaczoną literą R
w celu stabilizacji ogranicznika bocznego N2.
•
Przesunąć tuleję wewnętrzną C2 tak, aby dotknęła prawego boku ogranicznika
bocznego N2.
•
W tym położeniu tulei wewnętrznej C2 zablokować ją za pomocą śruby Q.
•
Teraz można zablokować oś X wózka za pomocą dźwigni oznaczonej numerem 14.
5.2 KOPIOWANIE
5.2.1 KOPIOWANIE KLUCZY ZASUWOWYCH
Umieścić klucz w szczękach. W zależności od rodzaju powielanego klucza
ogranicznik może być umieszczony na kilka sposobów:
- Klucz z ogranicznikiem u trzonu: Opór o lewy bok szczęki.
12
M
T
VT
R
N2
C2
T
Q
R
C
VC
16
N1
C1
Z
