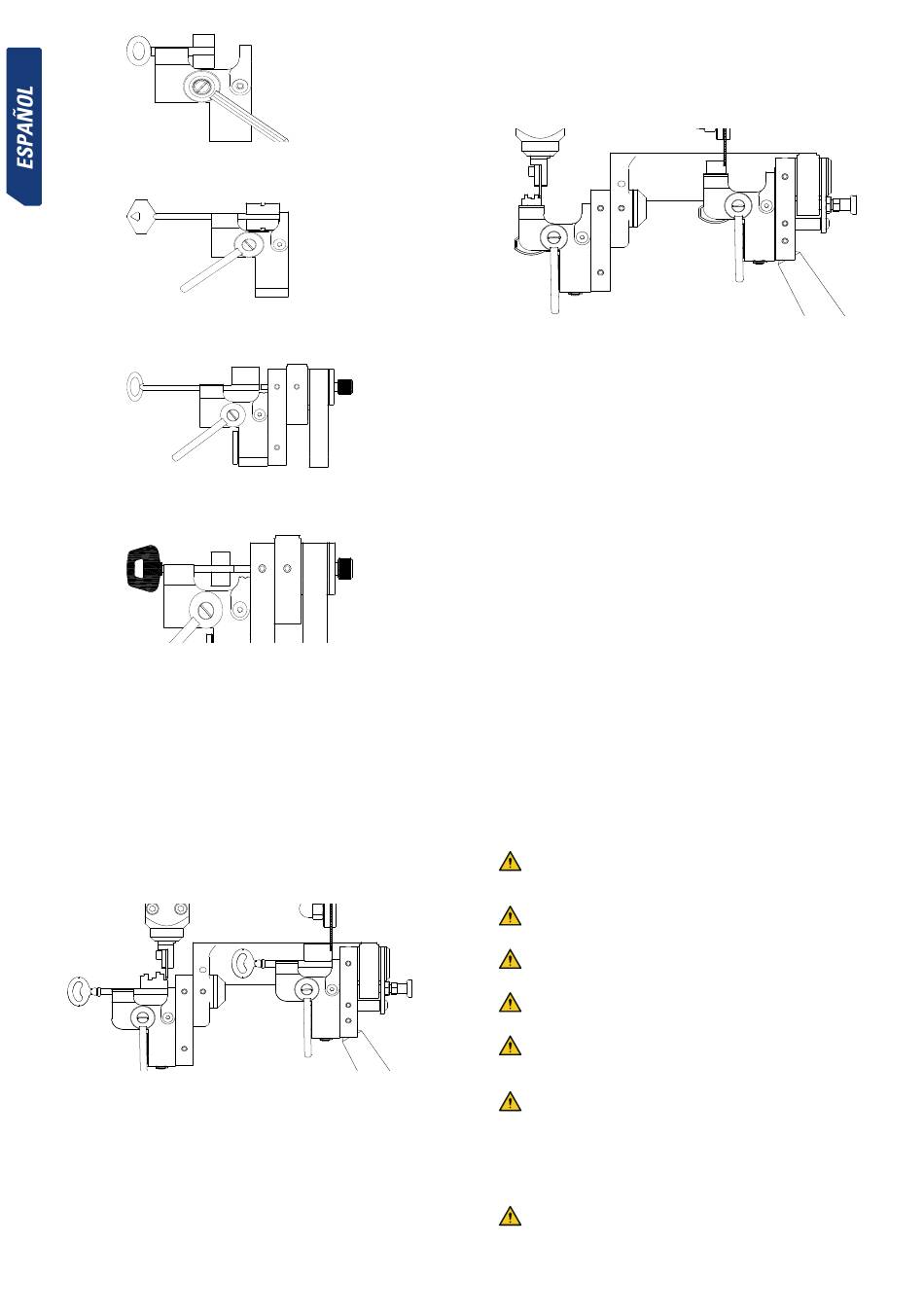

Llave LARGA MACHO (simple/doble paletón):
Tope contra el Tope Lateral.
Llave LARGA HEMBRA (simple/doble paletón):
Tope contra el Tope Lateral. Utilizar contrapuntos para hembra.
- Llave MACHO ESPECIAL: con cabeza de plástico, con caña cuadrada, ...... :
Tope Fresa-Palpador. Utilizar contrapuntos para macho.
•
Para mayor comodidad a la hora de amarrar las llaves en las mordazas, se
recomienda bloquear el eje X y el eje Y (de esta manera, el carro de la máquina
se mantiene quieto). También se recomiendo bloquear el giro de la mordaza
derecha, para facilitar la orientación del paletón de la llave.
•
Poner en marcha el giro de la fresa, accionando el correspondiente interruptor.
•
Acercar con cuidado las llaves hacia la Fresa y el Palpador. Recomendamos
trabajar pausadamente, sin forzar la fresa.
•
El punto redondo se consigue girando la palanca "6" (moviendo la palanca
desde arriba hacia abajo). Este giro está limitado internamente. En el caso de
dientes profundos situados en el extremo derecho del paletón, limitar el giro de
la palanca para que la fresa no toque el Tope Lateral.
•
Para las llaves de doble paletón, girar ambas llaves 180º y repetir las
operaciones ya descritas.
•
Si durante el duplicado se producen rebabas en la llave duplicada, éstas se
eliminarán utilizando el cepillo que para este fin se ha dotado a la máquina.
5.2.2 CIFRADO DE LLAVES FRONTALES
•
Bloquear el giro de la mordaza derecha. Para ello, accionar la maneta "16".
•
Colocar la llave en la garganta transversal de la mordaza.
•
Colocar la llave de manera que el paletón asimétrico respecto de la caña, quede
mirando hacia abajo.
•
Empujar la llave hasta que la parte trasera del paletón haga tope contra la cara
anterior de la mordaza.
•
Es importante que el paletón de la llave quede lo más horizontal posible.
•
Teniendo en cuenta estos detalles, amarrar las llaves en las mordazas.
•
Para mayor comodidad a la hora de amarrar las llaves en las mordazas, se
recomienda bloquear el eje X y el eje Y (de esta manera, el carro de la máquina
se mantiene quieto).
•
Poner en marcha el giro de la fresa, accionando el correspondiente interruptor.
•
Acercar las llaves hacia la Fresa y el Palpador. Recomendamos trabajar
pausadamente, sin forzar la fresa.
•
Si durante el duplicado se producen rebabas en la llave duplicada, éstas se
eliminarán utilizando el cepillo.
5.2.3 CIFRADO DE CORTES VERTICALES
•
Reemplazar el carro BIT por el carro REGATA.
•
Para mayor comodidad a la hora de intercambiar estos carros, se recomienda
bloquear el eje X y el eje Y de la máquina. De esta manera, el carro principal de
la máquina se mantiene quieto.
•
Los carros BIT y REGATA se sueltan y amarran mediante el accionamiento de la
maneta "13".
•
El carro BIT se extrae tirando de él hacia el lado derecho.
•
El carro REGATA se introduce de derecha a izquierda, hasta que se sienta un
tope interno.
•
Amarrar la llave virgen y la llave a cifrar en sus correspondientes mordazas,
actuando sobre las manetas "S".
•
El paletón de la llave debe hacer tope contra la parte inferior de la mordaza.
•
El paletón de la llave debe apoyar contra la pared vertical de la mordaza.
•
Poner en marcha el giro de la fresa, accionando el interruptor correspondiente.
•
Con la palanca "W" en su posición más superior, acercar las llaves a la Fresa
"C" y al Palpador "T".
•
Introducir el Palpador en la ranura de la llave a duplicar.
•
Desplazar suavemente la palanca "W" hacia abajo. Recomendamos trabajar
pausadamente, sin forzar la fresa.
•
Repetir esta misma operación, las veces necesarias hasta completar el cifrado
de los cortes verticales de la llave.
•
Si durante el cifrado se producen rebabas en la llave duplicada, éstas se
eliminarán utilizando el cepillo.
6.- MANTENIMIENTO
La máquina duplicadora Capri no precisa de un plan de mantenimiento particular. En
todo caso es oportuno que se controlen y eventualmente se sustituyan algunas piezas a
medida que se desgasten. Nos referimos en particular a la fresa, el cepillo, el palpador
y la correa.
Las operaciones de mantenimiento deben ser efectuadas por personal cualificado y do-
tado de los medios de protección necesarios para trabajar en condiciones de seguridad.
Para realizar cualquier operación de mantenimiento, es necesario seguir escrupulosa-
mente las indicaciones del presente manual, y cumplir con las siguientes indicaciones
de carácter general:
Antes de comenzar con cualquier operación de mantenimiento, se debe
apagar la máquina y desconectarla de la red eléctrica. El operador debe asegurarse de
que nadie pueda acceder a la máquina.
No efectuar ninguna operación de mantenimiento mientras la máquina
esté en funcionamiento.
Se deben utilizar siempre piezas de recambio originales. Se garantiza la
marca "CE" sólo si se utilizan repuestos originales suministrados por el constructor.
Tras el reemplazo de un componente, asegurarse de que los tornillos co-
rrespondientes quedan amarrados correctamente.
¡NO USAR EN ABSOLUTO AIRE COMPRIMIDO! Para mantener las mor-
dazas y el carro limpios de virutas metálicas, se recomienda utilizar el pincel que se
suministra junto a la máquina.
Para proteger las partes metálicas de la máquina frente a la oxidación, se
recomienda utilizar aceite protector del tipo WD40 o similar, aplicándolo sobre morda-
zas.
6.1 SUSTITUCIÓN DE LA FRESA
Para sustituir la fresa, proceder de la siguiente manera:
Apagar y desenchufar la máquina.
1) Introducir la varilla "A" que se suministra junto con los accesorios, en el orificio
que bloquea el giro del cabezal. Para buscarlo, girar el cabezal con la mano.
