presente manual.
6) Usunąć stary pas I. Aby go usunąć z kół pasowych, należy ręcznie obracać pas,
jednocześnie wypychając go do boku.
7) Zamontować nowy pas. W tym celu skierować urządzenie tyłem do przodu.
Na początku umieścić pas w kole pasowym silnika. Następnie umieścić drugi
koniec pasa w średnicy bocznej koła pasowego głowicy. Na koniec dopychać
pas od boku, obracając głowicę za pomocą klucza nr 13 wprowadzonego do
nakrętki frezu.
8) Upewnić się, że pas został zamontowany prawidłowo.

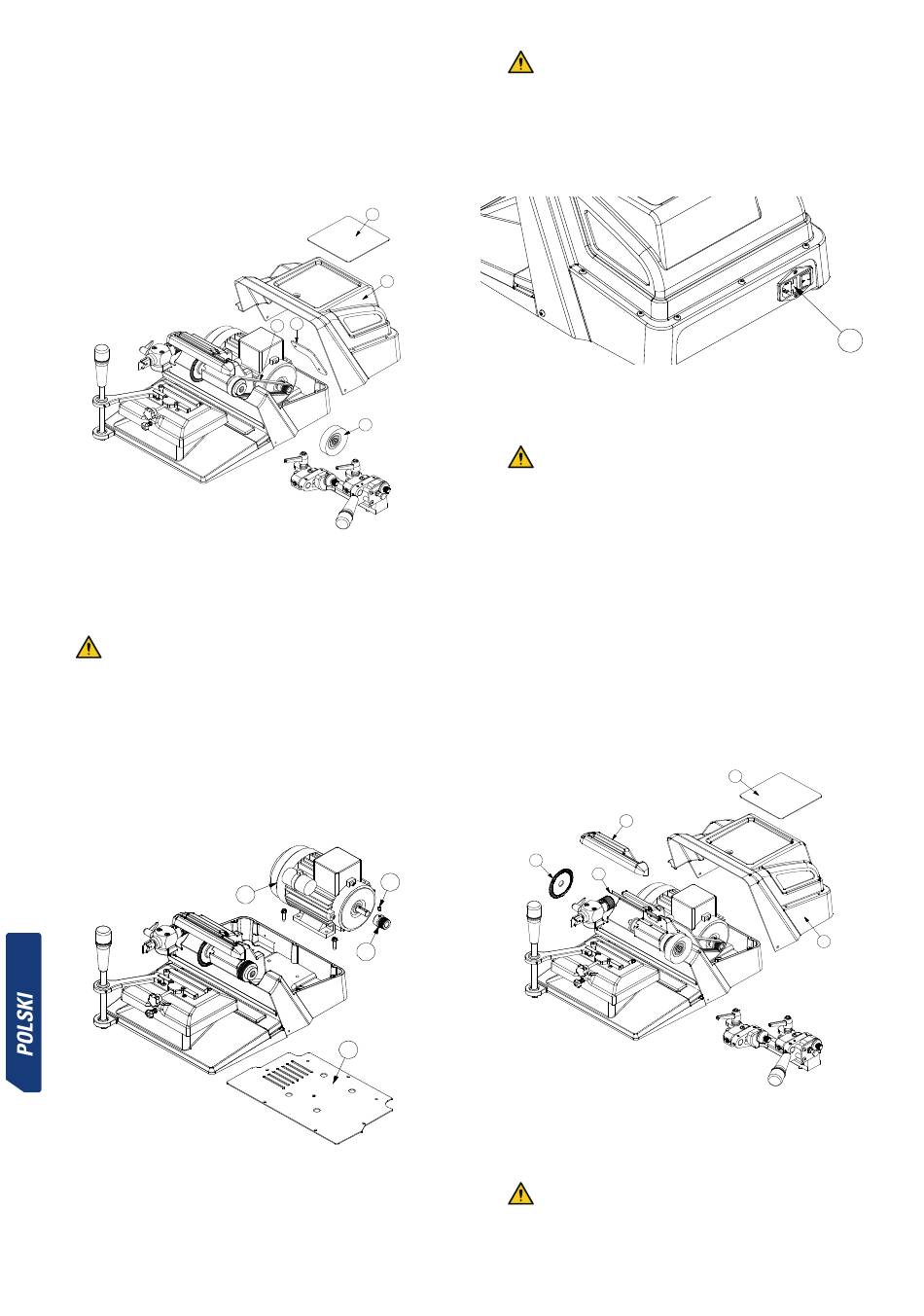

6.5 WYMIANA SILNIKA
Aby dokonać wymiany silnika, należy postępować zgodnie ze wskazówkami
podanymi poniżej:
Wyłączyć urządzenie i odłączyć je od zasilania.
1) Usunąć pas I. Sposób wykonania czynnoci został przedstawiony w innych
rozdziałach niniejszej instrukcji.
2) Usunąć wewnętrzną blaszkę ochronną P. W tym celu poluzować 8 śrub
mocujących ją do podstawy.
3) Odłączyć przewód zasilania silnika.
4) Usunąć silnik Z. W tym celu poluzować 4 śruby mocujące go do podstawy.
5) Usunąć pas Y. W tym celu poluzować śrubę gwintowaną X.
6) Aby zamontować nowy silnik, wykonać powyższe czynności w odwrotnej
kolejności.
6.6 WYMIANA BEZPIECZNIKÓW
Jeżeli urządzenie nie uruchamia się po naciśnięciu włączników, konieczne jest
sprawdzenie stanu bezpieczników.
Należy to wykonać w następujący sposób:
K
N
O
I
J
X
Z
Y
P
Wyłączyć urządzenie i odłączyć je od zasilania.
1) Używając niewielkiego śrubokręta, usunąć uchwyt bezpiecznikowy U z gniazda
zasilania.
2) Sprawdzić stan bezpieczników za pomocą testera – choć wizualnie ich stan
może wydawać się prawidłowy, w rzeczywistości mogły w nich wystąpić usterki
elektryczne.
3) W razie konieczności wymienić bezpieczniki na nowe, odpowiednio dobrane
pod względem typu i wartości.
6.7 WYMIANA DIOD LED
Aby dokonać wymiany diod LED, należy postępować zgodnie ze wskazówkami
podanymi poniżej:
Wyłączyć urządzenie i odłączyć je od zasilania.
1) Usunąć wózek z urządzenia (zarówno w przypadku wózka BIT, jak i nacinanych
pionowo).
2) Usunąć górną podkładkę K.
3) Usunąć osłonę silnika oznaczoną literą N. W tym celu poluzować 11 śrub
mocujących ją do podstawy.
4) Usunąć frez C.
Sposób wykonania czynnoci został przedstawiony w innych
rozdziałach niniejszej instrukcji.
5) Usunąć osłonę frezu D. W tym celu poluzować 3 śruby mocujące go do
podstawy.
6) Odkręcić 2 kable taśmy diod LED oznaczonej numerem 9 z listwy
przyłączeniowej.
7) Oderwać taśmę diod LED oznaczoną numerem 9 od podstawy, do której jest
przymocowana.
8) Usunąć taśmę diod LED oznaczoną numerem 9 tak, aby jej kable wyszły przez
otwór uchwytu.
9) Aby zamontować nową taśmę diod LED oznaczoną numerem 9, wykonać
powyższe czynności w odwrotnej kolejności.
D
C
9
6.8 WYMIANA PŁYTKI POŁĄCZEŃ
Aby dokonać wymiany płytki połączeń, należy postępować zgodnie ze wskazówkami
podanymi poniżej:
Wyłączyć urządzenie i odłączyć je od zasilania.
1) Usunąć wózek z urządzenia (zarówno w przypadku wózka BIT, jak i nacinanych
pionowo).
2) Usunąć górną podkładkę K.
U
K
N
