W miejscu instalacji urządzenia mogą występować zagrożenia mogące niekorzystnie
wpływać na prawidłowe działanie urządzenia (temperatura, wilgotność, deszcz itp.)
ZAGROŻENIE ELEKTRYCZNE
Urządzenie jest wyposażone w elementy elektryczne, zatem w przypadku awarii
może wystąpić ryzyko porażenia prądem. Linia zasilania powinna być wyposażona w
odpowiednie urządzenia sterujące oraz zabezpieczenia (wyłącznik magnetyczno ter-
miczny i wyłącznik różnicowoprądowy).
ZAGROŻENIE MECHANICZNE
Urządzenie jest wyposażone w narzędzia (frez i pilot) potrzebne do wykonywania czy-
nności kopiowania kluczy, dlatego operator powinien uważać, aby nie skaleczyć dłoni
podczas kopiowania kluczy lub wymiany narzędzi.
Operator powinien unikać noszenia naszyjników, bransoletek, pierścionków lub ubrań,
które mogłyby utknąć we wnętrzu urządzenia lub zaplątać się w jego ruchome części.
Zaleca się używać nakrycia głowy, aby schować pod nim włosy (zwłaszcza w przypadku
długich włosów).
3. INSTALACJA I PRZYGOTOWANIE
URZĄDZENIA
Chociaż proces instalacji nie sprawia trudności, zalecane jest zapoznanie się z treścią niniejszej
instrukcji przed przystąpieniem do instalacji, konfiguracji lub obsługi urządzenia. Urządzenie
wysyłane jest z zakładu w stanie gotowym do rozpoczęcia pracy i wymaga jedynie kalibracji
wykorzystywanego oprzyrządowania.
3.1. WARUNKI ŚRODOWISKOWE WARSZTATU
• Urządzenie powinno być używane w miejscach, gdzie temperatura otoczenia wynosi od 0º do
40º C i wilgotność względna nie przekracza 50 – 60% oraz w warunkach oświetlenia umożliwia-
jących prawidłowe korzystanie i wykonywanie czynności konserwacyjnych urządzenia.
Zabrania się korzystania z urządzenia w atmosferze wybuchowej oraz w obecności
palnych płynów lub gazów.
3.2. WŁAŚCIWOŚCI MIEJSCA INSTALACJI
• Umieścić urządzenie na poziomej i stabilnej powierzchni roboczej, odpowiedniej dla ciężaru
urządzenia (27 kg).
• Wysokość blatu roboczego musi być dostosowana do wysokości pracownika. Blat musi się
znajdować na wysokości miednicy operatora.
• Zalecamy pozostawić 30 cm wolnej przestrzeni wokół urządzenia w celu umożliwienia wykon-
ywania zarówno zwykłej obsługi, jak i czynności konserwacyjnych.
Napięcie urządzenia musi być takie samo, jak w lokalu, a lokal musi posiadać uziemie-
nie oraz wyłącznik różnicowoprądowy.
3.3. PRZYGOTOWANIE URZĄDZENIA
Po umieszczeniu urządzenia w zamierzonym miejscu wykonywania pracy klient powinien za-
montować części zapakowane osobno w następujący sposób:
• Odkręcić i wyciągnąć śrubę blokującą blat X-Y urządzenia.
• Umieścić zatyczkę dostarczoną z akcesoriami w otworze po śrubie blokującej blat X-Y.
• Dokręcić dźwignię uruchamiania obrotów klucza do wózka jezdnego szczęk.
• Zamontować i zamocować wózek jezdny szczęk na blacie X-Y urządzenia.
4. WŁAŚCIWOŚCI URZĄDZENIA
VOLGA-BIT to nowoczesne urządzenie do kopiowania kluczy zasuwowych i
nacinanych czołowo.
4.1 AKCESORIA
Urządzenie jest dostarczane wraz z zestawem akcesoriów roboczych i
konserwacyjnych:
- 2 bazowniki do kluczy typu żeńskiego o wąskim otworze
- 2 bazowniki do kluczy typu żeńskiego o szerokim otworze
- 2 bazowniki do specjalnych kluczy typu męskiego
- 2 drążki regulacyjne (Ø5x70)
- 1 drążek do wymiany frezu lub szczotki ( 7x70)
- 1 klucz płaski 18 mm
- 1 zestaw kluczy imbusowych (2, 2.5, 3, 4, 5, 6)

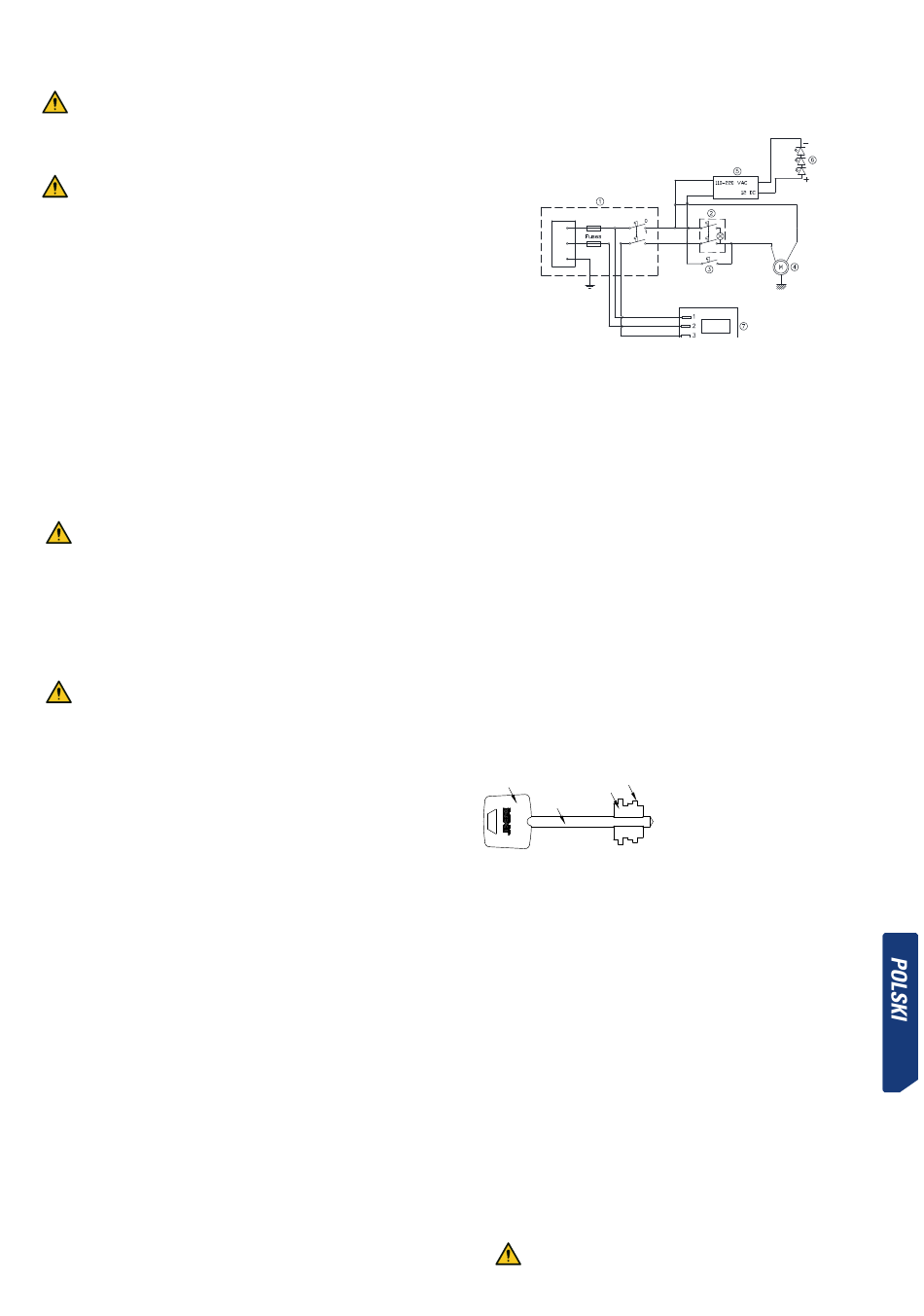

4.2 OBWÓD ELEKTRYCZNY
Główne komponenty obwodu elektryczno-elektronicznego:
1. Gniazdo zasilania
2. Włącznik (CZERWONY, podświetlany)
3. Przycisk uruchomienia szczotki (CZARNY)
4. Silnik
5. Transformator
6. Diody LED
7. Płytka połączeń
4.3 DANE TECHNICZNE
Silnik: Jednofazowy 220V; 50Hz; 0,25Kw; 1.500 obr./min (opcjonalnie: 110V; 60Hz;
0,25Kw; 1.500 obr./min)
Frez: FP19 HSS (Ø80x1,4x16)
Prędkość frezowania: 650 obr./min
Przekładnia: Pas żłobiony
Szczęki: Samocentrujące
Przesuw: Prowadnice z koszyczkami łożysk
Skoki robocze: X = 62 mm; Y = 47 mm
Oświetlenie: LED
Wymiary: Szerokość = 370 mm; głębokość = 460 mm; wysokość: 260 mm
Waga: 26 kg
4.4 NAZEWNICTWO ELEMENTÓW KLUCZA
1. Główka
2. Trzon
3. Pióro
4. Zęby
4
1
3
2
4.5 GŁÓWNE ELEMENTY URZĄDZENIA
Poniżej przedstawiono opis najważniejszych elementów urządzenia:
Zob. rysunek.
1. Frez: wykonany ze stali szybkotnącej HSS. Opcjonalnie dostępne są różne
szerokości frezów.
2. Czujnik kopiowania: wymienny, służy specjalnie do odczytywania szyfru klucza.
3. Szczęka: wyposażona w zacisk samocentrujący w celu zapewnienia
wyśrodkowanego zamocowania klucza niezależnie od średnicy jego pióra.
4. Uchwyt szczęki: służy do szybkiego, ergonomicznego i bezpiecznego otwierania i
zamykania szczęk.
5. Wózek główny: służy do przemieszczania wózka jezdnego szczęk w kierunkach osi
X i Y za pomocą precyzyjnych prowadnic.
6. Pokrętło blokady wózka: służy do blokowania wózka w kierunku osi X. Jest to
bardzo przydatne w celu wykonania równego przesuwu wózka w kierunku osi X.
7. Wózek jezdny szczęk: wymienny, dostępny w 2 wersjach (do kopiowania kluczy
zasuwowych i nacinanych pionowo).
8. Dźwignia mocowania wózka: służy do mocowania i zdejmowania poszczególnych
wózków, które można zamocować w urządzeniu (do kluczy zasuwowych i nacinanych
pionowo).
9. i 10. Dźwignia obrotu szczęki i dźwignia przesuwu wózka: służą do przesuwu i
obrotu klucza w stosunku do frezu i pilota.
Urządzenie posiada dwie ergonomiczne dźwignie. Podczas kopiowania
