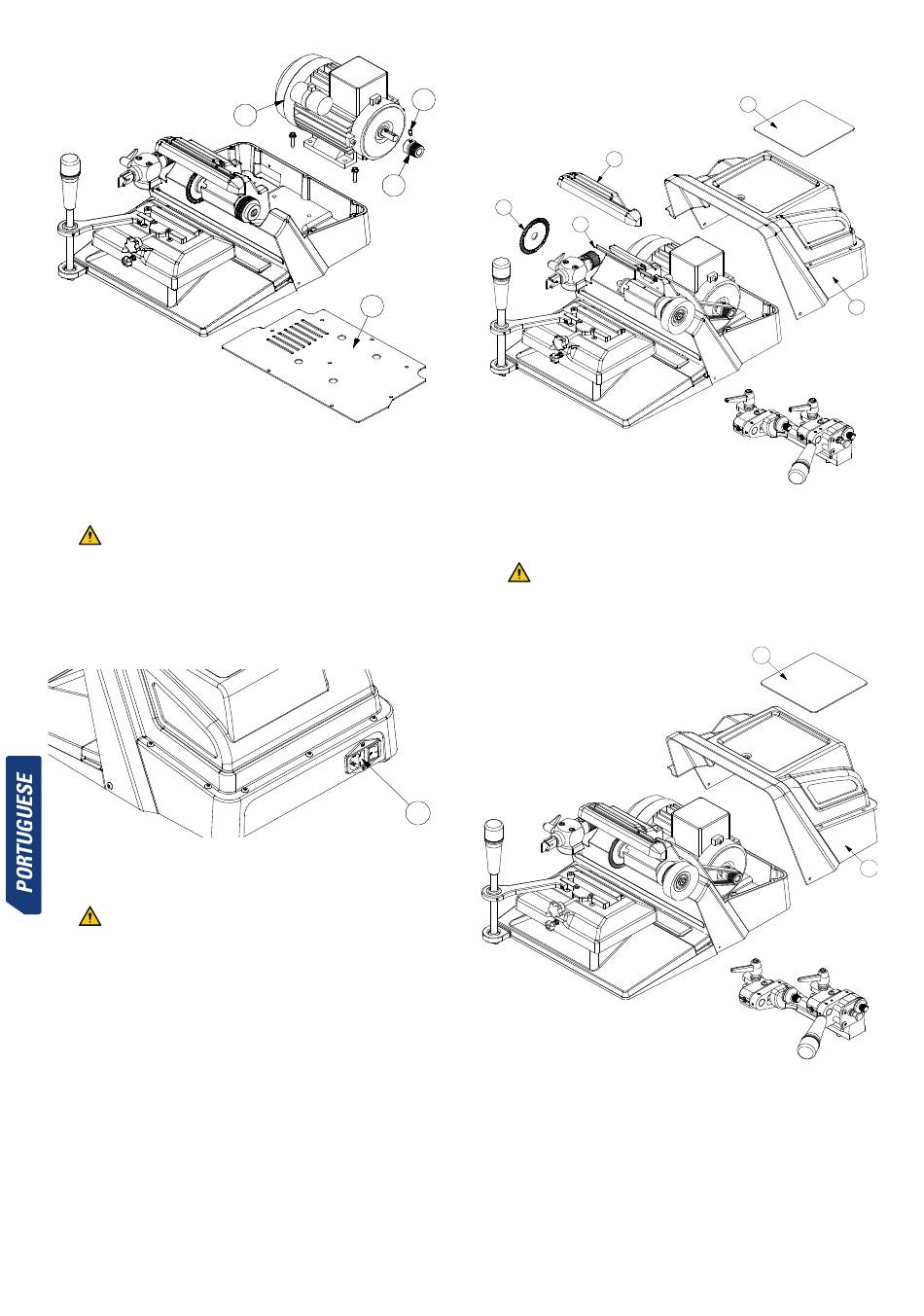

6.6 SUBSTITUIÇÃO DOS FUSÍVEIS
No caso de a máquina não arrancar quando se ligam os interruptores de marcha, é
necessário verificar o estado dos fusíveis.
Esta operação faz-se da seguinte forma:
Desligar a máquina e tirar a ficha da tomada elétrica.
1)
Com a ajuda de uma chave de parafusos pequena, extrair o porta-fusíveis "U" da
tomada elétrica.
2)
Verificar os fusíveis com um verificador porque à vista pode parecer que estão em
boas condições, mesmo quando estando eletricamente defeituosos.
3)
Em caso de necessidade, substituir os fusíveis por outros do mesmo tipo e
amperagem.
6.7 SUBSTITUIÇÃO DOS LED DE ILUMINAÇÃO
Para substituir os LED de iluminação, proceder da seguinte forma:
Desligar a máquina e tirar a ficha da tomada elétrica.
1)
Retirar o carro da máquina (BIT ou Fixação para cortes verticais).
2)
Retirar o tapete "K" da parte superior.
3)
Retirar a cobertura "N" que oculta o motor. Para isso, soltar os 11 parafusos que
o fixam à bancada.
4)
Retirar a fresa "C". Nos outros capítulos deste manual encontrará as instruções
desta operação.
5)
Retirar o protetor da fresa "D". Para isso, soltar os 3 parafusos que o fixam à
bancada.
6)
Desaparafusar os 2 cabos da tira de LED "9", do bloco de derivação.
7)
Soltar a tira de LED "9" do suporte onde está apoiado.
8)
Extrair a tira de LED "9" de modo a que os seus cabos saiam pelo orifício do
suporte.
9)
Para montar a nova tira de LED "9", efetuar as mesmas operações no sentido
inverso.
Z
Y
P
U
X
C
9
6.8 SUBSTITUIÇÃO DA CAIXA DE DERIVAÇÃO
Para substituir a Caixa de derivação, proceder da seguinte forma:
Desligar a máquina e tirar a ficha da tomada elétrica.
1)
Retirar o carro da máquina (BIT ou Fixação para cortes verticais).
2)
Retirar o tapete "K" da parte superior.
3)
Retirar a cobertura "N" que oculta o motor. Para isso, soltar os 11 parafusos que
o fixam à bancada.
4)
Rodar a máquina e apoiá-la sobre o lado direito, para dispor de acesso à parte
inferior da máquina.
5)
Retirar a chapa de proteção inferior "P". Para isso, soltar os 8 parafusos que a
fixam à bancada.
6)
Desligar os 3 conectores da caixa de derivação "V", anotando previamente a
posição de cada um.
7)
Retirar a caixa de derivação "V". Para isso, desaparafusar os 4 parafusos "L2"
que a fixam.
8)
Para montar a nova caixa de derivação "V", efetuar as mesmas operações no
sentido inverso.
K
D
K
N
N
