O operário deve evitar usar colares, pulseiras, anéis e/ou roupa que possam ficar presos
na máquina ou que possa enredar-se nas partes móveis.
Recomenda-se o uso de gorros para segurar o cabelo, sobretudo se for comprido.
3. INSTALAÇÃO E PREPARAÇÃO DA
MÁQUINA
A instalação da máquina não constitui qualquer dificuldade, mas é preferível que não a tente
instalar, ajustar ou manipular sem ler previamente este manual. A máquina sai da nossa fábrica
pronta para ser utilizada e só necessita de operações de calibragem para os materiais que vão
ser utilizados.
3.1 CONDIÇÕES AMBIENTAIS DO LOCAL
• A máquina deve ser utilizada em sitios com temperatura ambiente entre os 0º e 40º C, com
uma humidade relativa inferior a 50 – 60% e uma boa iluminação para se poder utilizar e fazer
manutenção corretamente.
É proibida a utilização da máquina em atmosfera explosiva e junto a líquidos inflamáveis
ou gases.
3.2 CARACTERÍSTICAS DO LUGAR DE INSTALAÇÃO
• Coloque a máquina sobre uma superfície horizontal de trabalho, firme e adequada ao seu
peso ( 26 kg)
• A altura da mesa de trabalho tem de estar adaptada à altura do operador. A altura tem de
coincidir com a pélvis do operador.
• Recomendamos deixar 30 cm em volta da máquina para se poder fazer uma utilização e
manutenção normais.
A tensão da máquina tem de ser a mesma que a do local e este deve ter ligação a terra
e interruptor diferencial.
3.3 PREPARAÇÃO DA MÁQUINA
Depois de colocada no posto de trabalho, devem montar-se as peças que vêm embaladas à
parte da seguinte forma:
• Desenroscar e retirar o parafuso que bloqueia a mesa X-Y da máquina.
• Colocar a ficha fornecida com os acessórios sobre o orifício que expõe o parafuso de
bloqueio da mesa X-Y.
• Enroscar a alavanca de rotação da chave no carro porta-mordaças.
• Montar e fixar o carro porta-mordaças sobre a mesa X-Y da máquina.
• Ligar o cabo de alimentação à tomada elétrica.
4.- CARACTERÍSTICAS DA MÁQUINA
A VOLGA-BIT é uma máquina duplicadora moderna de chaves tipo gorja e chaves
frontais.
4.1 ACESSÓRIOS
A máquina é fornecida com uma série de acessórios para a sua utilização e manutenção:
- 2 contrapontos para chaves fêmea com orifício estreito
- 2 contrapontos para chaves fêmea com orifício largo
- 2 contrapontos para chaves macho especial
- 2 varas para fazer a regulação (Ø5x70)
- 1 Vara para mudar a fresa ou a escova (7x70)
- 1 Chave fixa de 18
- 1 Jogo de chaves Allen (2, 2,5, 3, 4, 5, 6)

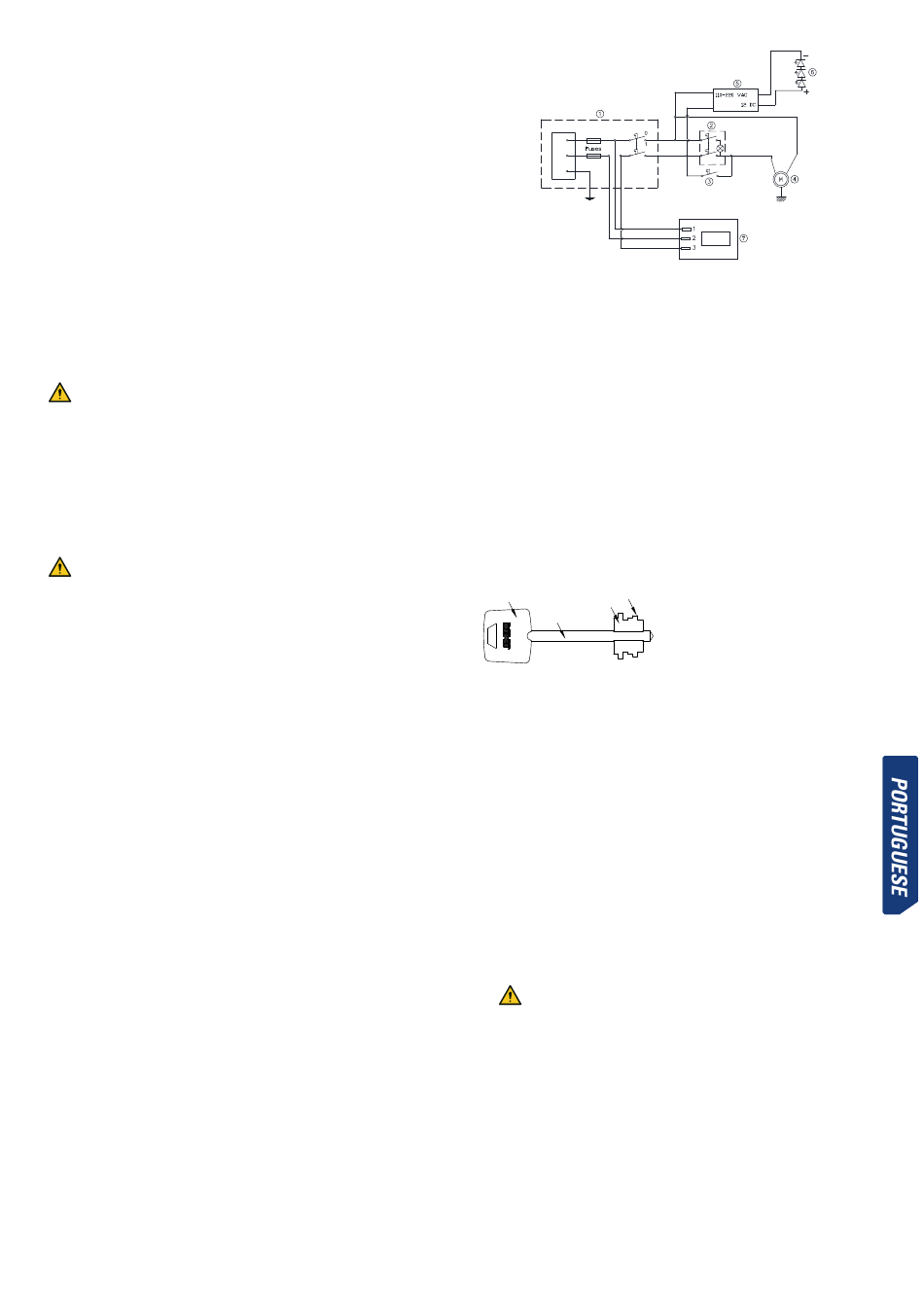

4.2 CIRCUITO ELÉTRICO
Os principais componentes do circuito elétrico e eletrónico são os seguintes:
1. Tomada elétrica
2. Interruptor de arranque (luz VERMELHA)
3. Botão pulsador para a escova (NEGRO)
4. Motor
5. Transformador
6. Díodos LED de iluminação
7. Caixa de derivação
4.3 ESPECIFICAÇÕES TÉCNICAS
Motor: Monofásico 220V; 50Hz; 0,25Kw; 1.500 rpm (Opcional: 110V; 60Hz; 0,25Kw;
1.500 rpm)
Fresa: FP19 HSS (Ø80x1,4x16)
Velocidade da fresa: 650 rpm
Transmissão: Correia estriada
Mordaças: Autocentrantes
Deslocações: Guias com gaiola de rolos
Cursos úteis: X = 62 mm; Y = 47 mm
Iluminação: LED
Dimensões: Largura = 370 mm; Profundidade = 460 mm; Altura: 260 mm
Peso: 26 Kg
4.4 NOMENCLATURA DA CHAVE
1. Cabeça
2. Cana
3. Palhetão
4. Dentes
4
1
3
2
4.5 ELEMENTOS PRINCIPAIS DA MÁQUINA
Descrevem-se seguidamente os elementos principais que constam da máquina:
Ver figura
1.- Fresa: fabricada em aço de alta velocidade HSS. Como opção, estão disponíveis fresas com
diferentes larguras.
2.- Índice copiador: intercambiável e específico para leitura da codificação da chave.
3.- Mordaça: com bloqueio auto-centrante, o que garante a fixação centrada da chave indepen-
dentemente do diâmetro do palhetão.
4.- Manilha da mordaça: para a abertura e fecho das mordaças de maneira ergonómica e segura.
5.- Carro principal: desloca o carro porta-mordaças nas direções X e Y com a ajuda das guias de
precisão.
6.- Puxador de bloqueio do carro: para bloquear o carro na direção X. Muito útil para a execução
de movimentos do carro alinhados na direção X.
7.- Carro porta-mordaças: intermutável e com 2 versões disponíveis (Gorja e Regata).
8.- Manípulo de fixação do carro: para fixar e soltar os diferentes carros que se podem acoplar à
máquina (Gorja e Regata).
9.- e 10.- Alavanca de rotação da mordaça e alavanca de deslocação do carro: para o deslocamen-
to e rotação da chave diante da fresa e do palpador.
A máquina é composta por duas alavancas ergonómicas. Durante a duplicação é
OBRIGATÓRIO ter as mãos a segurar a alavanca de rotação (9) e translação (10).
11.- Manípulo de bloqueio da mordaça: para bloquear a rotação da mordaça. Útil quando não há
necessidade de arredondar os dentes da chave, por exemplo, chaves frontais.
12.- Suporte do palpador: bloco com o sistema de regulação de profundidade e lateral.
13.- Regulador de profundidade do palpador: para regular a profundidade da codificação, com
precisão centesimal.
14.- Manípulo do sistema de molas do palpador: ligar e desligar o sistema de molas do Palpador.
15.- Escova: elimina as possíveis rebarbas que possam ter ficado na chave depois do processo
de codificação.
16.- Orifício para o bloqueio do cabeçote: ao inserir a haste fornecida com os acessórios, bloqueia
a rotação da cabeça. É necessário para substituir a fresa ou a escova.
17.- Bandeja de aparas: onde é recolhida a maior parte das aparas geradas durante a codificação
da chave.
18.- Bandeja de acessórios, chaves, etc.
19.- Conjunto de LED: para melhorar a iluminação da zona de trabalho.
20.- Interruptor de colocação em marcha:
