3) Débranchez le câble d'alimentation du moteur.

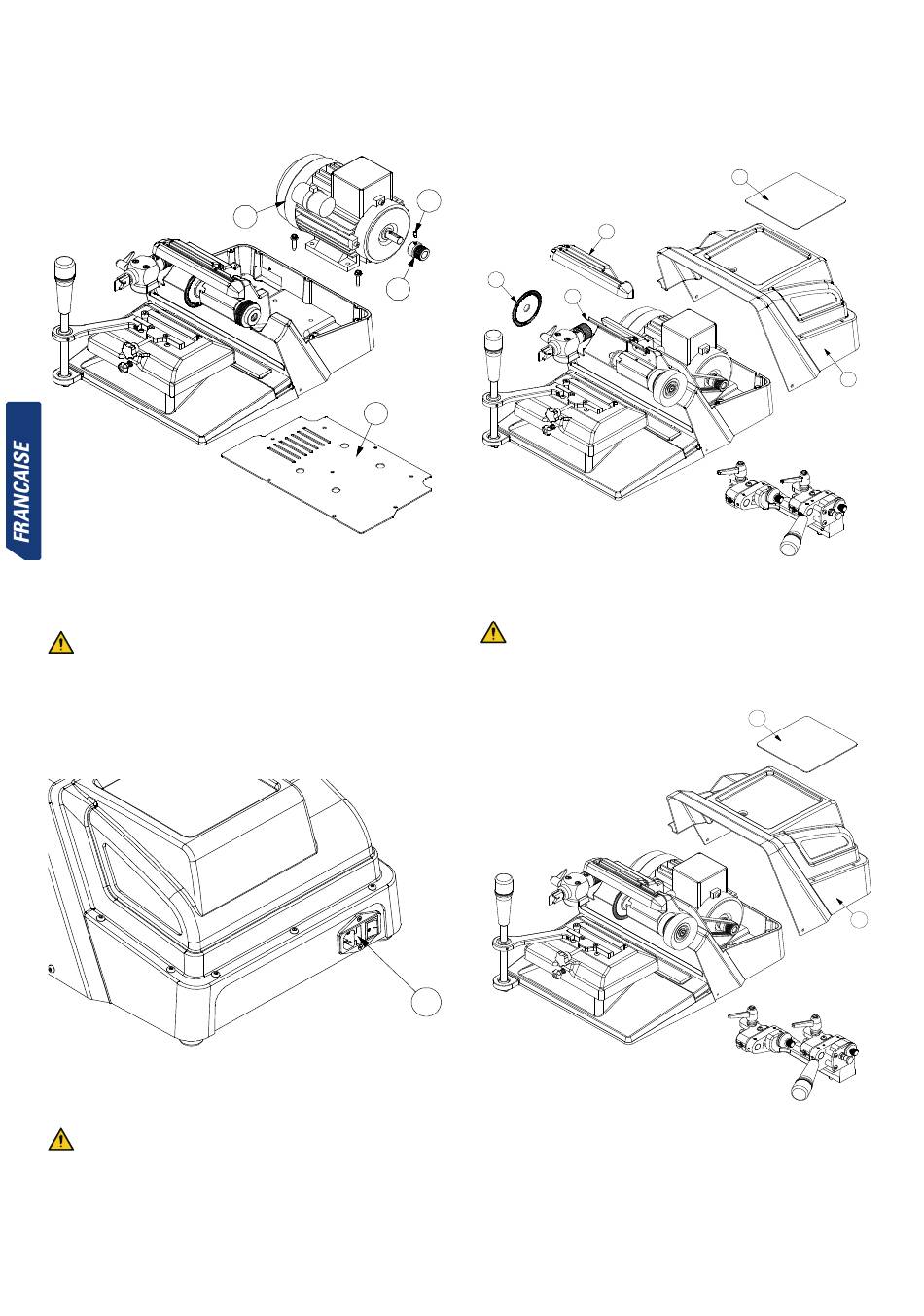

4) Retirez le moteur « Z ». Pour ce faire, dévissez les 4 vis qui fixent la base du moteur
au bâti.
5) Retirez la poulie « Y ». Pour ce faire, dévissez la vis sans tête « X ».
6) Pour installer le moteur neuf, réalisez les étapes susmentionnées dans l'ordre
inverse.

6.6 REMPLACEMENT DES FUSIBLES

Si la machine ne se met pas en marche lorsque vous enclenchez les interrupteurs de
mise en marche, veuillez vérifier l'état des fusibles.
Pour ce faire, suivez les instructions suivantes :
Éteignez et débranchez la machine.
1) À l'aide d'un petit tournevis, retirez le porte-fusible « U » de la prise de courant.
2) Visuellement, les fusibles peuvent sembler en état marche, et ce, même s'ils sont
défectueux ; c'est pourquoi, il est nécessaire de vérifier l'état des fusibles au moyen
d'un testeur.
3) Le cas échéant, remplacez les fusibles par d'autres fusibles du même type et de la
même puissance.
6.7 REMPLACEMENT DES LED D'ECLAIRAGE
Pour remplacer les LED d'éclairage, suivez les instructions suivantes :
Éteignez et débranchez la machine.
1) Retirez le chariot de la machine (BIT ou à COUPE VERTICALE).
2) Retirez le tapis « K » de la partie supérieure.
3) Retirez le capot de protection « N » du moteur. Pour ce faire, dévissez les 11 vis qui
fixent le capot au bâti.
4) Retirez la fraise « C ». Vous trouverez toutes les instructions nécessaires à ce sujet
dans les sections pertinentes du présent manuel.
5) Retirez le protecteur de la fraise « D ». Pour ce faire, dévissez les 3 vis qui fixent le
Z
Y
P
protecteur au bâti.
6) Dévissez les 2 câbles du ruban de LED « 9 » du bloc de connexion.
7) Décollez le ruban de LED « 9 » du support sur lequel il est collé.
8) Retirez le ruban de LED « 9 » de façon à faire sortir les câbles de l'orifice du
support.
9) Pour installer le nouveau ruban de LED « 9 », réalisez les étapes susmentionnées
dans l'ordre inverse.
X
C
9
6.8 REMPLACEMENT DE LA PLAQUE DE CONNEXION
Pour remplacer la plaque de connexion, suivez les instructions suivantes :
Éteignez et débranchez la machine.
1) Retirez le chariot de la machine (BIT ou à COUPE VERTICALE).
2) Retirez le tapis « K » de la partie supérieure.
3) Retirez le capot de protection « N » du moteur. Pour ce faire, dévissez les 11 vis qui
fixent le capot au bâti.
U
4) Faites pivoter la machine et appuyez-la sur le côté droit afin de pouvoir accéder à
la partie inférieure de la machine.
5) Retirez la plaque de protection inférieure « P ». Pour ce faire, dévissez les 8 vis qui
fixent la plaque au bâti.
6) Débranchez les 3 connecteurs de la plaque de connexions « V » en veillant à noter
préalablement l'emplacement des connecteurs.
7) Retirez la plaque de connexion « V ». Pour ce faire, dévissez les 4 vis de fixation
« L2 ».
8) Pour installer la plaque de connexion neuve « V », réalisez les étapes
susmentionnées dans l'ordre inverse.
