que si des pièces de rechange originales fournies par le fabricant sont utilisées.
Après avoir remplacé un composant, assurez-vous que les vis correspondantes
sont correctement fixées.
N'UTILISEZ JAMAIS D'AIR COMPRIME ! Pour maintenir les mâchoires et le cha-
riot exempts de copeaux métalliques, il est recommandé d'utiliser la brosse four-
nie avec la machine.
Pour protéger les parties métalliques de la machine contre la rouille, il est recom-
mandé d'utiliser une huile protectrice du type WD40 ou similaire, en l'appliquant
sur les mâchoires, le palpeur, les guides, etc....

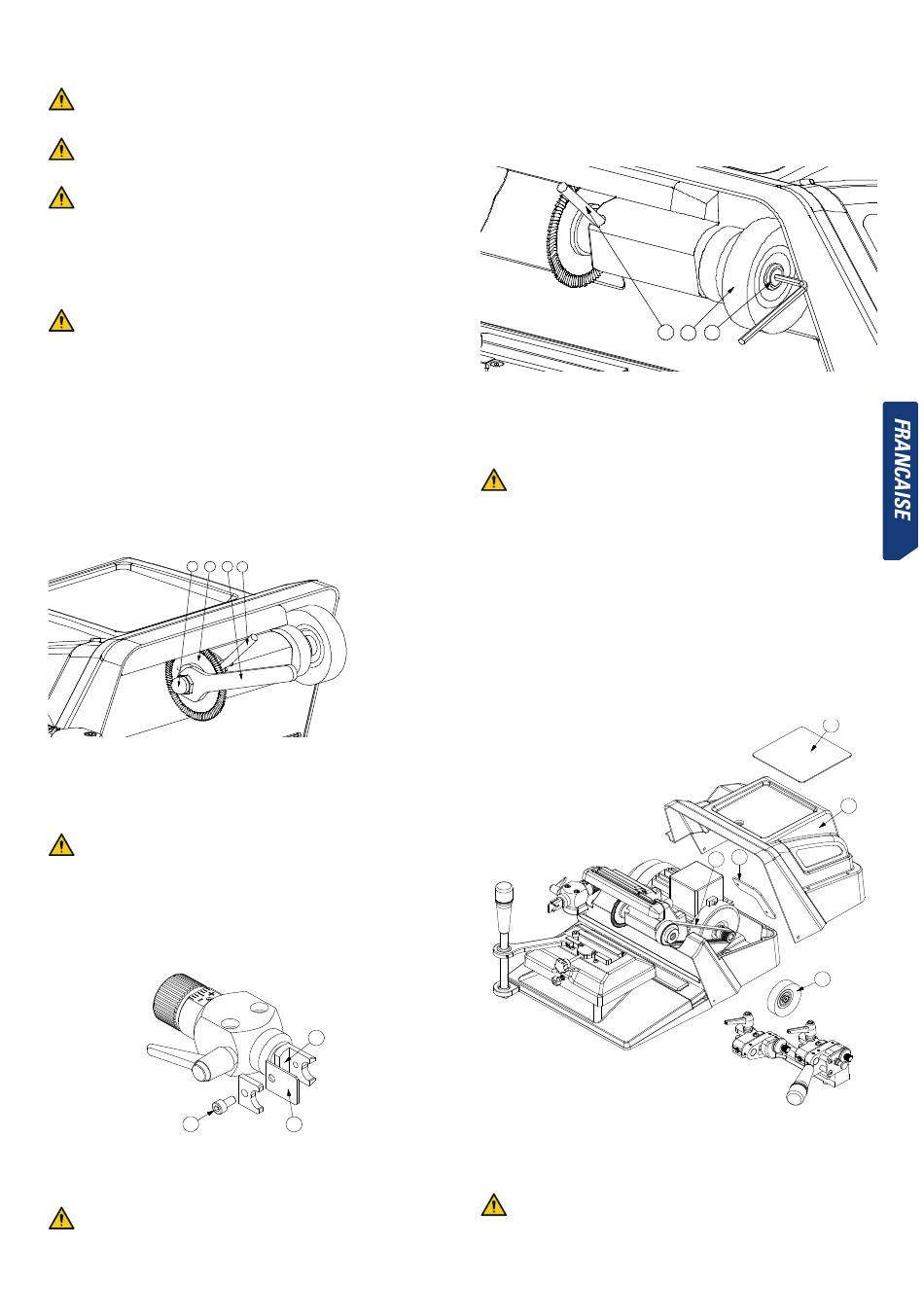

6.1 REMPLACEMENT DE LA FRAISE
Pour remplacer la fraise, suivez les instructions suivantes :
Éteignez et débranchez la machine.
1) Insérez la tige « A », fournie avec les accessoires, dans l'orifice de blocage de la
rotation de la tête. Pour trouver l'orifice, faites tourner la tête à la main.
2) À l'aide de la clé plate « B », également fournie avec les accessoires, desserrez
l'écrou « E ». Il convient de rappeler que le filetage de l'écrou « E » est un filetage à
gauche.
3) Retirez la fraise « C » usagée.
4) Installer la fraise neuve « C », puis fixez-la au moyen de l'écrou « E ». Assurez-vous
que la fraise est installée avec les dents de coupe correctement orientées. Il convient
de rappeler que la fraise tourne dans le sens horaire.
5) Retirez la tige « A ».
6) Il est recommandé de procéder au « réglage de la profondeur de coupe » après
chaque remplacement de la fraise. Vous trouverez toutes les instructions nécessaires
à ce sujet dans les sections pertinentes du présent manuel.
E C
6.2 REMPLACEMENT DU PALPEUR
Pour remplacer le palpeur, suivez les instructions suivantes:
Éteignez et débranchez la machine.
1) Desserrez la vis « F » à l'aide de la clé Allen Nº 4 fournie avec les accessoires. 1) 1)
2) Retirez le palpeur « T » usagé.
3) Installez le palpeur neuf « T ». Assurez-vous que la partie arrière du palpeur est
appuyée contre le support « G », puis serrez la vis « F ».
4) Il est recommandé de procéder au « réglage de la profondeur de coupe »
après chaque remplacement du palpeur. Vous trouverez toutes les instructions
nécessaires à ce sujet dans les sections pertinentes du présent manuel.
F
6.3 REMPLACEMENT DE LA BROSSE
Pour remplacer la brosse, suivez les instructions suivantes :
Éteignez et débranchez la machine.
1) Insérez la tige « A », fournie avec les accessoires, dans l'orifice de blocage de la
rotation de la tête. Pour trouver l'orifice, faites tourner la tête à la main.
B A
G
T
2) Desserrez la vis « H » à l'aide de la clé Allen Nº 4 fournie avec les accessoires.
3) Retirez la brosse « J » usagée.
4) Installez la brosse neuve « J », puis fixez-la en serrant la vis « H ». Veillez à ne
pas trop serrer afin de pouvoir desserrer facilement la vis « H » lors du prochain
remplacement.
5) Retirez la tige « A ».
6.4 REMPLACEMENT DE LA COURROIE
La courroie de la machine VOLGA-BIT est élastique ; par conséquent, aucun réglage de
la tension n'est nécessaire.
S'il s'avère nécessaire de remplacer la courroie, suivez les instructions suivantes
Éteignez et débranchez la machine.
1) Retirez le chariot de la machine (BIT ou à COUPE VERTICALE).
2) Retirez le tapis « K » de la partie supérieure.
3) Retirez le capot de protection « N » du moteur. Pour ce faire, dévissez les 11 vis qui
fixent le capot au bâti.
4) Retirez la plaque « O ». Pour ce faire, dévissez les 2 vis.
5) Retirez la brosse « J ». Vous trouverez toutes les instructions nécessaires à ce
sujet dans les sections pertinentes du présent manuel.
6) Retirez la courroie usagée « I ». Pour retirer la courroie des poulies, faites tourner la
courroie avec la main tout en forçant le bord.
7) Installez la courroie neuve. Pour ce faire, orientez la machine de telle sorte que
la partie arrière soit face à vous. Dans un premier temps, insérez la courroie dans la
poulie du moteur. Ensuite, insérez l'autre extrémité de la courroie dans le diamètre du
côté de la poulie de la tête. Pour finir, placez la clé Nº 13 sur l'écrou de la fraise, puis
forcez le bord de la courroie tout en faisant tourner la tête à l'aide de la clé.
8) Vérifiez que la courroie est correctement installée.
6.5 REMPLACEMENT DU MOTEUR
Pour remplacer le moteur, suivez les instructions suivantes :
Éteignez et débranchez la machine.
1) Retirez la courroie « I ». Pour ce faire, reportez-vous à la section 4.4 de ce manuel.
2) Retirez la plaque de protection inférieure « P ». Pour ce faire, dévissez les 8 vis qui
fixent la plaque au bâti.
A J H
K
O
I
J
N
