- Chave MACHO ESPECIAL: com cabeça de plástico, com cana quadrada, ............:
Batente Fresa-Palpador. Utilizar contrapontos para macho.
•
Para maior comodidade durante a fixação das chaves nas mordaças, recomenda-
se bloquear o eixo X e o eixo Y (deste modo, o carro da máquina fica estável).
Também se recomenda bloquear a rotação da mordaça direita para facilitar a
orientação do palhetão da chave.
•
Iniciar a rotação da fresa, acionando o respetivo interruptor.
•
Aproximar com cuidado as chaves da fresa e do palpador. O trabalho deve ser
feito pausadamente, sem forçar a fresa.
•
O ponto redondo é obtido rodando a alavanca "6" (movendo a alavanca de cima
para baixo). Esta rotação é limitada internamente. No caso de dentes profundos
situados no extremo direito do palhetão, limitar a rotação da alavanca para que a
fresa não toque no Batente Lateral.
•
Para as chaves de palhetão duplo, rodar ambas as chaves 180º e repetir as
operações já descritas.
•
Se, durante a duplicação, houver a formação de rebarbas na chave duplicada,
serão eliminadas com a escova com que a máquina foi fornecida para este fim.

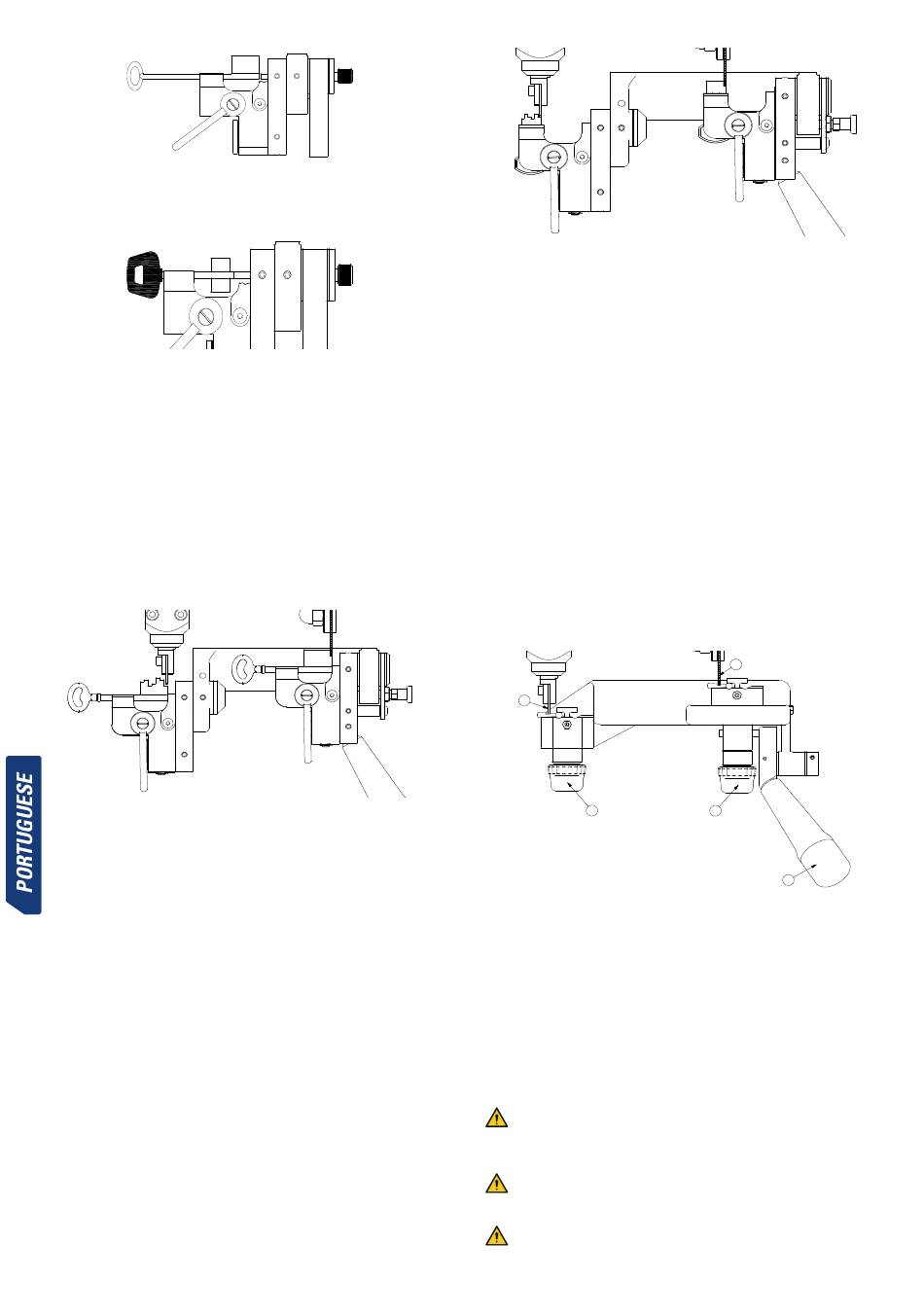

5.2.2 CODIFICAÇÃO DE CHAVES FRONTAIS
•
Bloquear a rotação da mordaça direita. Para isso, acionar a maneta "16".
•
Colocar a chave na garganta transversal da mordaça.
•
Colocar a chave de maneira a que o palhetão assimétrico da cana fique virado
para baixo.
•
Empurrar a chave até que a parte traseira do palhetão bata contra a face anterior
da mordaça.
•
É importante que o palhetão da chave fique o mais horizontal possível.
•
Tendo em conta estes detalhes, fixar as chaves nas mordaças.
•
Para maior comodidade durante a fixação das chaves nas mordaças, recomenda-
se bloquear o eixo X e o eixo Y (deste modo, o carro da máquina fica estável).
•
Iniciar a rotação da fresa, acionando o respetivo interruptor.
•
Aproximar com cuidado as chaves da fresa e do palpador. O trabalho deve ser
feito pausadamente, sem forçar a fresa.
•
Se, durante a duplicação, houver a formação de rebarbas na chave duplicada,
serão eliminadas com a escova com que a máquina foi fornecida para este fim.
5.2.3 CODIFICAÇÃO DE CORTES VERTICAIS
•
Substituir o carro BIT pelo carro de fixação para cortes verticais.
•
Para maior comodidade na altura de trocar estes carros, recomenda-se bloquear
o eixo X e o eixo Y da máquina. Desta maneira, o carro principal da máquina fica
estável.
•
Os carros BIT e os carros de fixação para cortes verticais soltam-se e fixam-se
mediante o acionamento da maneta "13".
•
O carro BIT é extraído empurrando-o para o lado direito.
•
O carro de fixação para cortes verticais é introduzido da direita para a esquerda
até sentir o batente interno.
•
Fixar a chave virgem e a chave a codificar nas respetivas mordaças, atuando
sobre as manetas "S".
•
O palhetão da chave deve bater contra a parte inferior da mordaça.
•
O palhetão da chave deve apoiar contra a parede vertical da mordaça.
•
Iniciar a rotação da fresa, acionando o respetivo interruptor.
•
Com a alavanca "W" na sua posição mais superior, aproximar as chaves da fresa
"C" e do palpador "T".
•
Introduzir o palpador na ranhura da chave a duplicar.
•
Deslocar suavemente a alavanca "W" para baixo. O trabalho deve ser feito
pausadamente, sem forçar a fresa.
•
Repetir esta mesma operação as vezes necessárias até completar a codificação
dos cortes verticais da chave.
•
Se, durante a codificação, houver a formação de rebarbas na chave duplicada,
serão eliminadas com a escova.
T
S
6.- MANUTENÇÃO
A máquina duplicadora Volga Bit simply não precisa de um plano de manutenção em especial.
No entanto, convém controlar e eventualmente substituir algumas peças à medida que apresen-
tem sinais de desgaste. Referimo-nos em particular à fresa, à escova, ao palpador e à correia.
As tarefas de manutenção devem ser feitas exclusivamente por pessoal qualificado e equipado
com os meios de proteção adequados para trabalhar em condições de segurança. Para realizar
qualquer tarefa de manutenção, é necessário cumprir escrupulosamente as indicações deste
manual e cumprir com as seguintes instruções de carácter geral:
Antes de iniciar qualquer operação de manutenção, a máquina deve ser desligada
e desconectada da rede. O operador deve garantir que ninguém tem acesso à
máquina.
Não efectuar quaisquer operações de manutenção enquanto a máquina estiver
em funcionamento.
Utilizar sempre peças sobressalentes originais. A marca "CE" só é garantida se
forem utilizadas peças sobressalentes originais fornecidas pelo fabricante.
C
S
W
