należy OBOWIĄZKOWO trzymać dźwignię do obrotu (9) i dźwignię przesuwu (10).
11. Dźwignia blokady szczęki: służy do blokowania obrotu szczęki. Jest to przydatne,
gdy nie jest wymagane zaokrąglenie uzębienia klucza, na przykład w przypadku
kluczy nacinanych czołowo.
12. Uchwyt pilota: blok obejmujący system regulacji głębokości i regulacji bocznej.
13. Regulator głębokości pilota: służy do regulacji głębokości szyfrowania, z
dokładnością do części setnych.
14. Dźwignia sprężynowania pilota: służy do włączania i wyłączania systemu
sprężynowania pilota.
15. Szczotka: służy do usuwania ewentualnych zadziorów pozostałych na powierzchni
klucza po wykonaniu szyfrowania.
16. Otwór umożliwiający blokadę głowicy: umożliwia blokadę obrotu głowicy poprzez
wprowadzenie drążka dostarczonego w zestawie akcesoriów. Jest to niezbędne do
wymiany frezu lub szczotki.
17. Taca do gromadzenia wiórów: element służący do gromadzenia większości
wiórów powstałych podczas szyfrowania klucza.
18. Taca na akcesoria, klucze itp.
19. Diody LED: zapewniają doświetlenie obszaru roboczego.
20. Włącznik:
jeżeli włącznik jest podświetlony, oznacza to, że urządzenie jest
uruchomione.
21. Przycisk uruchomienia szczotki: służy do uruchomienia obrotów szczotki.
22. Wejście źródła zasilania:
wtyczka wyposażona jest w bezpiecznik 6 A/220 V, chroniący przed
ewentualną awarią w obwodzie elektrycznym.
23. Przełącznik główny: służy do uruchomienia lub wyłączenia urządzenia.
24. Osłona silnika: chroni układ przenoszenia ruchu z silnika na głowicę obrotową
frezu.
25. Przezroczysta osłona: służy jako zabezpieczenie przed frezem oraz jako osłona
przed rozpryskami wiórów podczas kopiowania.
4.6 KOMPONENTY I ELEMENTY FUNKCJONALNE
URZĄDZENIA
4.6.1 SZCZĘKI
Szczęki stanowią zasadniczy element urządzenia VOLGA-BIT. Zostały opracowane w
celu umożliwienia kopiowania jak największej liczby kluczy, w tym przy wykorzystaniu
bazowników stosownie do potrzeb.
4.6.2 BLOKADA OBROTU SZCZĘKI PRAWEJ
Szczęka po prawej stronie wózka BIT jest wyposażona w dźwignię oznaczoną
numerem 16, umożliwiającą blokowanie i odblokowywanie funkcji obrotu.
Blokada obrotu tej szczęki jest przydatna w celu:
- kopiowania kluczy nacinanych czołowo,
- ułatwiania mocowania kluczy w szczękach,
- ułatwiania umieszczania pióra w pozycji opartej o frez (w przypadku kluczy
krótkich).
4.6.3 BAZOWNIKI (SPOSÓB ZASTOSOWANIA)
Urządzenie VOLGA-BIT posiada trzy pary bazowników umożliwiających mocowanie
rozmaitych rodzajów kluczy:
BazownikI Z CIENKĄ KOŃCÓWKĄ: stosowane do kluczy TYPU ŻEŃSKIEGO o
niewielkim otworze
Średnica otworu: od Ø3 do Ø4 Średnica trzonu: większa niż Ø5
BazownikI Z GRUBĄ KOŃCÓWKĄ: stosowane do kluczy TYPU ŻEŃSKIEGO o
dużym otworze
Średnica otworu: od Ø4 do Ø5,5 Średnica trzonu: większa niż Ø6
BazownikI O OTWORZE STOŻKOWYM: stosowane do kluczy TYPU MĘSKIEGO o
główce z tworzywa sztucznego, kwadratowym trzonie, itp.
Średnica trzonu: większa niż Ø4
Prawidłowe wykorzystanie bazowników:

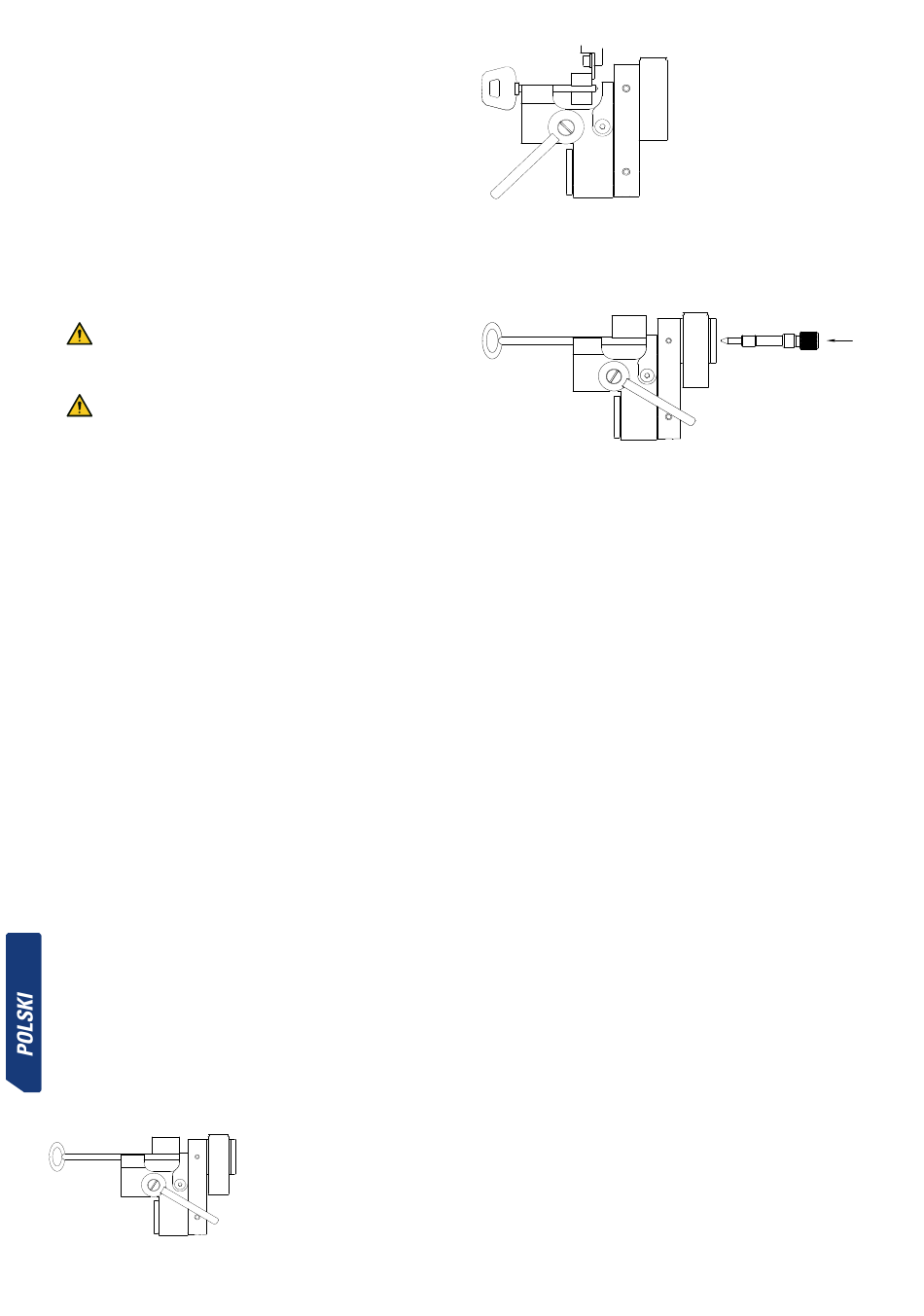

1) ZAMocowanie KLUCZA: Mocowanie klucza należy wykonywać w następujący
sposób:
W przypadku kluczy TYPU ŻEŃSKIEGO: umieścić klucz oparty o OGRANICZNIK
BOCZNY.
W przypadku kluczy TYPU MĘSKIEGO: umieścić klucz oparty o FREZ/Pilot.
2) MONTAŻ BazownikÓW: Wybrać parę bazowników stosownie do rodzaju klucza.
UWAGA: Identyfikacja kluczy powinna być łatwiejsza dzięki grawerunkom
umieszczonym na skraju główki każdego z nich.
Bazownik należy wprowadzić do wnętrza tulei wózka i ręcznie dokręcić. Zatrzymać
wprowadzanie bazownika po wyczuciu dotknięcia klucza (NIE DOCISKAĆ).
3) UWALNIANIE KLUCZY: Przed usunięciem bazowników należy uwolnić wykonane
klucze.
4) USUWANIE BazownikÓW: Usunąć bazowniki z urządzenia, ręcznie wykręcając każdy
z nich.
4.6.4 MAKSYMALNA DŁUGOŚĆ KLUCZA
Urządzenie VOLGA-BIT zostało zaprojektowane tak, aby nie istniały ograniczenia pod
względem długości powielanych kluczy.
Posiada szczęki umieszczone w dwóch poziomach tak, aby szczęka lewa nie
blokowała mocowania kluczy o jakiejkolwiek długości.
4.6.5 SPRĘŻYNOWANIE PILOTA
Urządzenie VOLGA-BIT posiada dźwignię oznaczoną numerem 15, która uruchamia
sprężynowanie pilota.
Sprężynowanie pilota ułatwia wprowadzanie pilota pomiędzy zęby klucza w celu jego
późniejszego poprowadzenia w kierunku frezu.
4.6.6 BLOKADA OSI X
Urządzenie VOLGA-BIT posiada dźwignię oznaczoną numerem 14, która blokuje lub
odblokowuje ruch wózka w kierunku X.
Funkcja blokady osi X jest przydatna, gdy potrzebny jest czołowy przesuw wózka
bez możliwości ruchów bocznych. Takie rozwiązanie dobrze sprawdza się również
podczas kopiowania kluczy z wykorzystaniem opcjonalnego wózka do kluczy
NACINANYCH PIONOWO.
Ponadto blokada osi X ułatwia czynności mocowania i uwalniania kluczy ze szczęk,
gdyż uniemożliwia przesuwanie się wózka na boki.
4.6.7 BLOKADA OSI Y
Urządzenie posiada również lekką blokadę na końcu skoku osi Y, która umożliwia
zablokowanie przesuwu wózka w przód podczas czynności mocowania lub uwalniania
kluczy ze szczęk.
Wystarczy umieścić wózek urządzenia w skrajnej pozycji w kierunku użytkownika, a
zostanie on zablokowany za pomocą drobnej sprężyny.
Aby odblokować wózek, wystarczy lekko popchnąć do przodu dźwignię
przemieszczenia wózka.
4.6.8 WÓZEK DLA KLUCZY NACINANYCH PIONOWO
(OPCJONALNY)
Urządzenie VOLGA-BIT posiada specjalny wózek (dostępny w sprzedaży jako artykuł
opcjonalny), umożliwiający wykonywanie nacięć pionowych na określonych modelach
