Vor dem Austausch der Schlitten ist es äußerst sinnvoll, die X- und Y-Achse der
Maschine zu verriegeln.
Die Schlitten werden über die rechte Seite entfernt und eingesetzt.
5. FUNKTIONALITÄT UND BETRIEB
5.1 EINSTELLELEMENTE
Die Kopiermaschine VOLGA-BIT ist werksseitig betriebsfertig eingestellt. Allerdings
wird empfohlen, nach folgenden Situationen einige Einstellungen vorzunehmen:
- Nach einem Austausch des Fräsers, Tasters oder der Spannbacke.
- Nach einem längeren Betrieb.

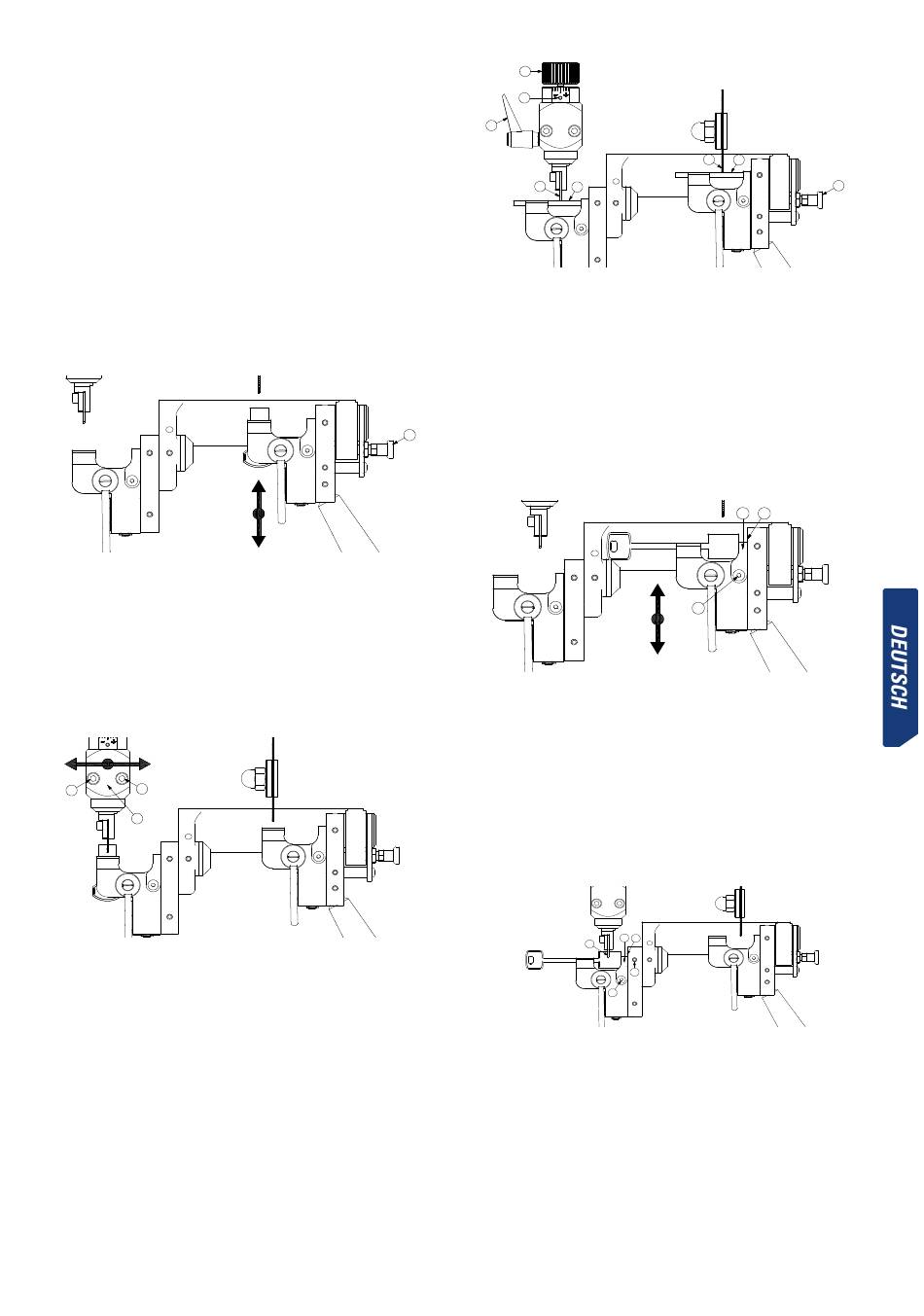

5.1.1 SEITLICHE EINSTELLUNG
•
Die Spannbacke auf der rechten Seite des BIT-Schlittens verfügt über einen
Knauf (16) zum Ver-/Entriegeln der Drehbewegung.
•
Pumpenschlüssel-Rohling in die rechte Spannbacke einspannen.
•
Mittelbereich des Schlüssels an die Fräse annähern.
•
X-Achse des Schlittens durch Betätigung des Knaufs (14) verriegeln.
•
Gerade Nut mit ungefähr 8 mm Tiefe fräsen.
•
•
Schlüssel aus der rechten Spannbacke ausspannen und in die linke Spannbacke
einspannen.
•
Schrauben (L) zur Befestigung des Tasterhalters (7) leicht lösen.
•
Tasterhalter (7) nach links oder rechts verschieben, bis sich der Taster in die
vorher in den Schlüssel eingefräste Nut einfügt.
•
In dieser Position den Tasterhalter (7) mithilfe der beiden Schrauben (L)
festziehen.
•
Nun kann die X-Achse des Schlittens durch Betätigung des Knaufs (14)
entriegelt werden.
L
L
7
5.1.2 EINSTELLUNG DER SCHNITTTIEFE
•
Die Spannbacke auf der rechten Seite des BIT-Schlittens verfügt über einen
Knauf (16) zum Ver-/Entriegeln der Drehbewegung.
•
Einstellstangen in die Spannbacken einspannen.
•
Drehbewegung des Knaufs (12) durch Lösen der Schraube (M) entriegeln.
•
Tasterfeder durch Betätigen des Griffs (15) aktivieren.
•
Schlitten nach vorne verschieben, sodass die Einstellstangen am Taster (T) und
an der Fräse (C) anliegen.
•
Mithilfe des Knaufs (12) den Taster nach vorne oder hinten bewegen, bis
der Taster (T) an der Einstellstange (VT) anliegt und die Fräse (C) dabei die
Einstellstange (VC) berührt.
•
Schraube (M) wieder festziehen.
12
M
15
T
VT
5.1.3 SEITENANSCHLAG EINSTELLEN
•
Der BIT-Schlitten wird mit werksseitig eingestellten Seitenanschlägen
ausgeliefert, sodass eine erneute Einstellung NICHT erforderlich ist.
•
Nach einem Austausch der Seitenanschläge sind diese jedoch folgendermaßen
einzustellen:
•
Rechte Seite des Seitenanschlags (N1) an der internen Buchse (C1) abstützen.
•
In dieser Position die Schraube (R) festziehen, um den Seitenanschlag (N1) zu
befestigen.
16
•
Einen langen Schlüssel ohne Dornloch in die rechte Spannbacke einspannen,
sodass der Bart am Seitenanschlag (N1) anliegt.
•
X-Achse des Schlittens durch Betätigung des Knaufs (14) verriegeln.
•
Gerade Nut mit ungefähr 8 mm Tiefe fräsen.
•
Schraube (Q) zur Befestigung der internen Buchse (C2) lösen.
•
Schlüssel aus der rechten Spannbacke ausspannen und in die linke Spannbacke
einspannen, sodass der Taster (T) sich in die Nut im Schlüssel einfügt.
•
In dieser Position des Schlüssels die linke Seite des Seitenanschlags (N2) am
Schlüsselbart abstützen.
•
In dieser Position des Seitenanschlags (N2) die Schraube (R) festziehen, um den
Seitenanschlags (N2) zu befestigen.
•
Interne Buchse (C2) verschieben, bis sie die rechte Seite des Seitenanschlags
(N2) berührt.
•
Interne Buchse (C2) in dieser Position mithilfe der Schraube (Q) befestigen.
•
Nun kann die X-Achse des Schlittens durch Betätigung des Knaufs (14)
entriegelt werden.
5.2 FRÄSEN
5.2.1 FRÄSEN VON BART-SCHLÜSSELN
Schlüssel in die Spannbacke einspannen. Je nach zu kopierendem Schlüsseltyp erfolgt
der Anschlag des Schlüssels folgendermaßen:
- Schlüssel mit Anschlag am Halm: Anschlag an der linken Seite der Spannbacke.
C
VC
N1
C1
R
N2
C2
T
Q
R
16
