INSTALLATION
Die Installation darf nur durch qualifiziertes Personal und
unter Beachtung der einschlägigen technischen Bestimmungen erfolgen.
MULTIRANGER PLUS
Installieren Sie den MultiRanger Plus so, daß die angegebenen Grenzwerte für die
Umgebungstemperatur nicht überschritten werden. Die Umgebung muß für das
Gehäuse geeignet sein. Der Gehäusedeckel muß für die Kalibrierung und zum
Ablesen zugänglich sein.
Keiner direkten Sonneneinstrahlung aussetzen.
Ist dies unvermeidlich, muß ein Sonnenschutzdach verwendet werden.
Vermeiden Sie Standorte in der Nähe von Hochspannungs-, Motorleitungen,
Schaltschützen oder Frequenzumrichtern (SCR Steuerantriebe).
Dieses Produkt darf keinen elektromagnetischen Störeinflüssen ausgesetzt
werden. Befolgen Sie die genauen Vorschriften zur Erdung.

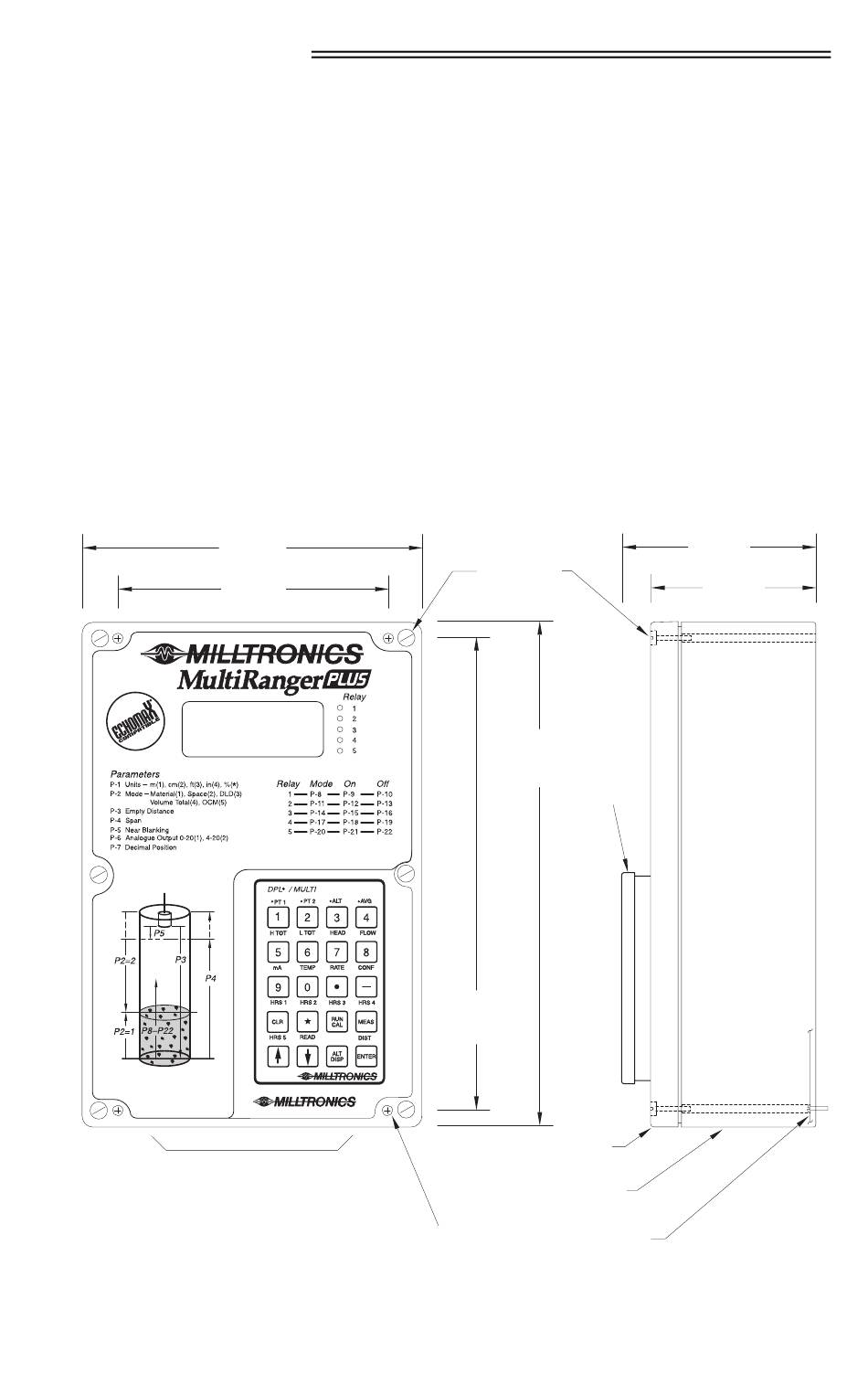

ABMESSUNGEN UND MONTAGE
160 mm
(6.3")
131 mm
(5.1")
geeignete Stelle für Kabeleinführungen
Milltronics empfiehlt die
Verwendung einer Lochstanze
zur Bohrung der Löcher.
Das Gehäuse ist schutzisoliert und besitzt keine Erdverbindung
PL-513-3
Deckel-
schrauben (x 6)
228 mm
(9")
Befestigungsschraube
Montagelöcher
(Zugriff unter dem
Deckel), Durchmesser
4,3 mm (0,17"), x 4
zu der Klemmleiste!
11
240 mm
(9.5")
Programmer
Abdeckung
Gehäuse
(des Kunden)
97 mm
(3.8")
82 mm
(3.2")
