Der MultiRanger Plus berechnet die angezeigten Durchflußwerte als Funktion der
Überfallhöhe unter dem Ultraschallsensor, der stromaufwärts von der Gerinne-
einschnürung (P-40) angebracht ist. Die Werte werden dann in beliebigen Volumen-
einheiten pro gewählter Zeiteinheit (in P-41) im 8 stelligen Summierer gespeichert. Im
Falle eines Echoverlustes wird der Summierer weiterhin um die Durchflußmenge vom
letzten gültigen Echo erhöht. Bei Aufruf des Programmierungsmodus oder Ablauf der
Failsafe Zeit wird der Summierer nicht weiter erhöht, sondern bleibt auf dem letzten
Wert. ("LOE" wird angezeigt).
Der Inhalt des Summierers wird in einem RAM gespeichert und geht deshalb bei
einem Stromausfall verloren. Nach jeder vollen Betriebsstunde werden die
Summierungswerte jedoch in einem EEPROM gespeichert. Bei Wiederinbetrieb-
nahme wird der Summierer mit dem zuletzt gespeicherten Wert geladen. Sobald der
Summierer voll ist (99999999), setzt er sich automatisch auf Null zurück und nimmt
die Summierung wieder auf.
Der MultiRanger Plus kann so programmiert werden, daß eine der folgenden
Anzeigearten erscheint:
» Eingabe Option "0", die zuletzt im Run Modus gewählte Anzeige
beibehalten
» Eingabe Option "1", Max. Werte: 4 gewichtigste Ziffern der Summierung
» Eingabe Option "2", Min. Werte: 4 kleinste Ziffern der Summierung
» Eingabe Option "3", Überfallhöhe
» Eingabe Option "4", Durchfluß
Nur die Hälfte der Ziffern für die Summierung
Bsp.
8 stellige Summierung
Soll im Run Modus vorübergehend eine andere Anzeige erscheinen und ist P-39 ≠ 0,
so drücken Sie die geeignete Programmiertaste ("READ" bezieht sich nicht auf OCM).
Bsp.
Für P-39 = 0 können keine kurzzeitigen Anzeigen erhalten werden. Wählen Sie die
gewünschte Anzeigeart durch Drücken der entsprechenden Taste.
PL-513-3
kann auf einmal angezeigt werden.
2
Max. Werte
P-54
1325

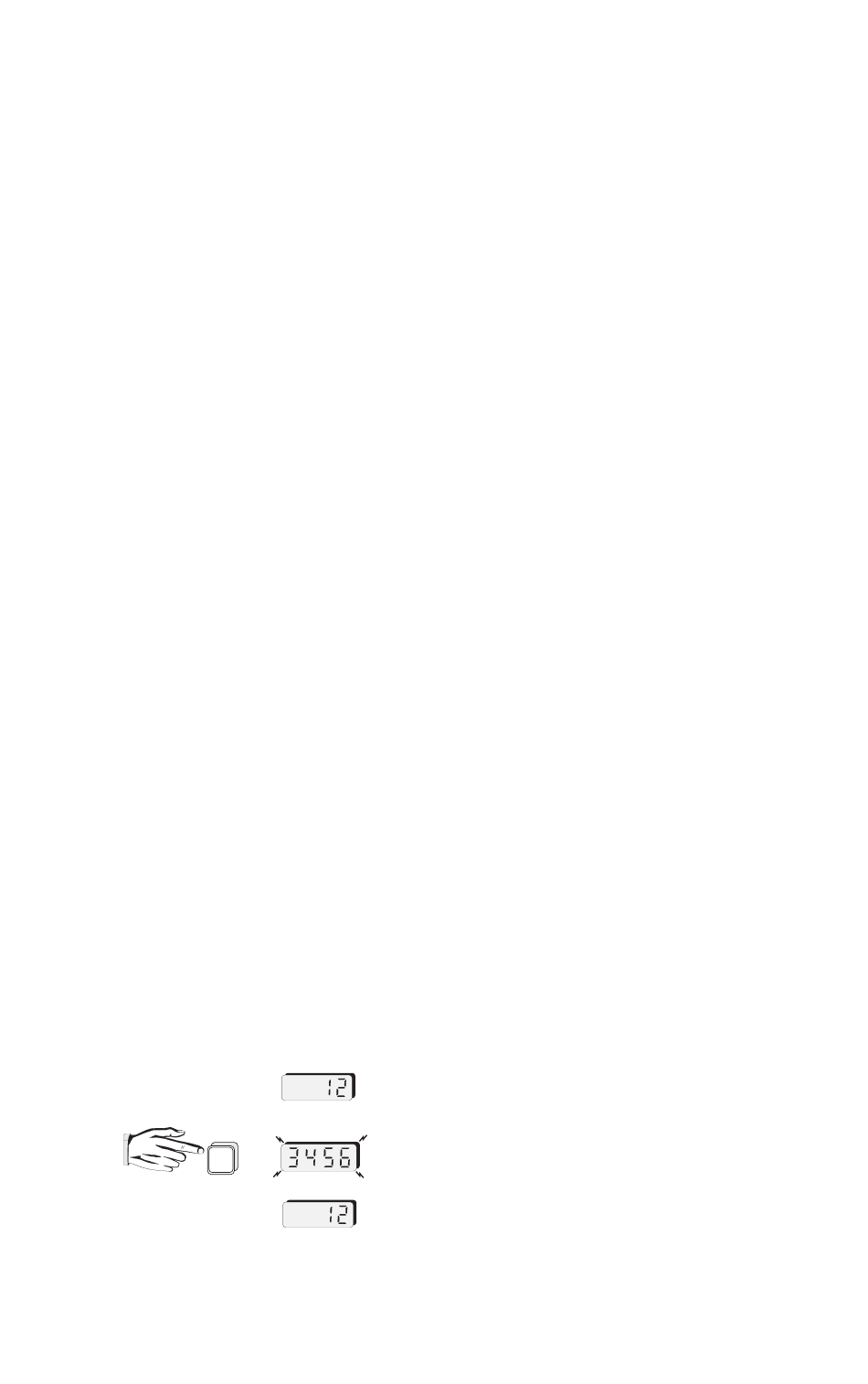

normale Anzeige: Max. Werte, P-39 = 1
Min. Werte erscheinen kurzzeitig
normale Anzeige der Max. Werte
erscheint wieder
64
Min. Werte
P-55
4769
