Außer dem verarbeiteten Echoprofil kann die Echoanzeige (P-79) auch folgende
Anzeigen liefern:
•
Echomarker
•
Fenster
•
TVT Kurve oder Hilfsfenster
Typische Oszilloskopeinstellung zur Anzeige des verarbeiteten Echos:
•
Maßstab Spannung - 1 v / d
•
Maßstab Zeit - 1 msec / div
Folgende Punkte beschränken sich auf eine Übertragung in Luft bei 20 °C.
•
Um eine zeitabhängige Messung des verarbeiteten Echos zu erhalten, muß
der Maßstab Zeit mit einem Faktor 10 multipliziert werden.
•
Um eine zeitabhängige Messung des Sende- oder Empfangssignals zu
erhalten, verwenden Sie die Einstellung 'Maßstab Zeit'.
•
Um eine Abstandmessung einer der beiden oben beschriebenen Echotypen
zu erhalten, muß die entsprechende Zeitmessung durch 1,8 msec / ft oder
5,9 msec / m dividiert werden.

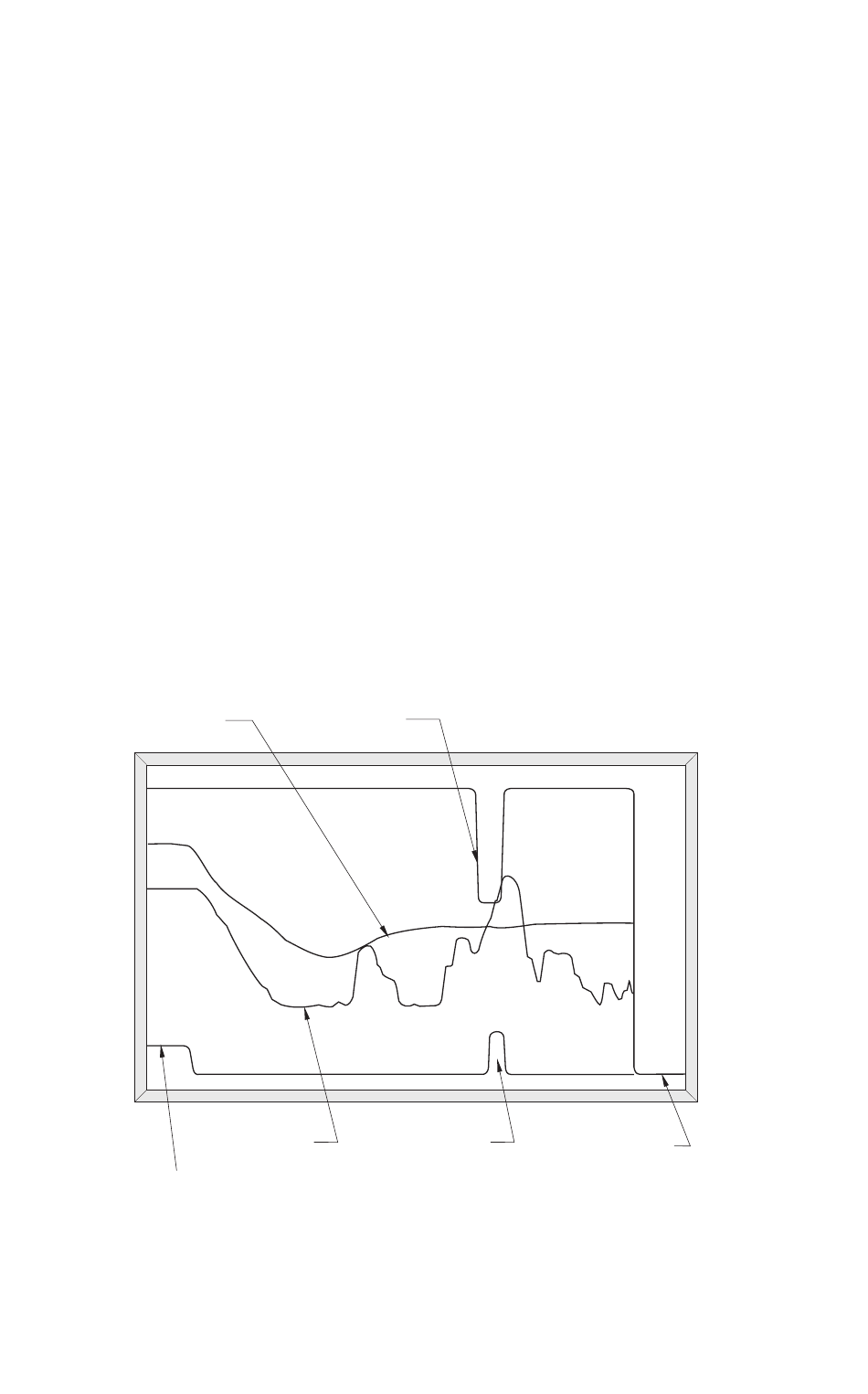

Typische Oszilloskopanzeige
TVT Kurve
(Nahbereichsausblendung)
PL-513-3
Fenster
Echoprofil
Oszilloskopanzeige
Fenster
Marker
Kurve - TVT
Profil
Echomarker
LCD Anzeige ( P-79 )
u
n
c
P
106
(Fernbereichs-
ausblendung)
