EINLEITUNG
Der Probe darf nur gemäß den Anleitungen in dieser
Der Probe ist ein kompaktes, bedienerfreundliches Ultraschall-
Füllstandmeßgerät. Er besteht aus einem Ultraschallsensor und einer
integrierten Auswerteelektronik. Er wurde speziell für die Messung von
Flüssigkeiten in offenen und geschlossenen Behältern entwickelt. Der
Sensorteil besteht aus Tefzel®. Dieses teflonähnliche Material erlaubt
den Einsatz des Probe in den verschiedensten Industriezweigen,
speziell auch in der chemischen und Nahrungsmittelindustrie.
Der Sensor enthält den Ultraschallgeber und den Temperaturfühler.
Er sendet Ultraschallimpulse aus, die vom zu messenden Medium
reflektiert werden. Diese "Echos" werden dann vom Sensor empfangen
und mit der von Milltronics entwickelten und vielfach bewährten "Sonic
Intelligence" Technik ausgewertet. Verschiedene Filter und
Echoanalysen ermöglichen es, Störechos, die durch elektrisches
Rauschen oder Rührwerke entstehen, von den Nutzechos des
Materials zu unterscheiden. Die Laufzeit des Ultraschallimpulses zum
Material und zurück ist temperaturkompensiert und wird bei der
Ausgabe des Meßergebnisses am Display, Analogausgang oder für
das Schalten des Relais berücksichtigt.
Der Probe bietet ebenfalls digitale Kommunikationsmöglichkeiten, die
den Datenaustausch über Hart® Protokoll erlauben.

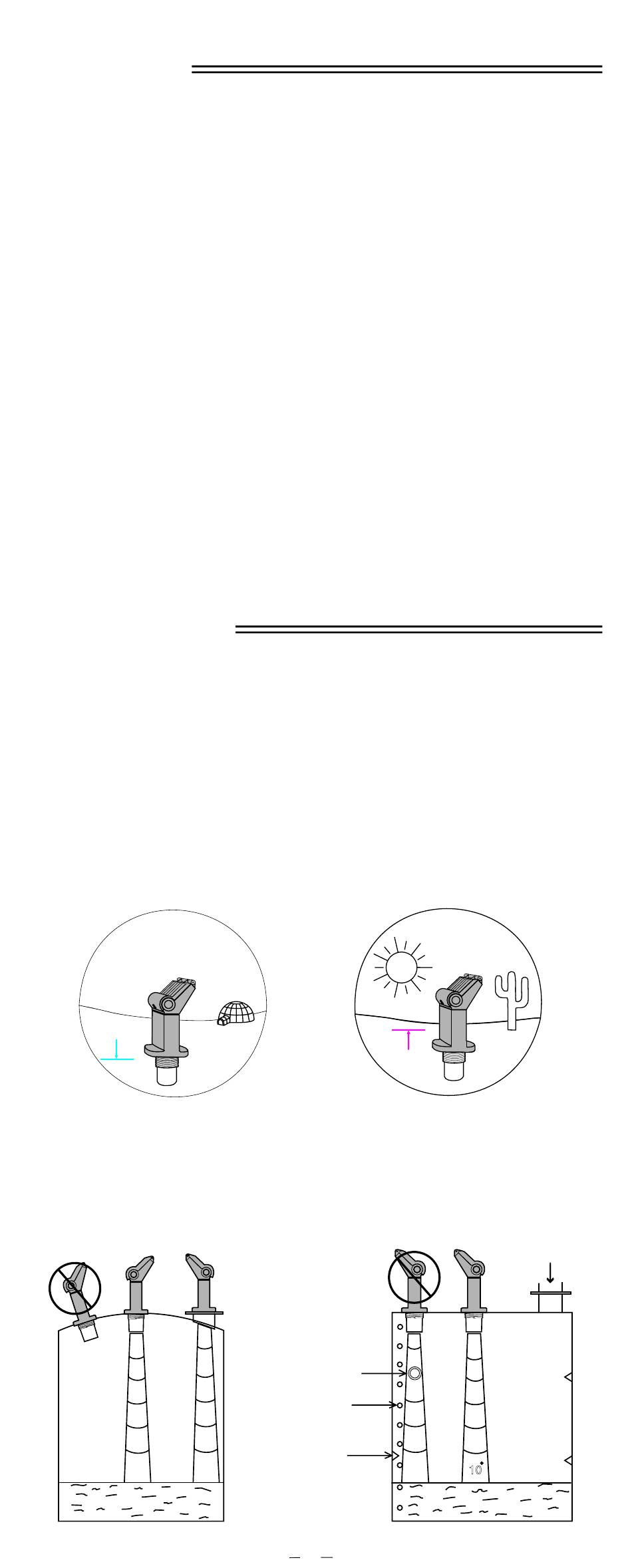

INSTALLATION

UMGEBUNGSBEDINGUNGEN

Bei der Montage des Gerätes muß darauf geachtet werden, daß die
maximal zulässigen Temperaturwerte nicht überschritten werden.
Der Probe sollte so montiert sein, daß der elektrische Anschluß, das
Kalibrieren des Gerätes und die Sicht auf das Display problemlos
möglich sind.
Der Probe darf nicht in unmittelbarer Nähe von Hochspannungs- und
Frequenzumrichterkabeln oder Leistungsschützen montiert werden.
-40 °C
STANDORT
Beachten Sie bei der Montage, daß
der Schall ungehindert und im rechten Rohren, Verstrebungen oder
Winkel zum Flüssigkeitsspiegel
gelangen kann.
PL- 517-3
Betriebsanleitung verwendet werden.
sanitärer
Ringbeschlag
Schweißnähte
60 °C
Zu störenden Einbauten (Leitern,
Schweißnähten) ist Abstand zu
halten.
Rohr
Sprossen
2
Befüllung
