HINWEISE
1.708"
1.043"
- mA Ausgang, N12, Sync, Anschluß Temp. Fühler (Klemme 1-7),
14-20 AWG, Kupferkabel, geschirmt
- Sensoranschluß (Klemme 8-9), Koaxialkabel RG - 62 A/U
- Relais, AC Eingangsschaltkreis (Klemme 10-28), 12-14 AWG, Kupfer
- DC Eingang (Klemme 27-28), 14-20 AWG, Kupferkabel, geschirmt
Empfohlene Drehkraft auf den Befestigungsschrauben der Klemmen,
5-7 in.lbs (0.56-0.79 Nm).
PL-513-3

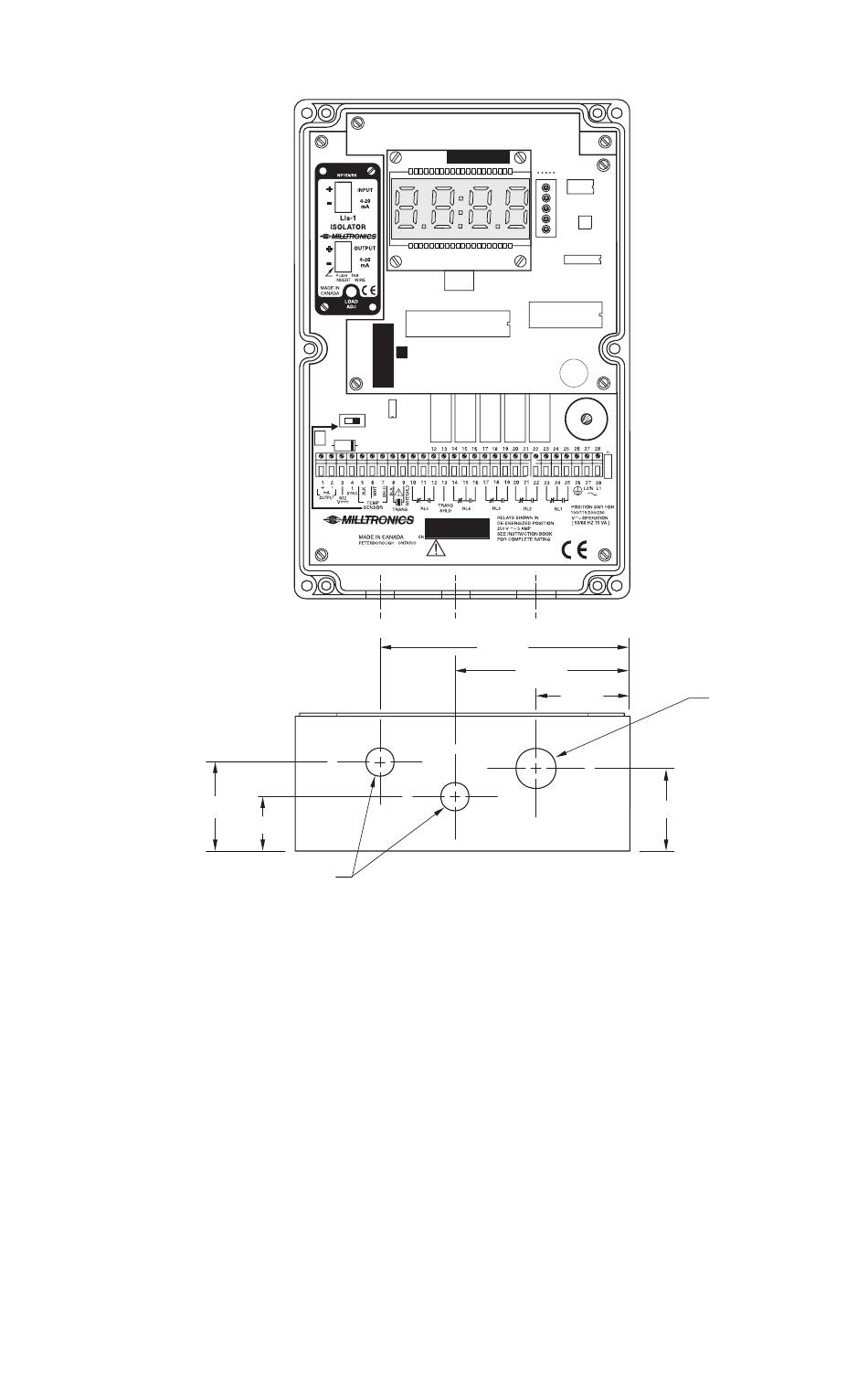

Bohrloch für
1/2" Kabel-
verschraubung
(x 2)
4.732"
3.291"
1.732"
13
Bohrloch für
3/4" Kabel-
verschraubung
(x 1)
1.586"
