Einfach Exponential P-40 = 1 (Fortsetzung)
GERINNE

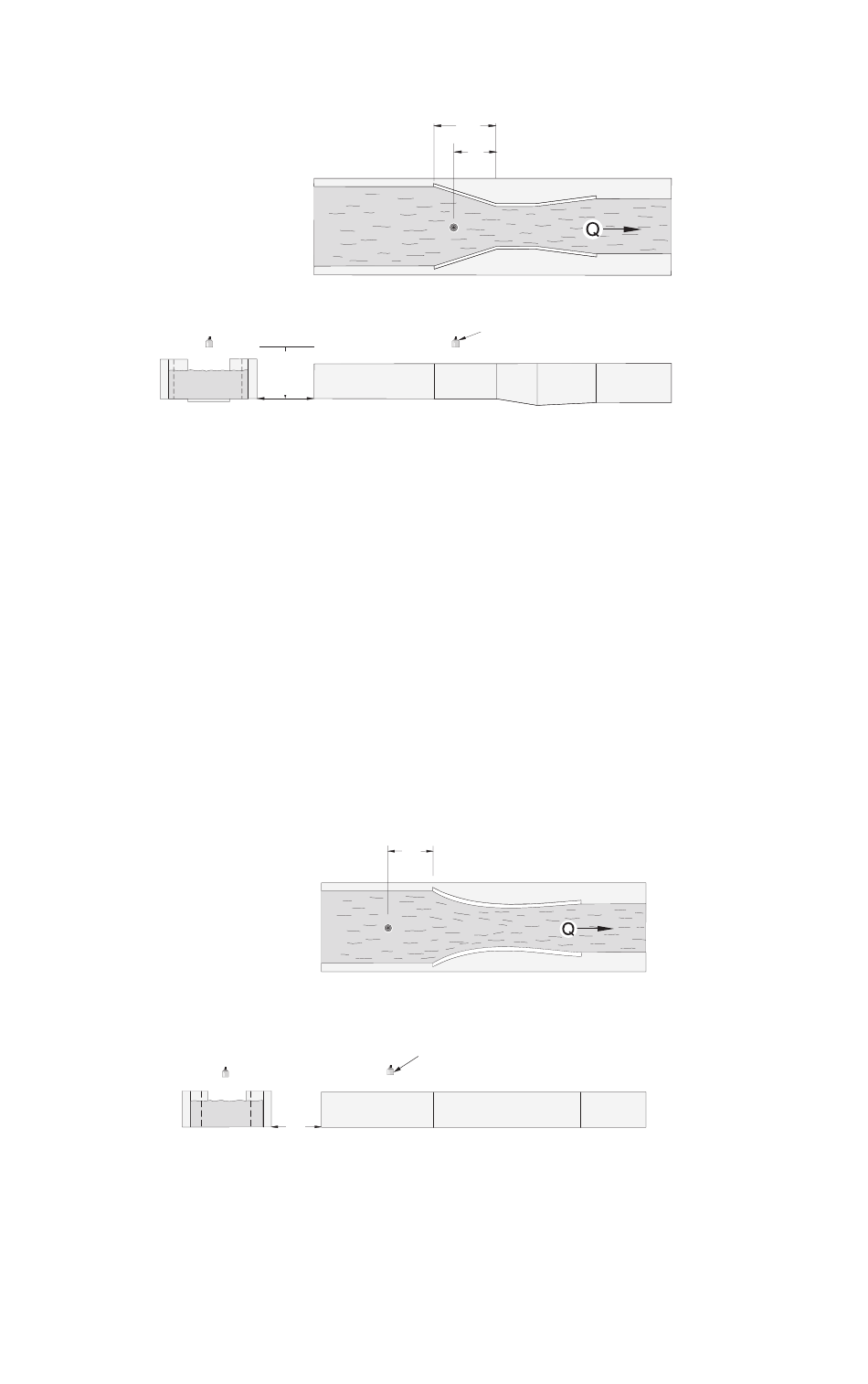

Parshall Gerinne
Vorderseite
» auf die Breite der Einschnürung bemessen
» auf festen Grund gebaut
» allgemeine Durchflußgleichung Q = K H
» Bei Durchflußmengen, die unter freien Abflußbedingungen berechnet
werden, wird die Überfallhöhe bei 2/3 der Länge der Einschnürung vom
Beginn der Einschnürung aus gemessen.
» Bringen Sie den Sensor so an, daß er sich bei minimaler Überfallhöhe in
der Mitte über dem Gerinne befindet.
Khafagi Venturi
Vorderseite
» Bei einer Durchflußmenge, die unter freien Abflußbedingungen
berechnet wird, wird die Überfallhöhe 15 cm (6") stromaufwärts vom
Beginn der Einschnürung aus gemessen.
» Bringen Sie den Sensor so an, daß er sich mind. 30 cm (12") über der
maximalen Überfallhöhe in der Mitte des Gerinnes befindet.
PL-513-3
0
Höhe
15 cm ( 6" )
0
Höhe
70
C
2
/ C
3
Aufsicht
Ultraschallsensor
Seitenansicht
x
es gilt:
Aufsicht
Ultraschallsensor
Seitenansicht
Q = Durchfluß
K = Konstante
H = Überfallhöhe
x = Exponent
