8 stelliger Summierer
Soll kurzzeitig eine andere Anzeige erscheinen, während Sie sich im Run Modus
≠
befinden und P-39
('HEAD' und 'FLOW' betreffen nicht die Summierungsfunktion der gepumpten Menge).
Bsp.
Für P-39 = 0 können keine kurzzeitigen Anzeigen erhalten werden. Durch Drücken
der entsprechenden Taste kann die Anzeige geändert und beibehalten werden, bis
die nächste Anzeige gewählt wird.
Im Programmierungsmodus können die Min. und Max. Werte des Summierers
angezeigt oder über P-54 und P-55 auf einen beliebigen Wert voreingestellt werden.
Die Summierungswerte (Max. und Min.) können durch ein Vielfaches von 10 geteilt
werden (P-52). Dadurch wird der Summierer langsamer aufgefüllt und die
Dezimalstelle kann für die benötigte Auflösung eingestellt werden. Soll der Divisions-
faktor oder die Nachkommastelle verändert werden, nachdem die Summierung
bereits begonnen hat, so zeichnen Sie die Werte auf und setzen Sie den Summierer
auf Null zurück.
Zusätzlich zu den Alarm- und Pumpenfunktionen können Relais auf einen vorüber-
gehenden Kontakt für einen externen Summierer, Durchfluß- oder Zeitprobenehmer
programmiert werden (siehe Kapitel Applikationen/Relais). Die vorübergehende
Kontaktschließzeit beträgt 200 msec, wobei die LED aufblinkt. Relais für den externen
Summierer schließen jedesmal, wenn die angezeigte Summierung um den in P-56
programmierten Wert erhöht wird. Relais für Durchflußprobenehmer schließen
jedesmal, wenn das in P-57 und P-58 programmierte Flüssigkeitsvolumen gepumpt
wird. Relais für Zeitprobenehmer schließen bei jedem in P-59 programmierten
Zeitintervall.
Der mA Ausgang spricht nur auf die Flüssigkeitsanzeige an (Füllstand, bei P-34 = 0
oder Volumen bei P-34 ≠ 0). Kommt es aufgrund eines Echoverlusts zu einem
Failsafe Betrieb, reagiert der mA Ausgang je nach Programmierung in P-6 und P-74,
aber die Summierung des Volumens bleibt auf dem letzten Wert.
PL-513-3
MIn. Werte
P-54
1325
0 ist, so drücken Sie die gewünschte Programmierungstaste
2
Max. Werte Summierer
P-55
4679

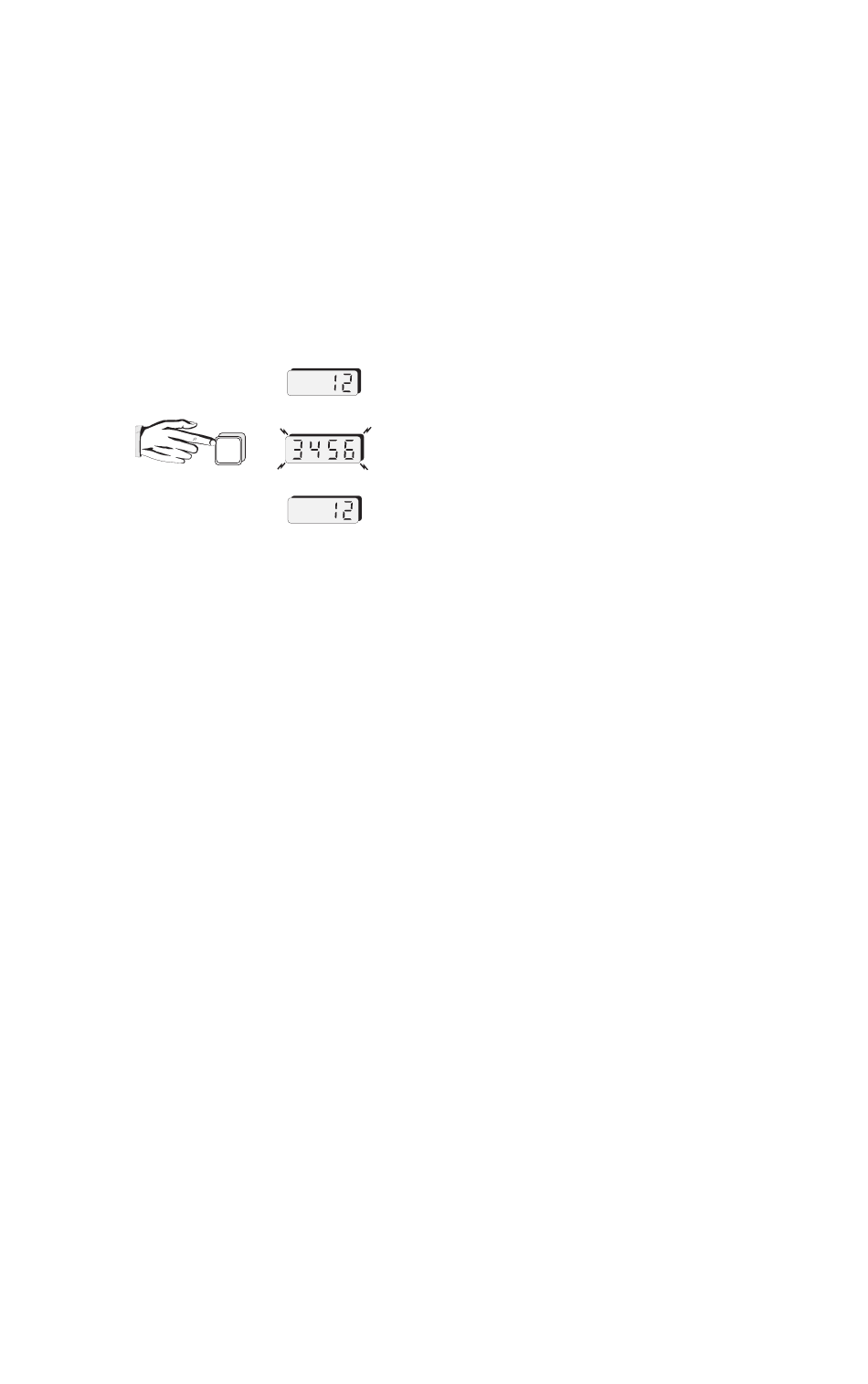

normale Anzeige: Max. Werte, P-39 = 1
Min. Werte werden kurz angezeigt
normale Anzeige der Max. Werte
des Summierers kehrt zurück
48
