EINLEITUNG
Der Probe darf nur gemäß den Anweisungen in dieser
Der Probe ist ein kompaktes, bedienerfreundliches Ultraschall-
Füllstandmeßgerät und besteht aus einem Ultraschallsensor und einer
integrierten Auswerteelektronik. Er wurde speziell für die Messung von
Flüssigkeiten in offenen und geschlossenen Behältern entwickelt. Der
Sensorteil besteht aus Tefzel
den Einstaz des Probe in den verschiedensten Industriezweigen,
speziell auch in der chemischen und Nahrungsmittelindustrie.
Der Sensor umfaßt den Ultraschallgeber und den Temperaturfühler.
Der Probe sendet Ultraschallimpulse aus, die von dem zu messenden
Medium reflektiert werden. Die "Echos" werden dann vom Sensor
aufgenommen und mit der vielfach bewährten 'Sonic Intelligence' von
Milltronics ausgewertet. Verschiedene Filter und Echoanalysen
ermöglichen es, Störechos, die durch elektrisches Rauschen oder
Rührwerke entstehen, von den Nutzechos des Materials zu
unterscheiden. Die Laufzeit des Ultraschallimpulses zum Material und
zurück ist temperaturkompensiert und wird für die Anzeige und den
mA Ausgang in einen Abstandswert umgewandelt.
INSTALLATION

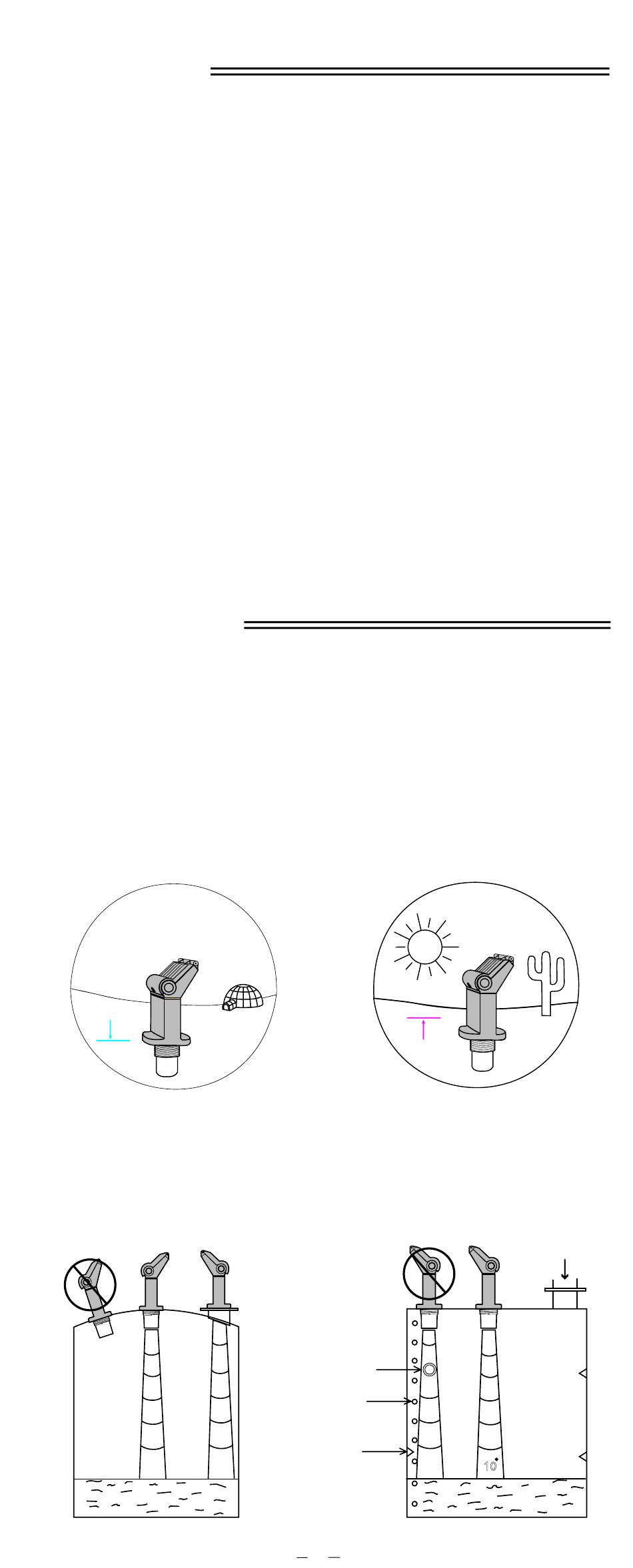

UMGEBUNGSBEDINGUNGEN
Achten Sie bei der Montage des Probe darauf, daß die maximal
zulässigen Temperaturwerte nicht überschritten werden und die
Umgebung für die Gehäuseschutzart geeignet ist. Es muß genügend
Platz für Programmierung, Verkabelung und Ablesen vorhanden sein.
Der Probe darf nicht in unmittelbarer Nähe von Hochspannungs- und
Frequenzumrichterkabeln oder Leistungsschützen montiert werden.
-40 °C
STANDORT
Der Probe muß so eingebaut
werden, daß der Schall ungehindert
und im rechten Winkel zum
Flüssigkeitsspiegel gelangen kann.
PL- 511-3
Betriebsanleitung verwendet werden.
®
. Dieses teflonähnliche Material erlaubt
Sanitärring
Schweißnähte
60 °C
Zu störenden Einbauten, wie
Leitern, Rohren, Verstrebungen
oder Schweißnähten ist Abstand
zu halten.
Rohr
Sprossen
2
Befüllung
