SYNCHRONISATION
Soll mehr als ein MultiRanger Plus (max. 8) verwendet werden oder werden die Kabel
für die Sensoren in einer gemeinsamen Leitung verlegt, so ist eine Synchronisation
erforderlich. Die kürzeste Impulsfolge bei synchronisierten Geräten beträgt 180 ms.
Zur Synchronisation müssen die SYNC Klemmen TB1-4 aller Grundplatinen
miteinander verbunden und alle Einheiten gemeinsam geerdet werden.
Sollen MultiRanger Plus Geräte mit MultiRangern synchronisiert werden, dann ist die
SYNC Klemme TB1-4 des MultiRanger Plus an die SYNC Klemme TB1-9 des
MultiRangers anzuschließen.
Sollen mehr als 8 MultiRanger-Geräte oder MultiRanger mit anderen Milltronics
Füllstandmeßgeräten (z.B. MicroRanger, AirRanger,...) synchronisiert werden, so
wenden Sie sich bitte an Milltronics oder Ihre örtliche Vertretung.
Alle synchronisierten Geräte müssen am selben

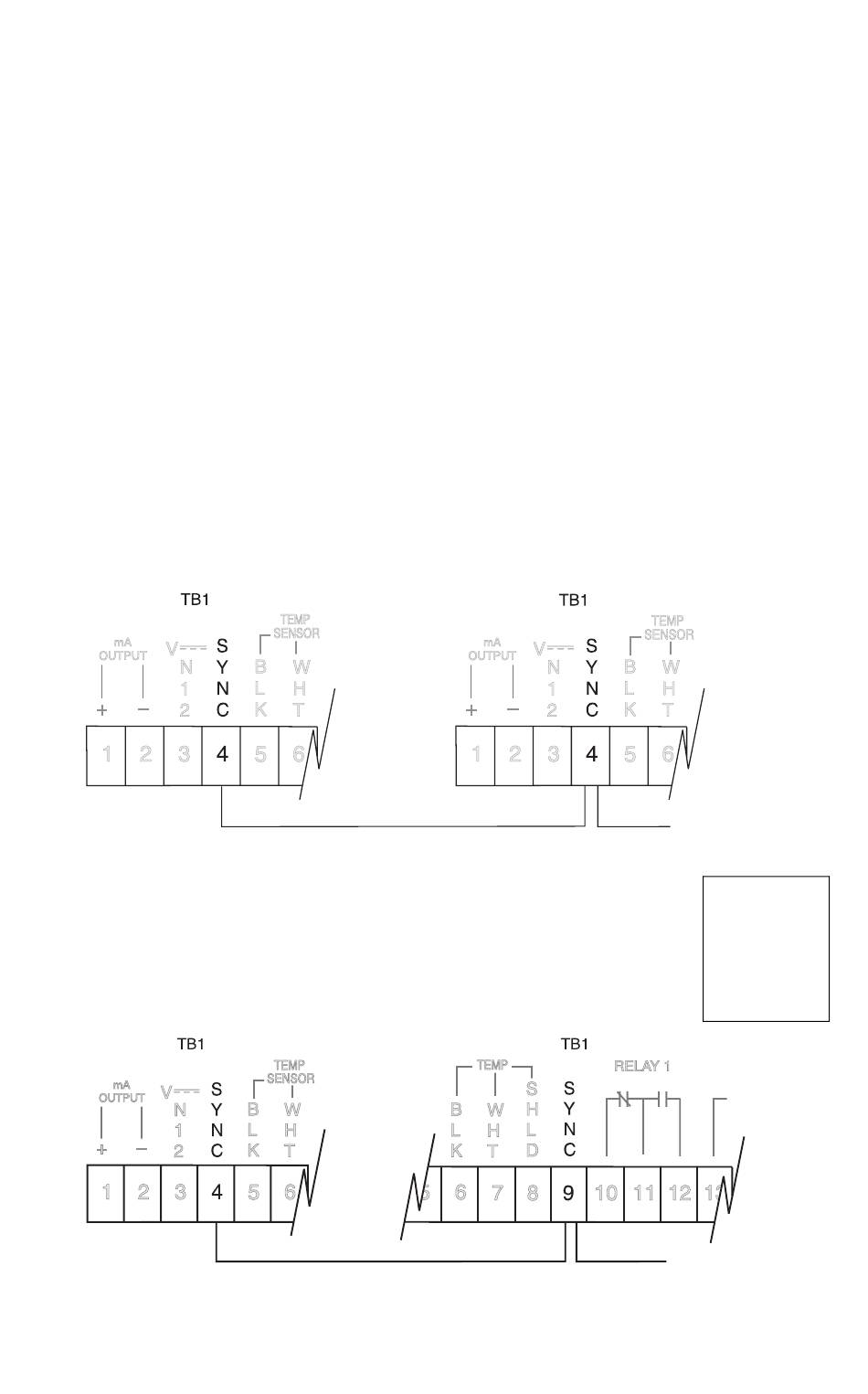

Synchronisation von 2 bis 8 MultiRanger Plus Geräten
(zusätzlich zur Grundverdrahtung)
MultiRanger Plus Nr. 1
Synchronisation von 2 bis 8 MultiRanger / MultiRanger Plus Geräten
(zusätzlich zur Grundverdrahtung)
MultitRanger Plus
PL-513-3
Spannungspotential liegen.
MultiRanger Plus Nr. 2
17
MultiRanger Plus
zum nächsten
MultiRanger TB1-9
MultiRanger
oder zum nächsten
MultiRanger Plus
zum nächsten
BLK = schwarz
WHT = weiß
SHLD = Schirm
Output = Ausgang
Temp.Sensor =
Temp. Fühler
TB1-4
