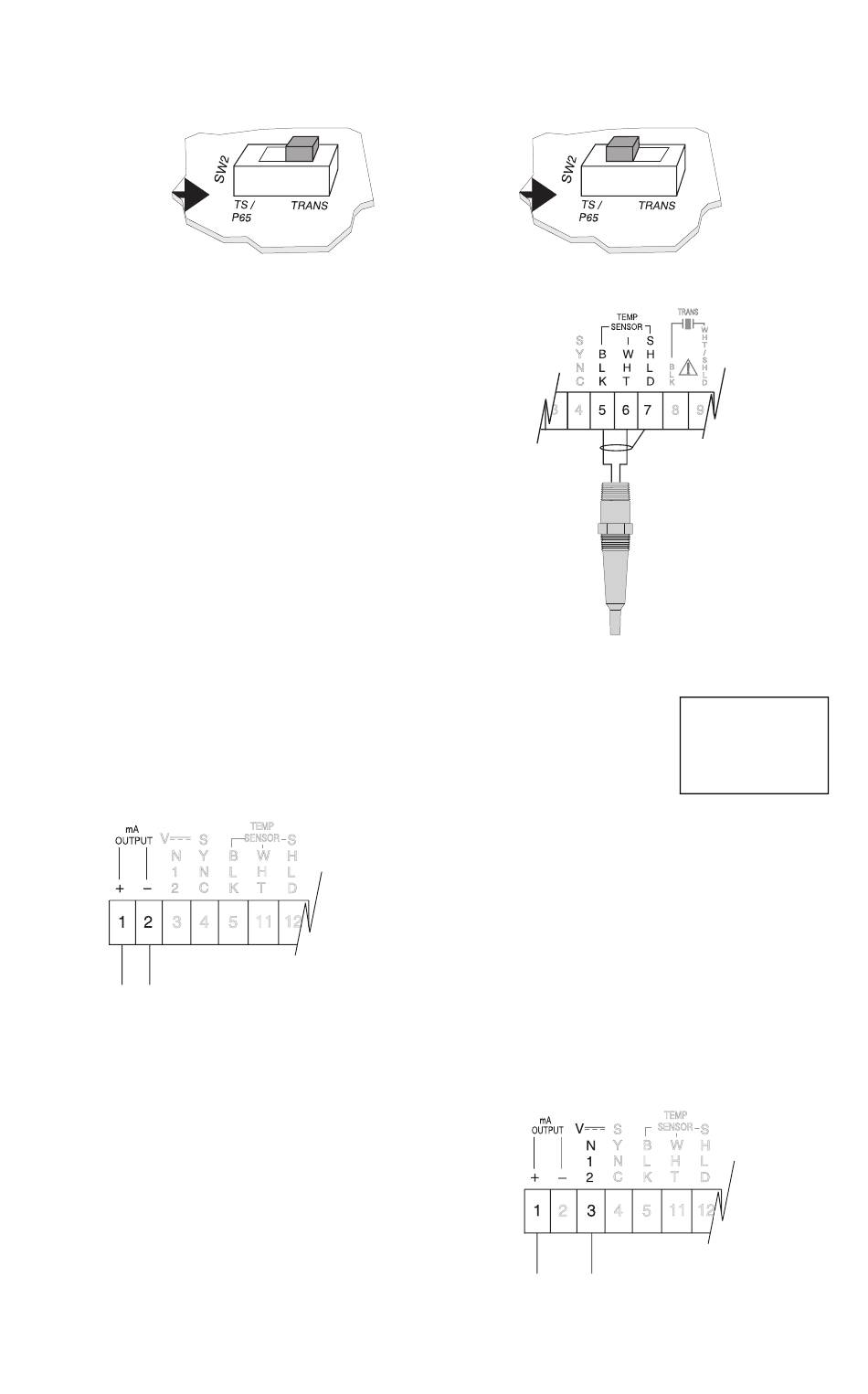

AUSWAHL DER TEMPERATURMESSUNG
Sensor mit integriertem Temp. Fühler
Platine 'B'
Hinweis: Wenn TRANS gewählt
wird, obwohl der Ultraschall-
sensor keinen integrierten
Temperaturfühler besitzt, blinkt
CAbL/LOE im Run Modus auf.
(Beispiel: Ein Sensor Typ ST 25
oder ST 50 erfordert die Einstellung
auf TS/P65.)
mA AUSGANG
mA Ausgang - GEERDET
(zusätzlich zur Grundverdrahtung)
zur Kundenanlage,
max. Bürde 350 Ω
PL-513-3
TS-3 oder Programmierung P65
Anmerkung: TB1-2 / TB1 - 26
Masseverbindung
mA Ausgang NUR an potentialfreien Eingang.
Max. Bürde 750 Ω. Nicht erden!
15
Platine 'B'
mA Ausgang - NICHT GEERDET
(zusätzlich zur Grundverdrahtung)
BLK
= schwarz
WHT
= weiß
SHLD
= Schirm
OUTPUT = Ausgang
28/06/99
