Milltronics AIRANGER SPL Schnellstartanleitung

BETRIEB
Nach Beenden des Schnellstartverfahrens...
1.
zum Aufruf des RUN Modus
"----" erscheint kurz in der Anzeige...
Kurz darauf nimmt der AIRANGER SPL Messungen vor, prüft
die Wiederholbarkeit und berechnet die Messwerte.
Der Messwert wird ständig angezeigt.
Die Balkenskala zeigt den Materialfüllstand (0 bis 100%),
unabhängig von der gewählten Betriebsart.
Bei Anzeige von " " hat der Füllstand 80% überschritten und
ist noch nicht unter 75% gefallen (Max. Alarm).
Bei Anzeige von " " ist der Füllstand unter 20% gefallen und
noch nicht über 25% gestiegen (Min. Alarm).
Im Alarmzustand ist das entsprechende Relais abgefallen.
Alarm Relais-Nr.
Max. 1
Min. 2
2.
%
Messwertanzeige in % (je nach gewählter Betriebsart).
Füllstand Leerraum oder Abstand
Nullpkt. Vollpkt. = 0 100% Nullpkt. Vollpkt. = 100
3.
Anzeige des mA Ausgangswertes in der Zusatzanzeige.
Füllstand Leerraum oder Abstand
Nullpkt. Vollpkt. = 4 20mA Nullpkt. Vollpkt. = 20
4.
Anzeige der verbleibenden Failsafezeit in % (vor Anzeige von
"LOE" - Echoverlust).
Erreicht der Wert 0, so bleiben der "alte" Messwert, die
Balkenskala, Relais und der mA Ausgang auf den vorigen
Werten und "LOE" blinkt.
Bei einer gültigen Messung wird der Wert auf 100 zurück-
gesetzt. Der AIRANGER SPL nimmt den "neuen" Füllstand
sowie die entsprechende Anzeige und Ausgänge an.
5

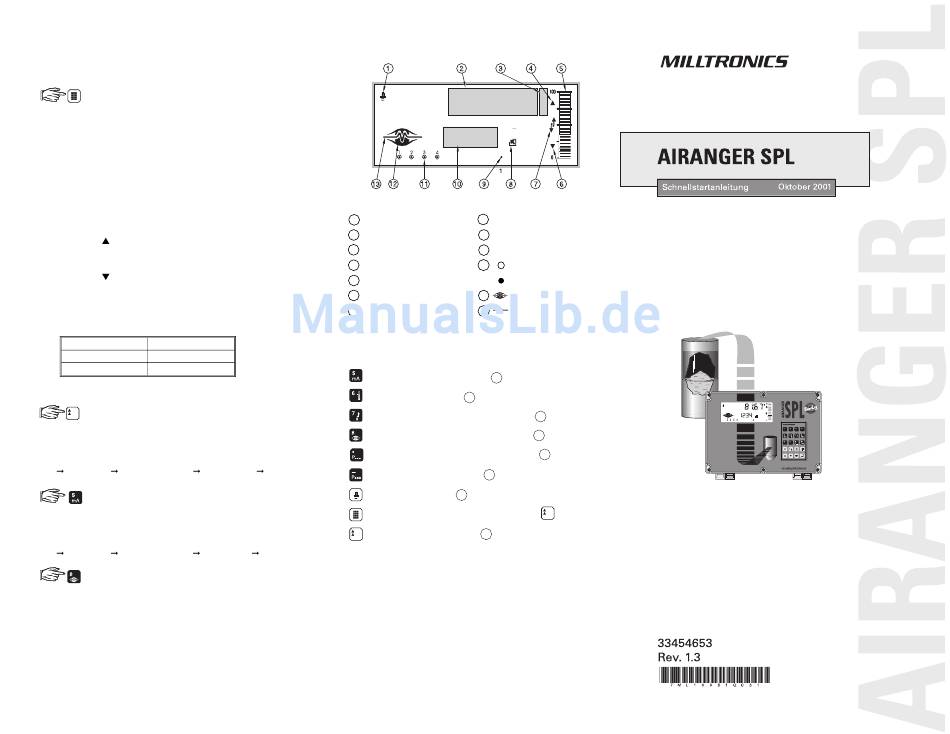

ANZEIGEFUNKTIONEN IM RUN MODUS
Sensortyp
1
Messwert
2
Einheit
3
Max. Alarm
4
Balkenskala
5
Min. Alarm
6
Befüll-/Entleersymbol
7
TASTATUR IM RUN MODUS
Anzeige mA Ausgangswert in 10 .
Temperaturanzeige in 10 .
Anzeige Befüll-/Entleergeschwindigkeit in 10 .
Anzeige der verbleibenden Failsafezeit in 10 .
Eingabe Parameternummer zur Anzeige in 10 .
0%
Anzeige Materialfüllstand in 10 .
Abstandsanzeige in 10 .
Aufruf des Programmierungsmodus (siehe
Anzeige in Einheiten / % in 3 (Abschließen der
%
Programmierung).
4mA
BETRIEBSFUNKTIONSKONTROLLE
Überprüfung der Systemleistung unter allen Betriebs-
bedingungen.
Nähere Angaben zu zusätzlichen Anzeige-, Relais-, mA
Ausgangs- oder Failsafefunktionen finden Sie in der Betriebs-
anleitung.
Prozesssteuerungs- und Alarmeinrichtungen dürfen erst nach
Überprüfen der Betriebszuverlässigkeit angeschlossen und
zugeschaltet werden.
Datenübertragung
8
Sensor aktiv
9
Zusatzanzeige
10
Relaisnummer
11
Relaiszustand
Normalbetrieb
12
Failsafebetrieb
13
).
%
6
