Mover smart M RS1
Effettuare il foro, far passare i cavi attraverso il
pianale del caravan fino alla centralina e posarli (in
particolare in caso di passaggio in pareti metalliche)
in modo tale che non sia possibile un loro sfrega-
mento�
Per impedire il danneggiamento dei cavi utilizzare i
tubi ondulati forniti in dotazione�
1
2

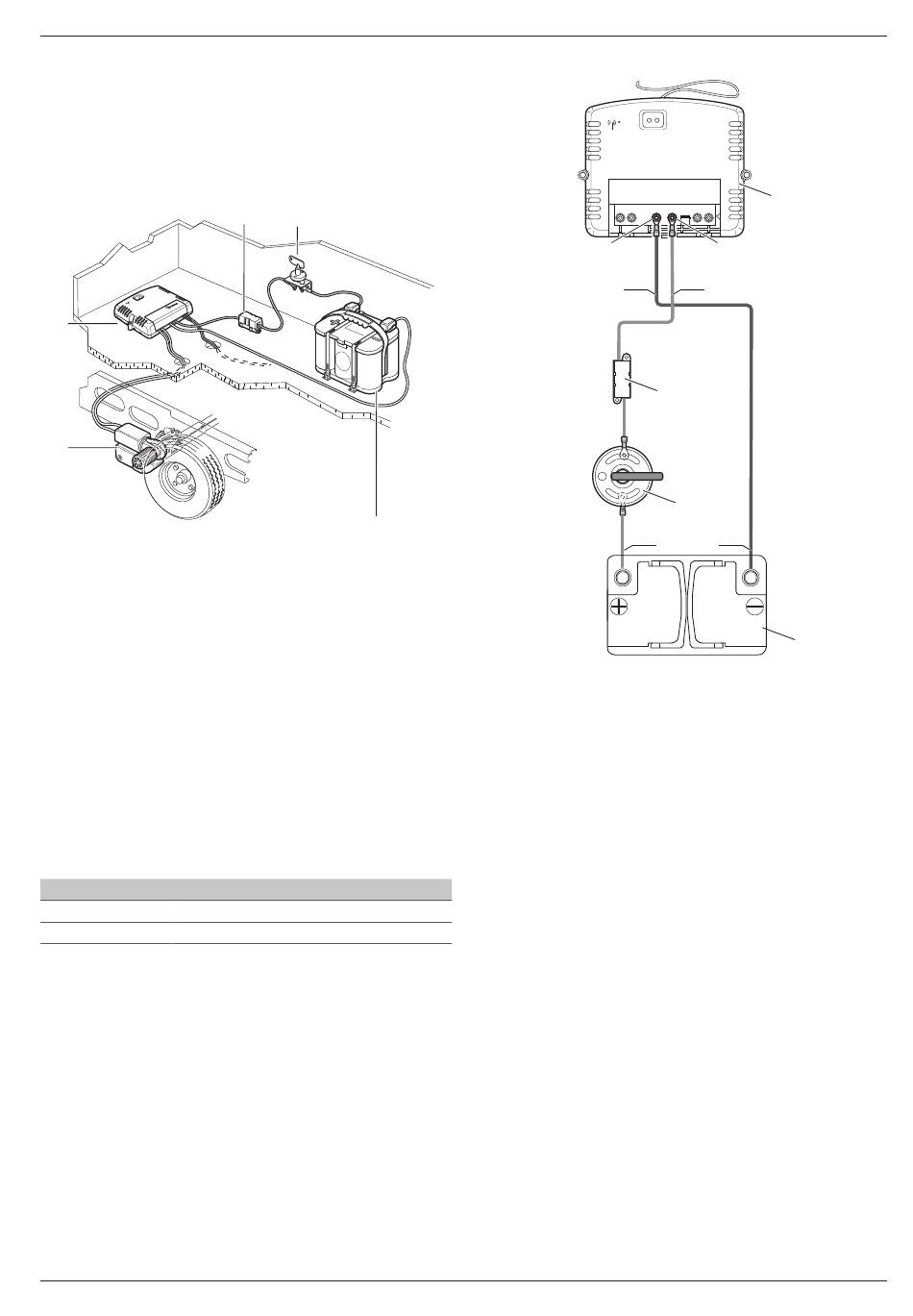

Fig� 41
(Montaggio esemplificativo)
1
Centralina
2
Sistema di manovra
3
Batteria
4
Staccabatteria
5
Fusibile
Collocare la centralina nel vano e fissarla con le viti
per truciolato fornite in dotazione (5 x 16 mm)�
6.2.1 Schema di collegamento
Collegare la batteria e i motori di azionamento alla
centralina nella sequenza: dado, spessore, cavo con
occhiello, spessore, dado (coppia di serraggio = 6 Nm)�
Codifica dei cavi
Simbolo
Colore
RD
rosso
BK
nero
Aprire il coperchio della centralina e collegare i cavi
in base allo schema di collegamento (rosso = polo
positivo, nero = polo negativo)�
Schema di collegamento batteria
Vista dall'alto
•
60040-00463 ∙ 00 ∙ 09/2023
5
4
3
BATT-
BK
RD
Fig� 42
1
Centralina
2
Fusibile
3
Staccabatteria
4
Batteria
Schema di collegamento motori di azionamento
Montaggio davanti all'asse
•
Vista dall'alto
•
Montaggio
1
BATT+
RD
2
3
BK
4
IT
