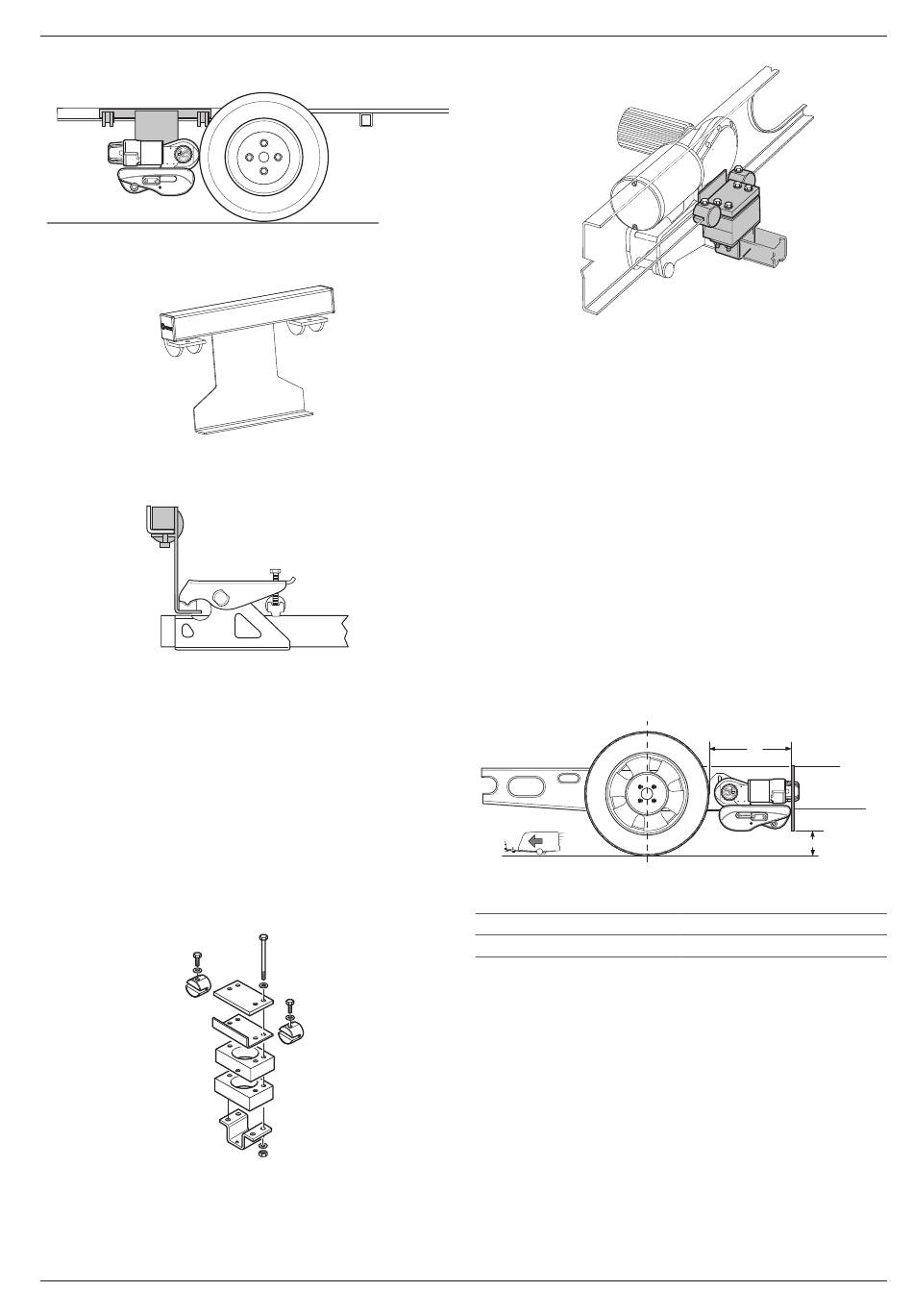

Mover smart M RS1
Abb� 25
Abb� 26
Abb� 27
5.4.12 Befestigungssystem kurz
Für Chassis mit L-Profil und beengten Platzverhältnis-
sen, wie Unterbauten oder Störkanten, wird das Befes-
tigungssystem kurz verwendet�
Das Befestigungssystem kurz ist ein Ersatz für das vor-
montierte Standard Befestigungssystem�
Die zwei Distanzplatten je 30 mm dick können wahlwei-
se eine Distanz von 30 mm oder 60 mm ausgleichen�
Das Befestigungssystem kann vor oder hinter der
•
Achse befestigt werden�
Art�-Nr� 60031-20000
•
Abb� 28
Zeichnung beispielhaft
60040-00463 ∙ 00 ∙ 09/2023
Abb� 29
5.5
Schmutzfänger
Die Schmutzfänger werden hinter der Achse mon-
•
tiert, vor der Achse werden keine Schmutzfänger
benötigt�
In manchen Fällen ist ein Einbau des Schmutz-
•
fängers wegen Verbauung des Unterbodens nicht
möglich�
Bei Montage des Rangiersystems müssen gegebe-
•
nenfalls die vorhandenen Schmutzfänger versetzt
oder angepasst werden�
Können die Original Schmutzfänger nicht verwendet
•
werden, ist das Truma Schmutzfängerset (Art�-Nr�
60031-08200) zu verwenden und anzupassen�
Der Abstand vom Reifen zum Schmutzfänger darf
•
maximal 300 mm betragen�
Der Abstand vom Boden zum Schmutzfänger darf
•
maximal 200 mm betragen�
Abb� 30
a
b
5.5.1 Schmutzfänger anpassen
Bei den Schmutzfängern muss die Form des Rangier-
systems herausgeschnitten werden, sodass beim An-
und Abschwenken das Rangiersystem nicht behindert
wird�
Vorhandenen Schmutzfänger abbauen�
Rangiersystem entsprechend der Einbauanleitung
montieren (siehe Kapitel 6)�
Die auf den letzten Seiten der Einbauanleitung ab-
gebildete Schablone ausschneiden�
Maß a und b ermitteln und auf den Schmutzfänger
übertragen� Der obere Schenkel des Befestigungs-
winkels muss zum Heck des Wohnwagens zeigen�
Vorbereitung für den Einbau
a
b
max� 300 mm
max� 200 mm
DE
9
