Mover smart M RS1
Es dürfen keine technischen Veränderungen am Ge-
rät oder an den Befestigungen am Chassis erfolgen,
ansonsten erlischt die Garantie bzw� Gewährleistung
des Rangiersystems�
5.2

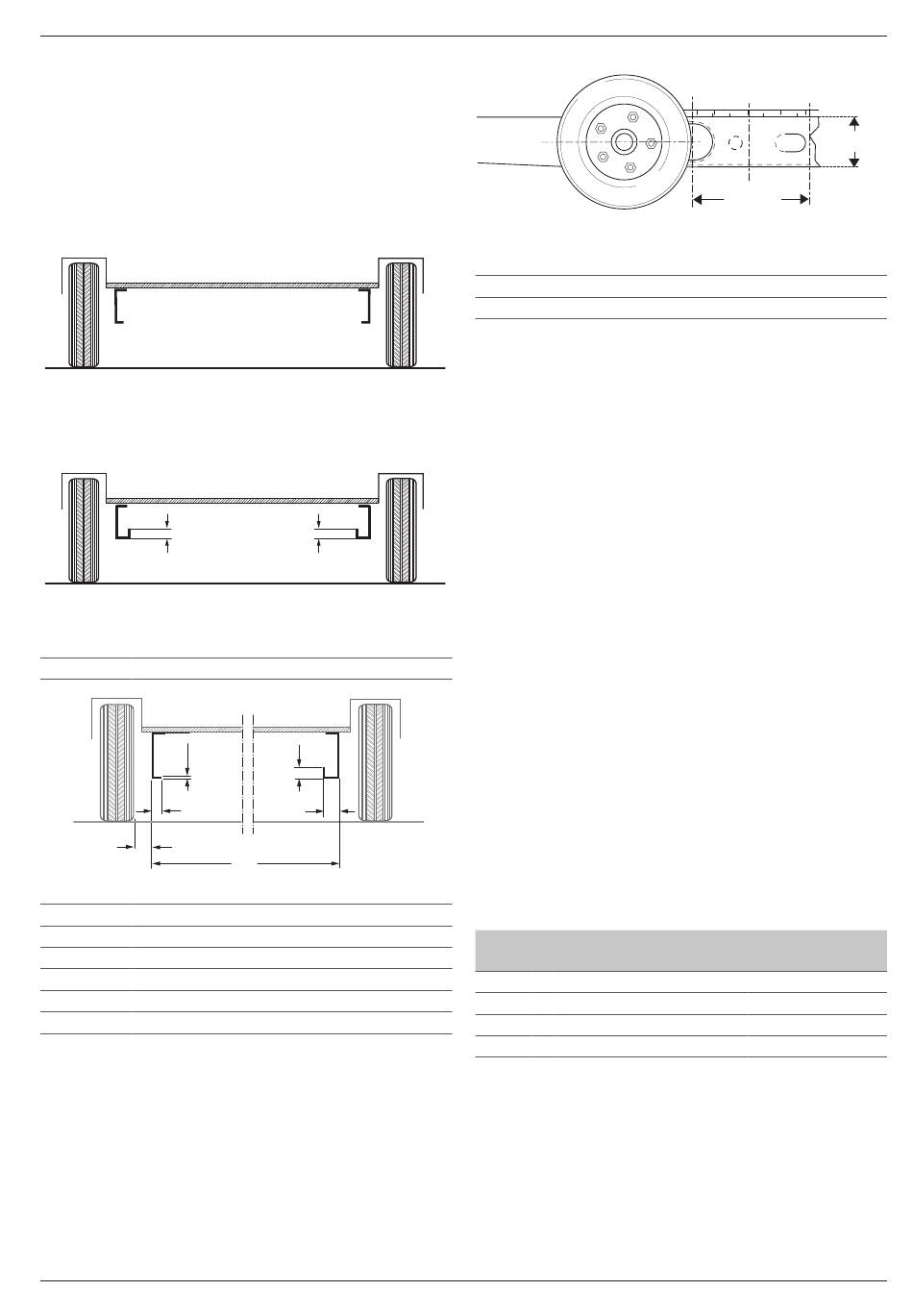

Wichtige Maße für den Einbau
Bei Rahmen wird zwischen L- und U-Profil unterschie-
den:
L-Profil
Abb� 1
U-Profil
a
Abb� 2
a
max� 20 mm
a
b
c
Abb� 3
a
min� 2,8 mm
b
min� 25 mm
c
min� 50 mm / max� 180 mm
d
min� 120 mm / max� 2000 mm
e
min� 35 mm
f
max� 20 mm
5.3
Ermittlung der Rahmenhöhe
Im Bereich 350 mm von der Außenkante des Reifens in
Höhe der Radnabe / Reifenmitte ist eine Rahmenhöhe
von min� 170 mm erforderlich�
60040-00463 ∙ 00 ∙ 09/2023
a
f
e
d
Abb� 4
a
350 mm
b
min� 170 mm
5.4
Ermittlung des Einbaufalles und des
benötigten Sonderzubehörs
Die Abbildungen der Sonderzubehöre dienen nur zur
Veranschaulichung� Detaillierte Informationen zum Ein-
bau sind den Montageanleitungen zu entnehmen�
5.4.1 Standardeinbau
Bei einem Chassis mit U- oder L-Profil und einer Rah-
menhöhe von mindestens 170 mm erfolgt der Stan-
dardeinbau�
Für den Standardeinbau wird kein Sonderzubehör be-
nötigt�
5.4.2 Höhenausgleich mit Distanzsätzen
Rahmenhöhe >110 mm und <170 mm
Der Einbau bei Chassis mit U- oder L-Profil und einer
Rahmenhöhe von mehr als 110 mm und weniger als
170 mm erfordert einen Höhenausgleich�
Bei einer Rahmenhöhe kleiner 110 mm ist ein Einba�
•
ohne weiteres nicht möglich (siehe Flachrahmen-
satz)�
Bei einer Rahmenhöhe von 110 mm bis kleiner
•
140 mm muss zum Ausgleich der Distanzsatz
60 mm verwendet werden�
Bei einer Rahmenhöhe von 140 mm bis kleiner
•
170 mm muss zum Ausgleich der Distanzsatz
30 mm verwendet werden�
Bei einer Rahmenhöhe ab 170 mm braucht kein Dis-
•
tanzsatz verwendet werden� Bodenfreiheit beachten�
Rahmenhöhe
Distanzsatz
[mm]
���
-
109
110
-
139
140
-
169
170
-
���
Distanzsatz 30 mm
Der Distanzsatz dient zum Höhenausgleich von 30 mm
für Standard Chassis mit L- oder U-Profil�
Zum Ausgleich der Höhe für Wohnwagen mit einer
•
Rahmenhöhe 140 mm und kleiner 170 mm�
Kann vor oder hinter der Achse montiert werden�
•
Der Distanzsatz dient auch zum Höhenausgleich bei
•
der Montage unter der Einstiegsstufe�
Art�-Nr� 60030-95000
•
Vorbereitung für den Einbau
a
Einbau
[mm]
möglich
-
nein
60
ja
30
ja
-
ja
DE
b
5
