Mechanische Abmessungen der sicherheitsgerichteten E/A-Module

20
Die Gerätetiefe beträgt 85 mm. Wird eine Hutprofilschiene (nach DIN EN 50022-35, 15 mm tief) für
die Montage verwendet, erhöht sich die Einbautiefe um die Bautiefe der Schiene.

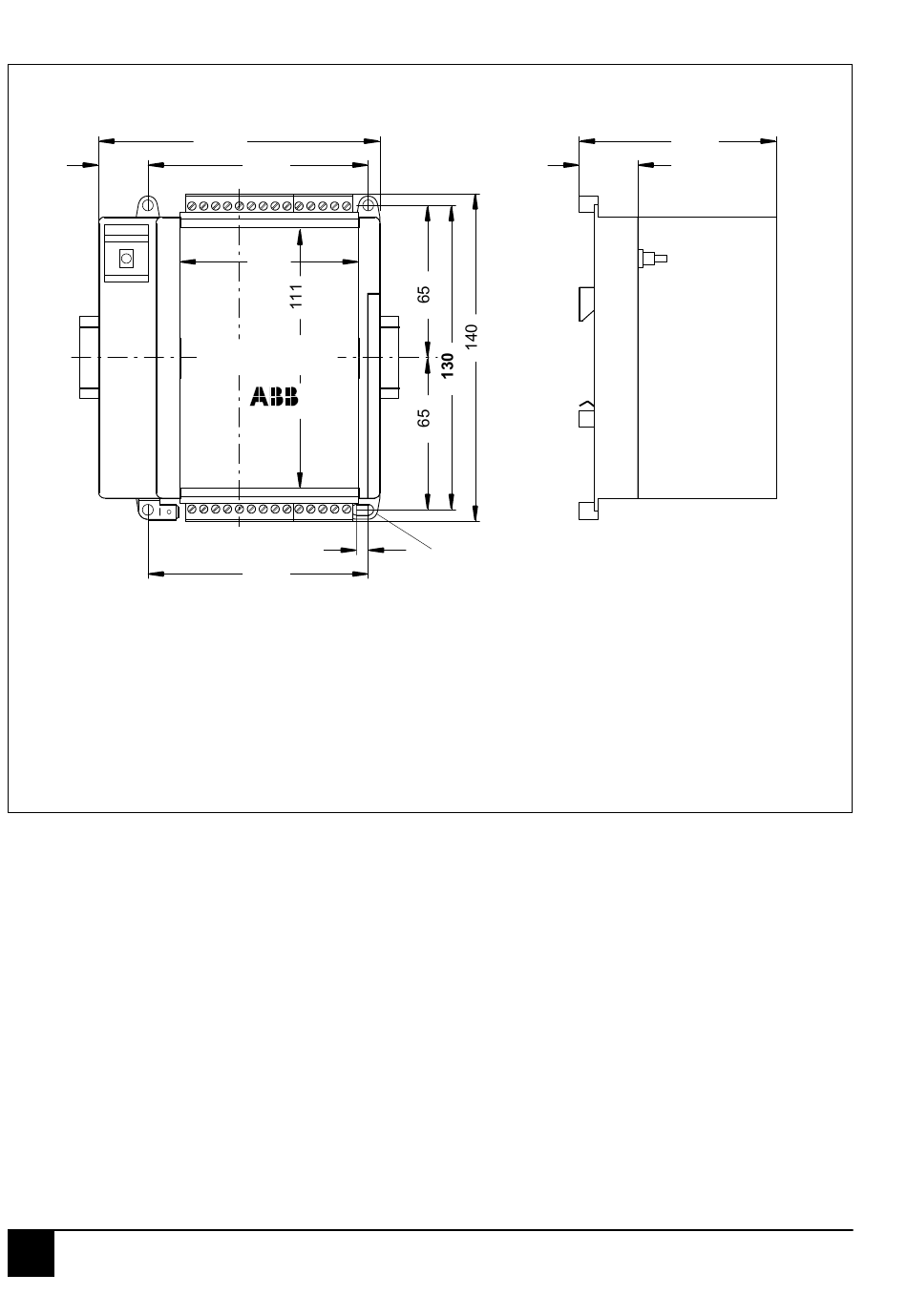

Bild 2-6: 07 DI 90-S, 07 DO 90-S, 07 AI 90-S, Montage auf Hutprofilschiene oder durch Schrauben,
Äußere Abmessungen, Maße für Montagebohrungen fett
3
120
94
75
Advant Controller 31
07 DI 90-S
5
94
Systemdaten
für Montage mit Schrauben M4
Alle Maße in mm.
2-10
85
25
