ABB Advant Controller 31-S Sicherheitshandbuch Seite 31

3.4.2 Verdrahtungskonzept ohne Filter
Die Schirme der
Signal-/Busleitun-
gen werden direkt
an der Schalt-
schrankdurchfüh-
rung bzw. wie im
Bild geerdet.
Masseanschluß
zur Erdungsschiene
UP-Schiene
ZP-Schiene
Signalleitung
Signalleitung
Signalleitung
CS31-System-
bus verdrillte
Leitung
Masseanschluß
Versorgungs-
spannung der
Überspannungs-
kategorie II
(siehe auch Kap.
3.5.3)
Erdung über
25 mm
2
oder Metall-
aufbau

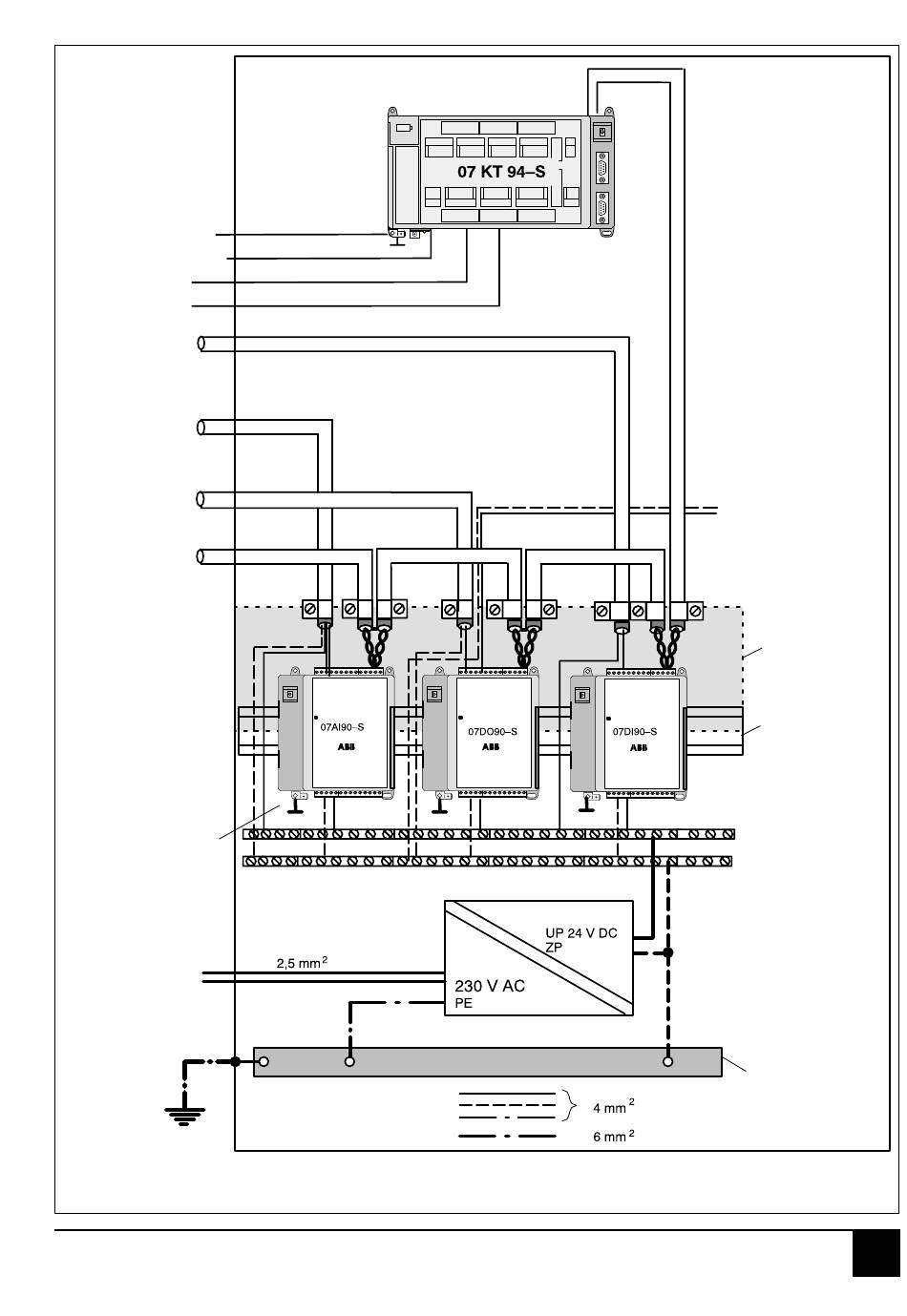

Bild 3-4: Verdrahtungskonzept der Zentralstation Advant Controller 31-S
907 PC 339 / Stand: 08.01
Ausgang
Eingang
Prozeßversorgung
3-9 Hardware-Projektierung
Ungeschirmte Signal-
leitung zur Ansteue-
rung von Geräten im
Schaltschrank (< 10m)
Keine Fremd-
verdrahtung in
diesem Bereich
Hutprofilschiene
UP-Schiene
ZP-Schiene
Netzgerät 24 V DC
geeignet nach
EN 60950
(Informationstechnik),
EN 61000-4-5 Klasse 3,
VDE 0805 (Sicherheit)
Erdungsschiene
Schaltschrank
