Vant Controller 31-S). Es Findet Einsatz In Sicherheitsrele; Es Wird Als Vorortmodul Über Den Cs31-Systembus Mit; Der Zentrale 07 Kt 94-S Verbunden - ABB Advant Controller 31-S Sicherheitshandbuch

6 Analoges Eingabemodul 07 AI 90-S, sicherheitsgerichtet,
4...20 mA, 4 Eingänge, potentialgetrennt gegen den CS31-Systembus

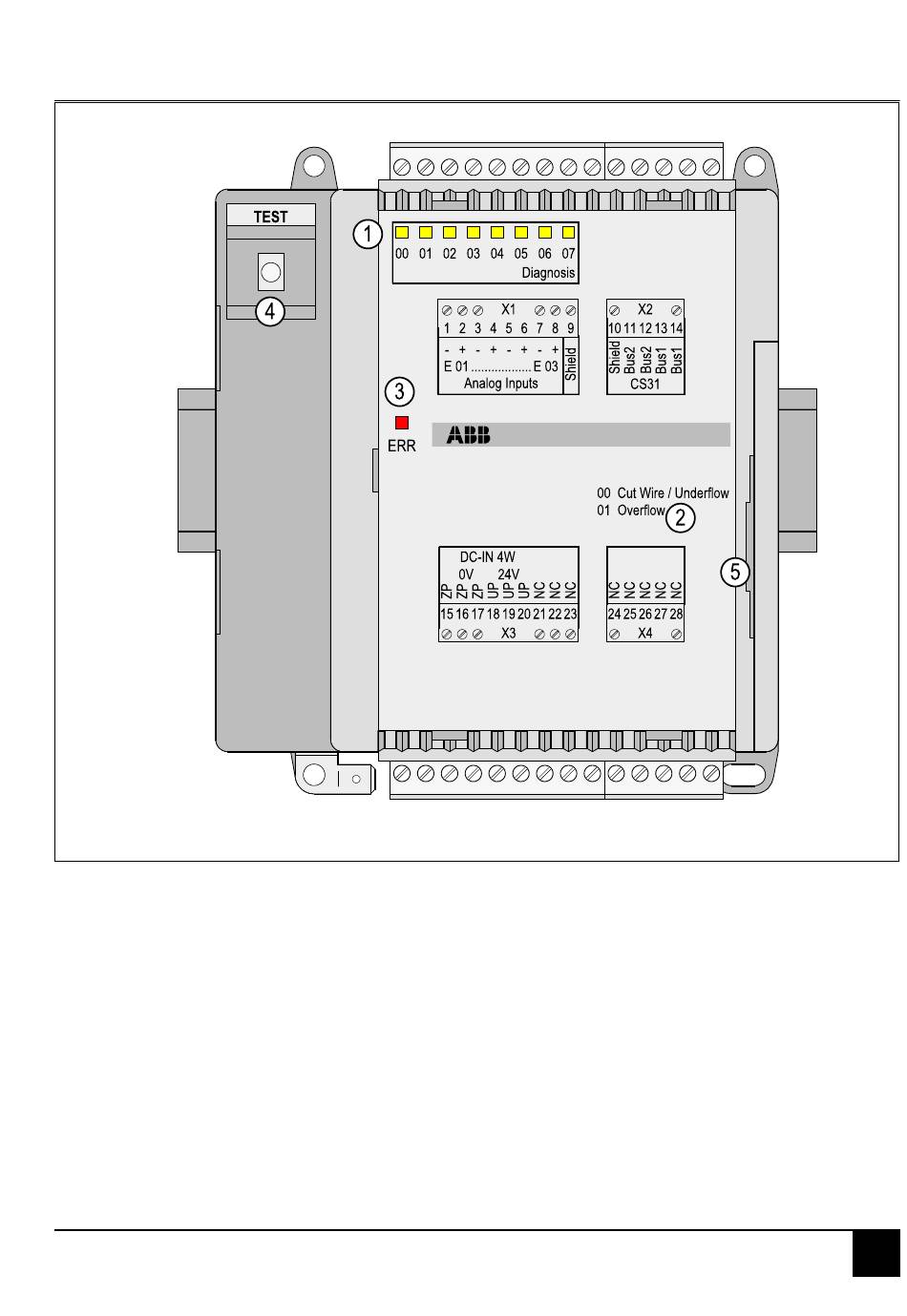

Bild 6-1: Sicherheitsgerichtetes, analoges Eingabemodul 07 AI 90-S
Inhalt
Verwendungszweck ................................................... 6-1
Anzeigen und Bedienelemente
auf der Frontplatte .............................................. 6-2
Funktionsbeschreibung ............................................. 6-2
Schaltungsprinzip ............................................... 6-2
Übertragungskennlinie ........................................ 6-3
Elektrischer Anschluß ............................................... 6-4
Adressierung (Einstellung der Moduladresse) ............ 6-6
Hilfs- und Diagnosefunktionen ................................... 6-7
Hochlaufverhalten ............................................... 6-7
Diagnose am Gerät ............................................. 6-7
Technische Daten ...................................................... 6-8
Montage und Abmessungen ............................... 6-9
907 PC 339 / Stand: 05.01
Advant Controller 31-S
Analog Input Unit
Verwendungszweck
Das Gerät 07 AI 90-S ist ein analoges Eingabemodul mit
4 Eingangskanälen für 4...20 mA.
Das Modul ist Teil der sicherheitsgerichteten SPS (Ad-

vant Controller 31-S). Es findet Einsatz in sicherheitsrele-

vanten Automatisierungsanlagen, die in die Anforderungs-
klassen 1...4 gemäß DIN V 19250 einzuordnen sind.

Es wird als Vorortmodul über den CS31-Systembus mit

der Zentrale 07 KT 94-S verbunden.

Die CS31-Systembusschnittstelle ist gegen das übrige
Gerät potentialgetrennt.
