4 Binäres Eingabemodul 07 DI 90-S, sicherheitsgerichtet,
24 V DC, 8 Eingänge, potentialgetrennt gegen den CS31-Systembus

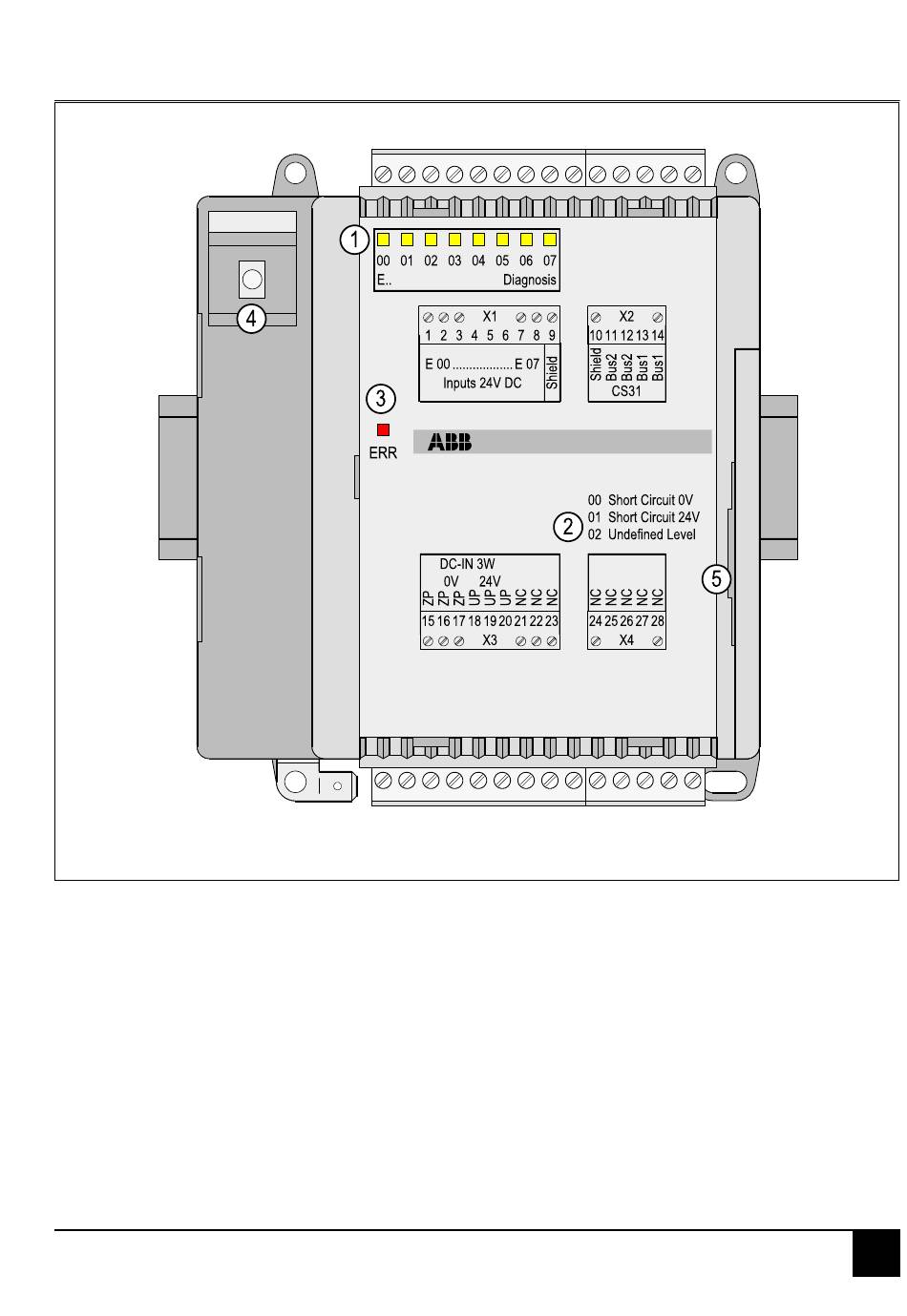

Bild 4-1: Sicherheitsgerichtetes, binäres Eingabemodul 07 DI 90-S
Inhalt

Verwendungszweck ................................................... 4-1

Anzeigen und Bedienelemente
auf der Frontplatte .............................................. 4-2
Funktionsbeschreibung ............................................. 4-2
Schaltungsprinzip ............................................... 4-3
Elektrischer Anschluß ............................................... 4-3
Adressierung (Einstellung der Moduladresse) ............ 4-6
Hilfs- und Diagnosefunktionen ................................... 4-7
Hochlaufverhalten ............................................... 4-7
Diagnose am Gerät ............................................. 4-7
Technische Daten ...................................................... 4-8
Montage und Abmessungen ............................... 4-9
907 PC 339 / Stand: 05.01
TEST
Advant Controller 31-S
Input Unit
07 DI 90-S
Verwendungszweck
Das Gerät 07 DI 90-S ist ein binäres Eingabemodul mit 8
Eingangskanälen für 24 V DC Sicherheitsgeber.
Das Modul ist Teil der sicherheitsgerichteten SPS (Ad-
vant Controller 31-S). Es findet Einsatz in sicherheitsrele-
vanten Automatisierungsanlagen, die in die Anforderungs-
klassen 1...4 gemäß DIN V 19250 einzuordnen sind.
Es wird als Vorortmodul über den CS31-Systembus mit
der Zentrale der 07 KT 94-S verbunden.
Die CS31-Systembusschnittstelle ist gegen das übrige
Gerät potentialgetrennt.
4-1 07 DI 90-S
