Adressierung (Einstellung der Moduladresse)

Bedeutung der 8 Schalter:
Schalter 1: muß immer in Stellung OFF stehen
Schalter 2: muß immer in Stellung OFF stehen
Schalter 3: Moduladresse Bit 4, --> OFF
Schalter 4: Moduladresse Bit 3, --> OFF
Schalter 5: Moduladresse Bit 2, Wertigkeit 4
Schalter 6: Moduladresse Bit 1, Wertigkeit 2
Schalter 7: Moduladresse Bit 0, Wertigkeit 1
Schalter 8: muß immer in Stellung OFF stehen
Beispiele: Moduladresse 0
EW 00,00 *
* Adreßeintrag am Verknüpfungselement S_LEA

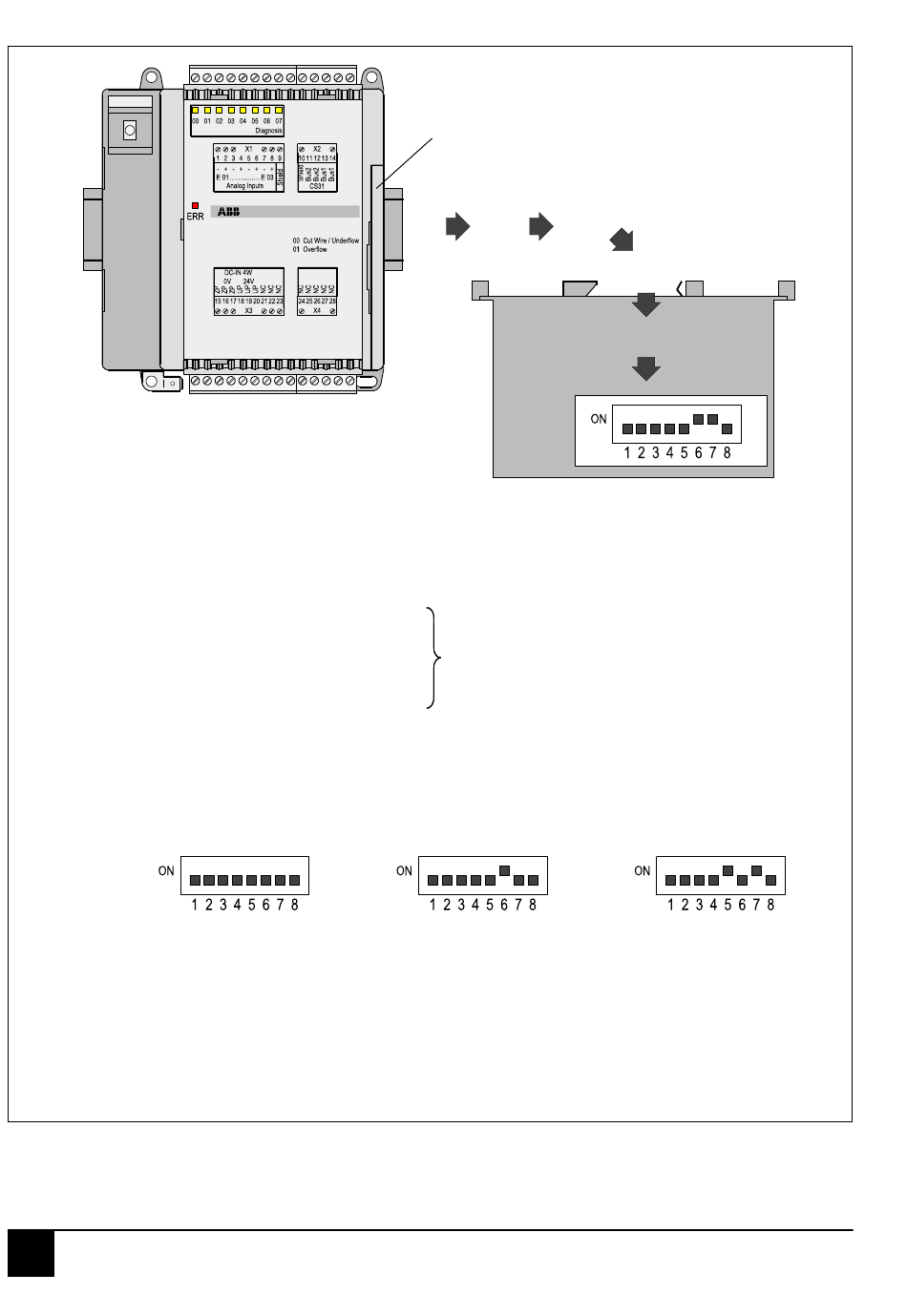

Bild 6-6: 07 AI 90-S, Einstellung der Moduladresse am DIL-Schalter
(siehe auch Kapitel 3.3 "Konfigurationsdaten der E/A-Module")
3
07 AI 90-S
Advant Contr. 31-S
Analog Input Unit
07 AI 90-S
Das Einstellen der Moduladresse (0...5) geschieht
mit einem DIL-Schalter. Der Schalter ist nach Abneh-
men der seitlichen Abdeckung erreichbar. Abdeckung
nach vorne abziehen, dabei leicht nach rechts kip-
pen. Der Schalter hat einen Deckel.
Die Summe der Wertigkeiten der Schalter in
Stellung ON ergibt die eingestellte Moduladresse,
z. B.: Schalter 6 = ON, Wertigkeit = 2 und
Schalter 7 = ON, Wertigkeit = 1
ergibt die Moduladresse 3.
Moduladresse 2
EW 02,00 *
6-6
Moduladresse 5
EW 05,00 *
