ABB i-bus EIB / KNX
2.3.2

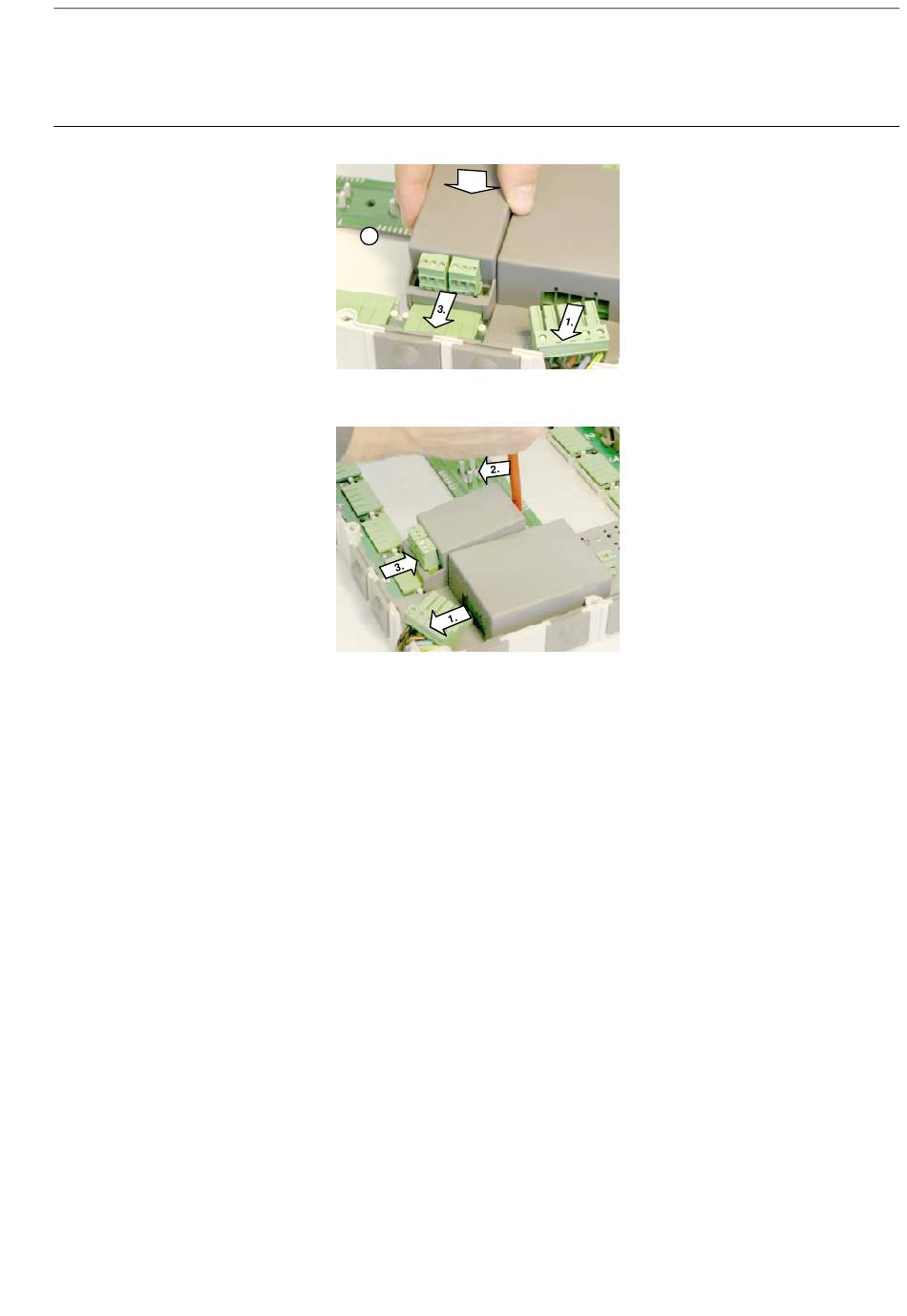

Installation der Module

2.3.3

Entfernen der Module

2.3.4

Montageschritte

© 2004 ABB STOTZ-KONTAKT GmbH
Vorabdruck: Hinweise auf vorderem Deckblatt beachten!
Raum-Controller, RC/A 8.1
4.
2.
1. Grundgerät montieren und Module einstecken
2. Endgeräte anschließen
3. Spannung anschließen und mit Handbedienung die Funktion testen
4. Gerät programmieren
Hinweis: Die Programmierung des Gerätes ist nur bei vorhandener
Versorgungsspannung möglich.
2CDG 110 001 R0011
1. Raum-Controller-Grundgerät
spannungsfrei schalten
2. Schutzfolie von den
Steuerleitungs-Kontaktflächen
entfernen
3. Einstecken des Moduls
4. Einrasten
1. Raum-Controller-Grundgerät
spannungsfrei schalten
2. Mit Schraubendreher Modul
ausrasten
3. Gerät leicht anheben und
durch Schieben in
Pfeilrichtung von der
Einspeise-Kontaktierung
lösen.
11
