ABB Advant Controller 31-S Sicherheitshandbuch Seite 30

3.4 Blitzschutz-/Verdrahtungskonzept

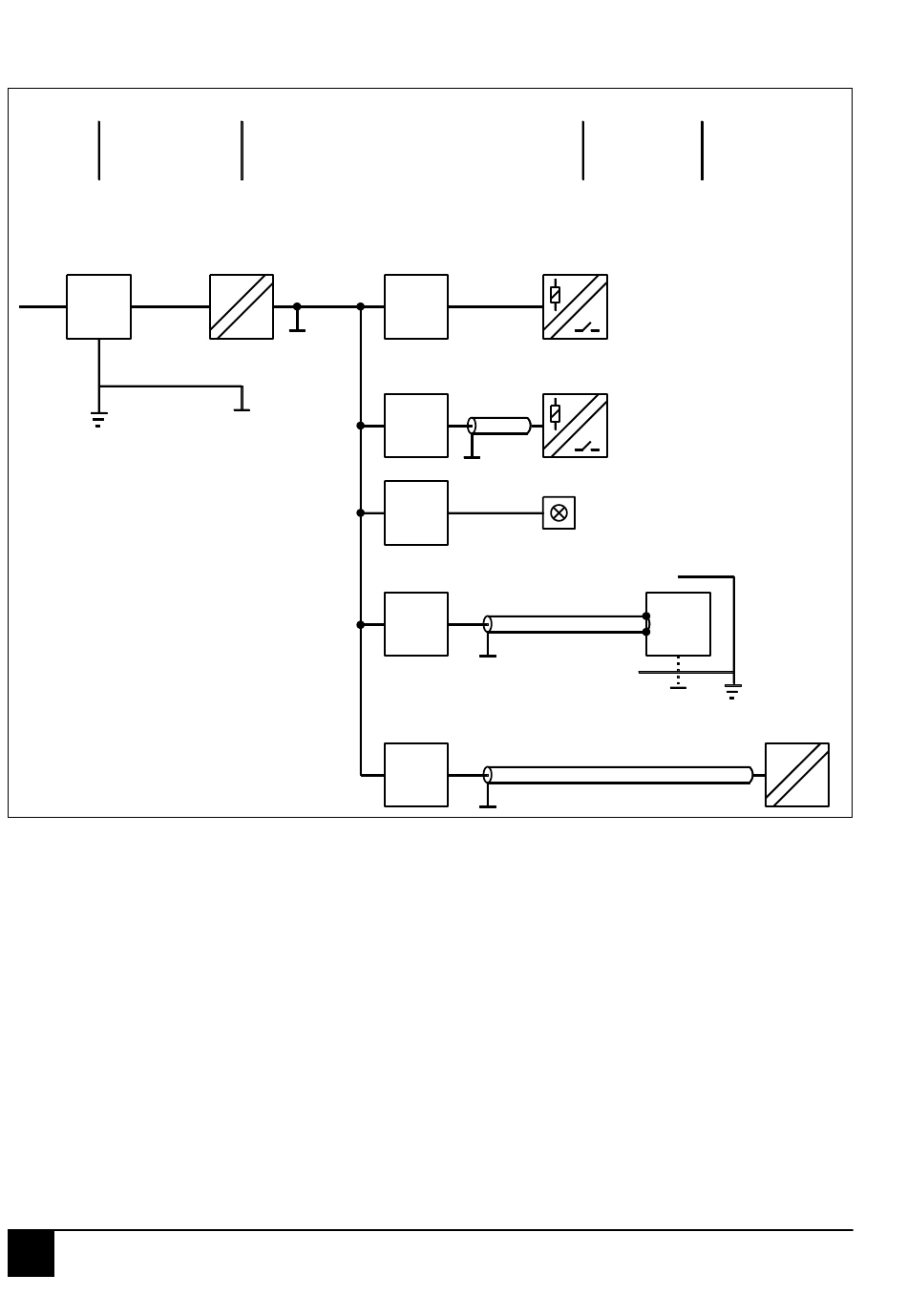

3.4.1 Blitzschutzkonzept
Installationsklasse
4 3
Nieder-
spannungs-
netz
Primär-
schutz
3.4.1.1 Anschluß an Niederspannungsnetz
- Erdung der Anlage (z.B. Kran-Konstruktion)
- Verbindung des Niederspannungsnetzes mit der
Metallkonstruktion über Ventilableiter (Primär-
schutz) im ersten Schaltschrank oder im
Baustromverteiler, wenn die Zuleitung < 10 m und
ein Potentialausgleich zwischen Konstruktion und
PE erfolgt
- Verbindung von PE mit der Metallkonstruktion in
jedem Schaltschrank
Bei Straßenverkehrs-Signalanlagen (SVA) müssen die
Bestimmungen der DIN VDE 0832 Kapitel 5 (Schutz ge-
gen gefährliche Körperströme) und 6 (Sonstige Schutz-
maßnahmen) eingehalten werden.
3.4.1.2 Anschluß der Elektronik
- Die 0 V der 24 V DC Versorgung ist am Netzgerät
3
Hardware-Projektierung
Netzgerät Elektronik
Kleinspannung
0
Potentialfreies
Gerät
Prozeßleitung
< 10m
Prozeßleitung
> 10m
Erdung
optional
zu erden
- Signal- und Busleitungen, welche den Schalt-
schrank verlassen, sind abzuschirmen
- Metallische Gebergehäuse sind generell mit den
Schirmen zu verbinden.
Bei ausreichendem Potentialausgleich zwischen
Gebergehäuse und Schaltschrank ist
- der Schirm in jedem Schaltschrank nieder-
impedant mit Schrankmasse zu verbinden
- geberseitig der Schirm niederimpedant mit
dem Gehäuse zu verbinden
Wenn kein direkter Blitzeinschlag erfolgen kann,
können Gebergehäuse alternativ isoliert montiert
werden.
- Bei Verbindungen zu potentialfreien Geräten
im Schaltschrank (z.B. Schütze) sind keine
Maßnahmen bezüglich Schirmung zu treffen.
3-8
3 4
Prozeßleitung
außerhalb
Schaltschrank
Geber im Metall-
gehäuse
Potential-
ausgleich
isolierter Geber ohne
Metallgehäuse
