ABB Advant Controller 31-S Sicherheitshandbuch Seite 21

Mechanische Abmessungen der sicherheitsgerichteten 07 KT 94-S
Montagearten:
Befestigung auf Hutprofilschiene:
Die Gerätetiefe beträgt 85 mm. Die Schnittstellenbuchse COM1 ist tiefergelegt, so daß auch bei
aufgestecktem Schnittstellenkabel die erforderliche Einbautiefe nicht größer wird. Wird jedoch eine
Hutprofilschiene verwendet, erhöht sich die Einbautiefe um die Bautiefe der Schiene.
Die Maße für die Montagebohrungen sind fett gedruckt.

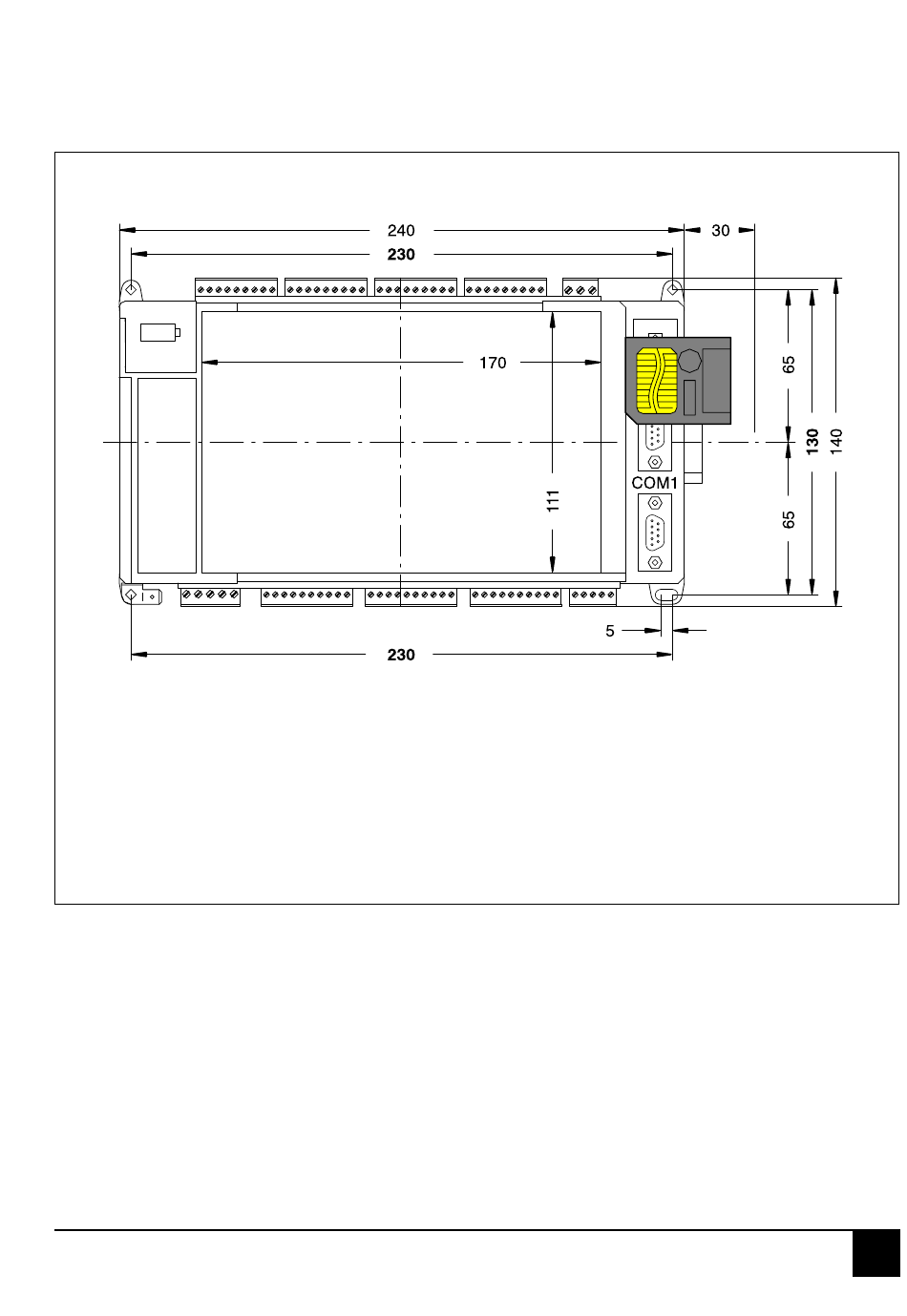

Bild 2-8: Montage von 07 KT 94-S
907 PC 339 / Stand: 05.01
auf Hutprofilschiene oder durch Anschrauben
nach DIN EN 50022-35, 15 mm tief.
Die Hutprofilschiene liegt mittig zwischen Ober-
kante und Unterkante des Gerätes.
2-11 Systemdaten
Alle Maße in mm.
3
