ABB Advant Controller 31-S Sicherheitshandbuch Seite 50

Anschluß einer
Ausgangslast
HINWEIS:
Der Anschluß des
Schutzleiters PE ist
zur Störspannungs-
ableitung zwin-
gend erforderlich
(siehe auch Kapitel
Hardware-Projek-
tierung).
Anschluß der
Prozeßspannung UP/ZP
UP-Schiene (+24 V)
ZP-Schiene (0 V)
ACHTUNG:
!
Unbedingt auf die richtige
Polarität der Spannung
achten
Die Klemmen ZP und UP sind zur Einspeisung der Geräteausgänge vorgesehen. Die Klemmen
M und L+ (galvanisch getrennt von ZP und UP) versorgen die Geräteinnenschaltung. Falls ZP
und UP oder M und L+ von Gerät zu Gerät durchgeschleift werden sollen, ist folgendes zu
beachten:
- Beim Abziehen des Klemmenblocks wird die Stromversorgung für die nachfolgenden Geräte
unterbrochen.
- An den Klemmen (und Steckverbindungen) darf ein Gesamtstrom von 4 A nicht überschritten
werden.

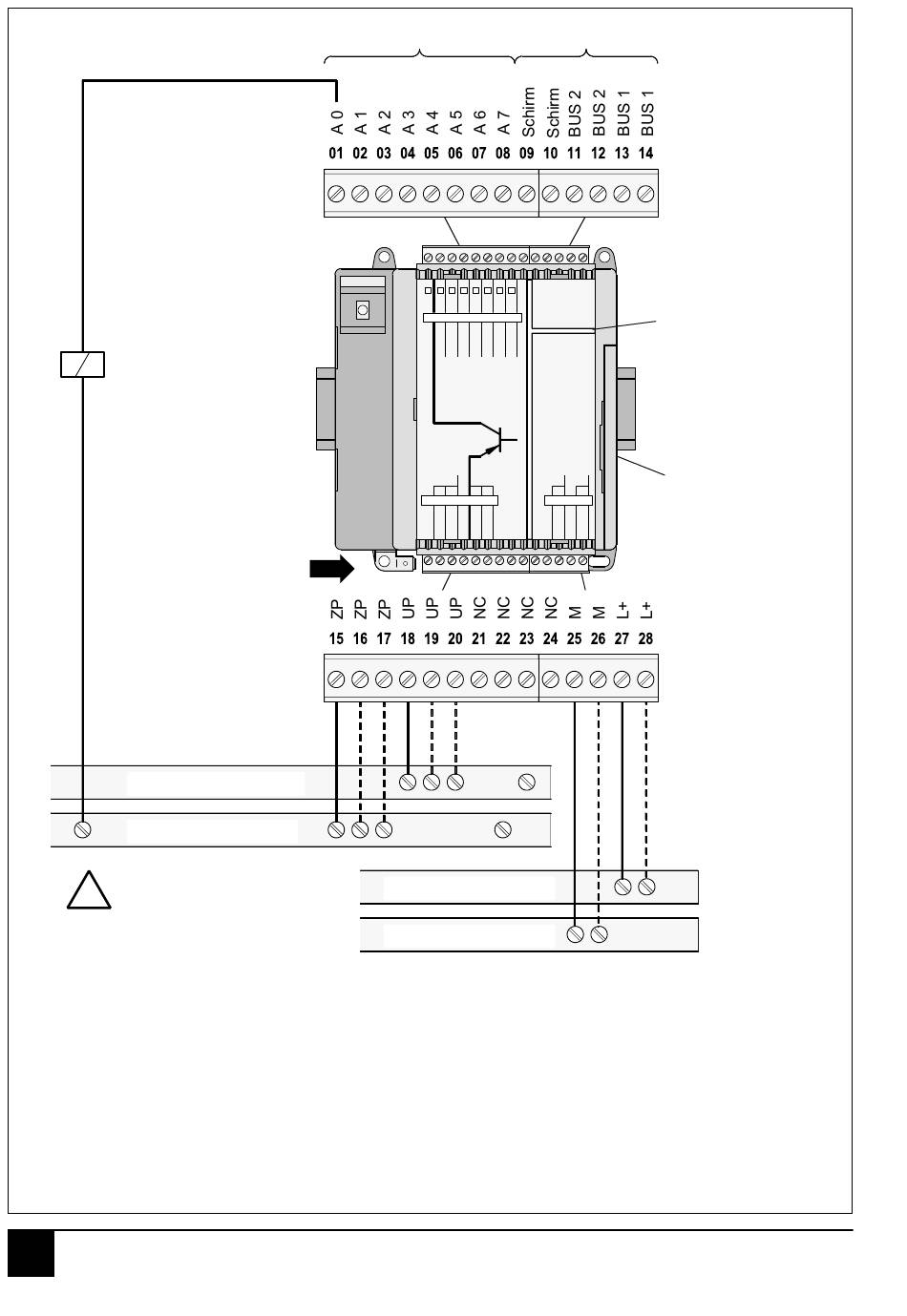

Bild 5-3: 07 DO 90-S, Anschlußbelegung und Anschlußbeispiel für einen Ausgang
3
07 DO 90-S
8 binäre Eingänge
L+ Schiene (+24 V)
M-Schiene (0 V)
5-4
CS31-Systembus
CS31
galvanische
Bus
Trennung
Einstellung
der Modul-
NC = nicht belegte
Anschlüsse
Anschluß der
Versorgungs-
spannung L+/M
adresse
907 PC 339 / Stand: 05.01
