Adressierung (Einstellen der Moduladresse)
Bedeutung der 8 Schalter:
Schalter 1: muß immer in Stellung OFF stehen
Schalter 2: muß immer in Stellung OFF stehen
Schalter 3: Moduladresse Bit 4, Wertigkeit 16
Schalter 4: Moduladresse Bit 3, Wertigkeit 8
Schalter 5: Moduladresse Bit 2, Wertigkeit 4
Schalter 6: Moduladresse Bit 1, Wertigkeit 2
Schalter 7: Moduladresse Bit 0, Wertigkeit 1
Schalter 8: muß immer in Stellung OFF stehen
Beispiele:
Moduladresse 0
A 00,00 *
E 00,00
* Adreßeintrag am Verknüpfungselement S_LAB, S_SAB

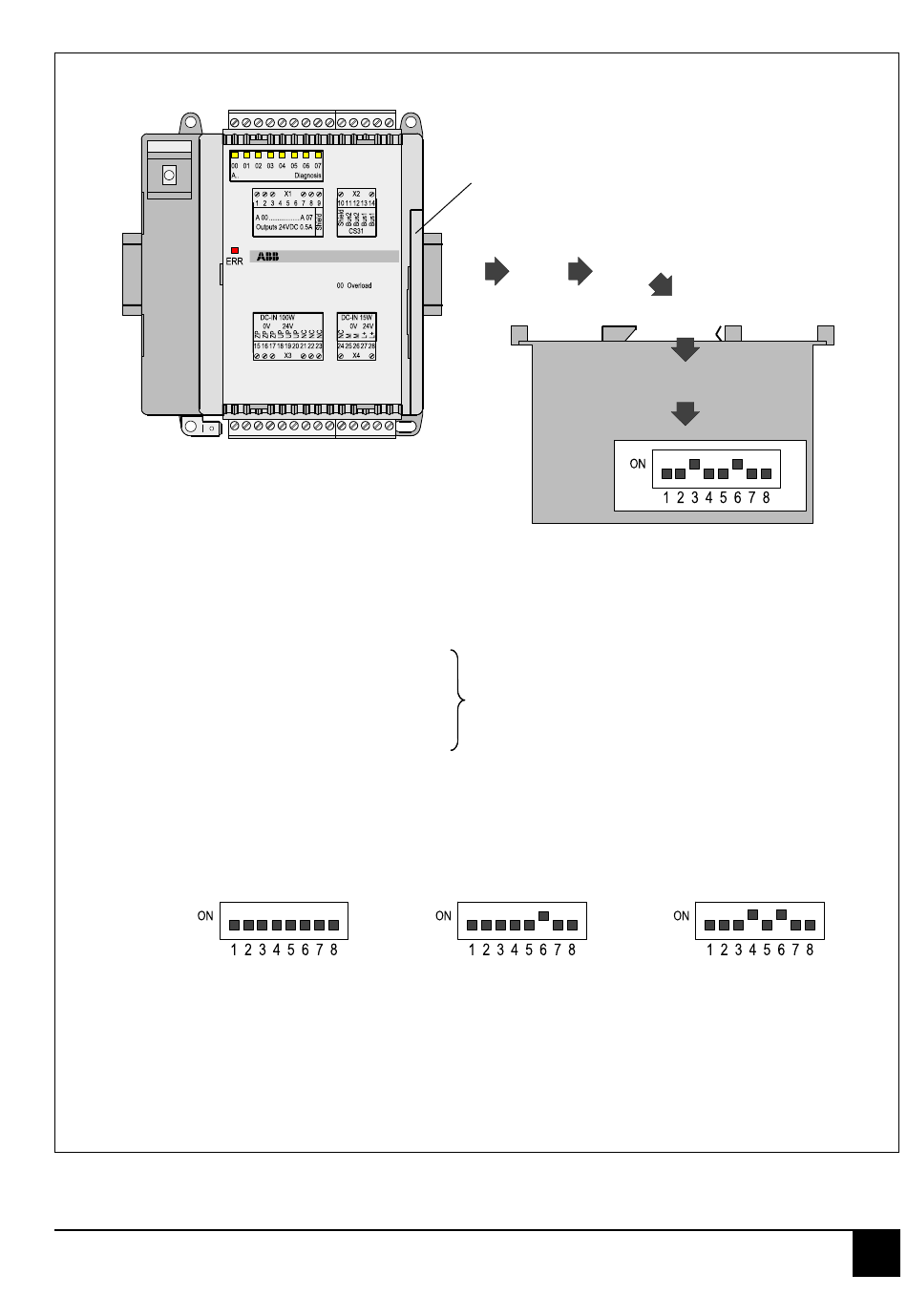

Bild 5-4: 07 DO 90-S, Einstellung der Moduladresse am DIL-Schalter
(siehe auch Kapitel 3.3 "Konfigurationsdaten der E/A-Module")
907 PC 339 / Stand: 05.01
07 DO 90-S
Advant Contr. 31-S
Output Unit
Das Einstellen der Moduladresse (0...31) geschieht
mit einem DIL-Schalter. Der Schalter ist nach Abneh-
men der seitlichen Abdeckung erreichbar. Abdeckung
nach vorne abziehen, dabei leicht nach rechts kip-
pen. Der Schalter hat einen Deckel.
Die Summe der Wertigkeiten der Schalter in
Stellung ON ergibt die eingestellte Moduladresse,
z. B.:
Schalter 3 = ON, Wertigkeit = 16 und
Schalter 6 = ON, Wertigkeit = 2
ergibt die Moduladresse 18.
Moduladresse 2
A 02,00 *
E 02,00
5-5
Moduladresse 10
A 10,00 *
E 10,00
07 DO 90-S
