ABB Advant Controller 31-S Sicherheitshandbuch Seite 55

Montage und Abmessungen
Befestigung des Gerätes auf der Hutprofilschiene
Am einfachsten und schnellsten läßt sich das Gerät durch
Aufschnappen auf eine Hutprofilschiene (nach DIN EN
50022-35, 15 mm tief) befestigen. Weder für die Montage
noch für die Demontage sind Werkzeuge erforderlich. Die
Hutprofilschiene liegt mittig zwischen Oberkante und Un-
terkante des Gerätes.
20
Die Gerätebautiefe beträgt 85 mm. Wird eine Hutprofilschiene für die Montage verwendet, erhöht sich die
Einbautiefe um die Bautiefe der Schiene.

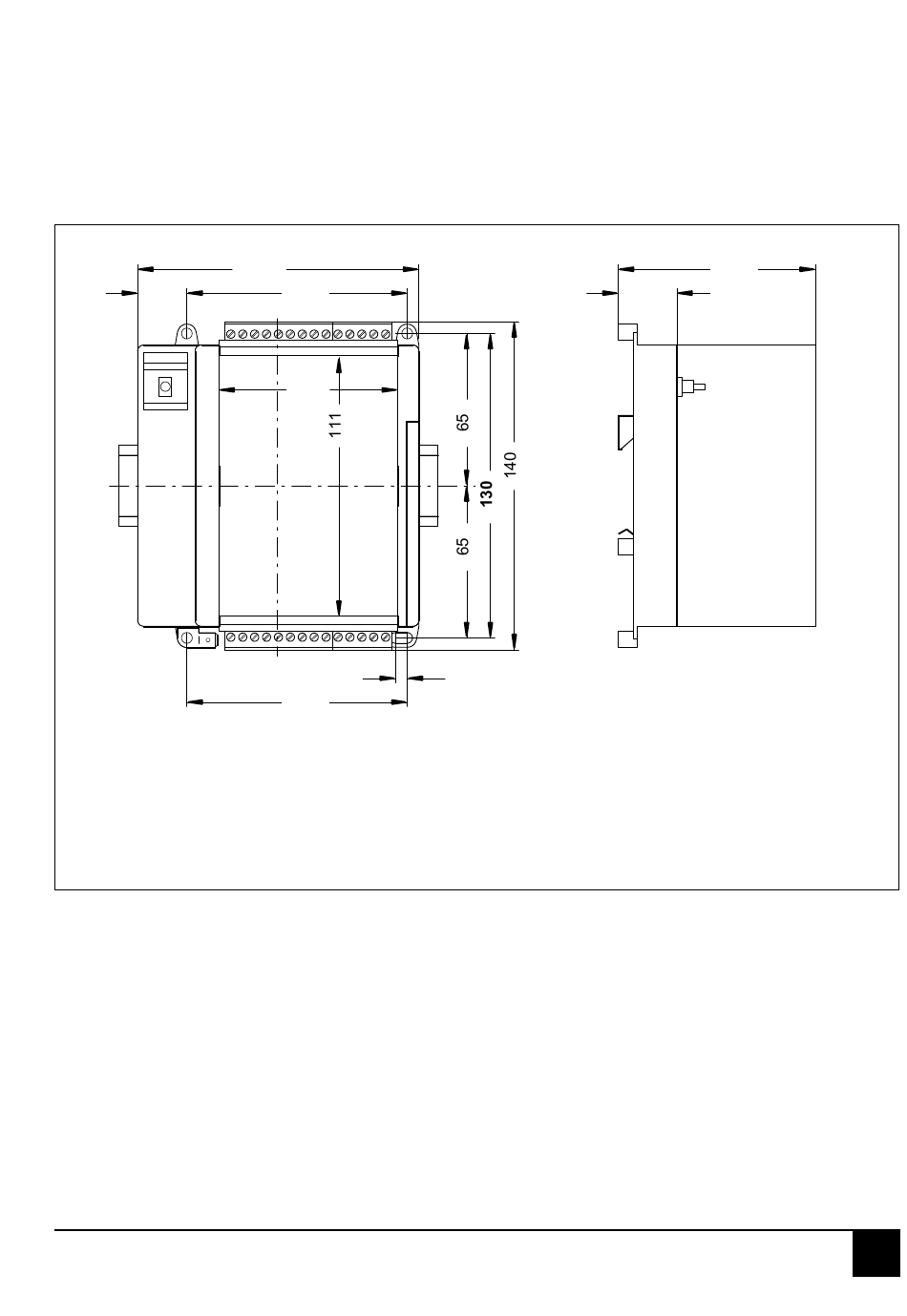

Bild 5-5: 07 DO 90-S, Äußere Abmessungen, Maße für Montagebohrungen fett
Montagehinweise
Einbaulage
Kühlung
907 PC 339 / Stand: 05.01
120
94
75
5
94
Befestigung des Gerätes durch Anschrauben
Mit 4 Schrauben M4 läßt sich das Gerät auf einer Monta-
gefläche (z. B. Schaltschrankrückwand) festschrauben.
Folgende Skizze zeigt die Lage der Befestigungslöcher
sowie alle für den Einbau wichtigen Abmessungen.
Alle Maße in mm.
vertikal, Anschlußklemmen nach oben und unten
Die natürliche Konvektionskühlung darf nicht durch
Kabelkanäle oder andere Schaltschrankeinbauten
behindert werden.
5-9 07 DO 90-S
85
25
3
