Adressierung der sicherheitsgerichteten E/A-Geräte
(Einstellung der Moduladresse)
Bedeutung der 8 Schalter:
Schalter 1: muß immer in Stellung OFF stehen
Schalter 2: muß immer in Stellung OFF stehen
Schalter 3: Moduladresse Bit 4, Wertigkeit 16
Schalter 4: Moduladresse Bit 3, Wertigkeit 8
Schalter 5: Moduladresse Bit 2, Wertigkeit 4
Schalter 6: Moduladresse Bit 1, Wertigkeit 2
Schalter 7: Moduladresse Bit 0, Wertigkeit 1
Schalter 8: muß immer in Stellung OFF stehen

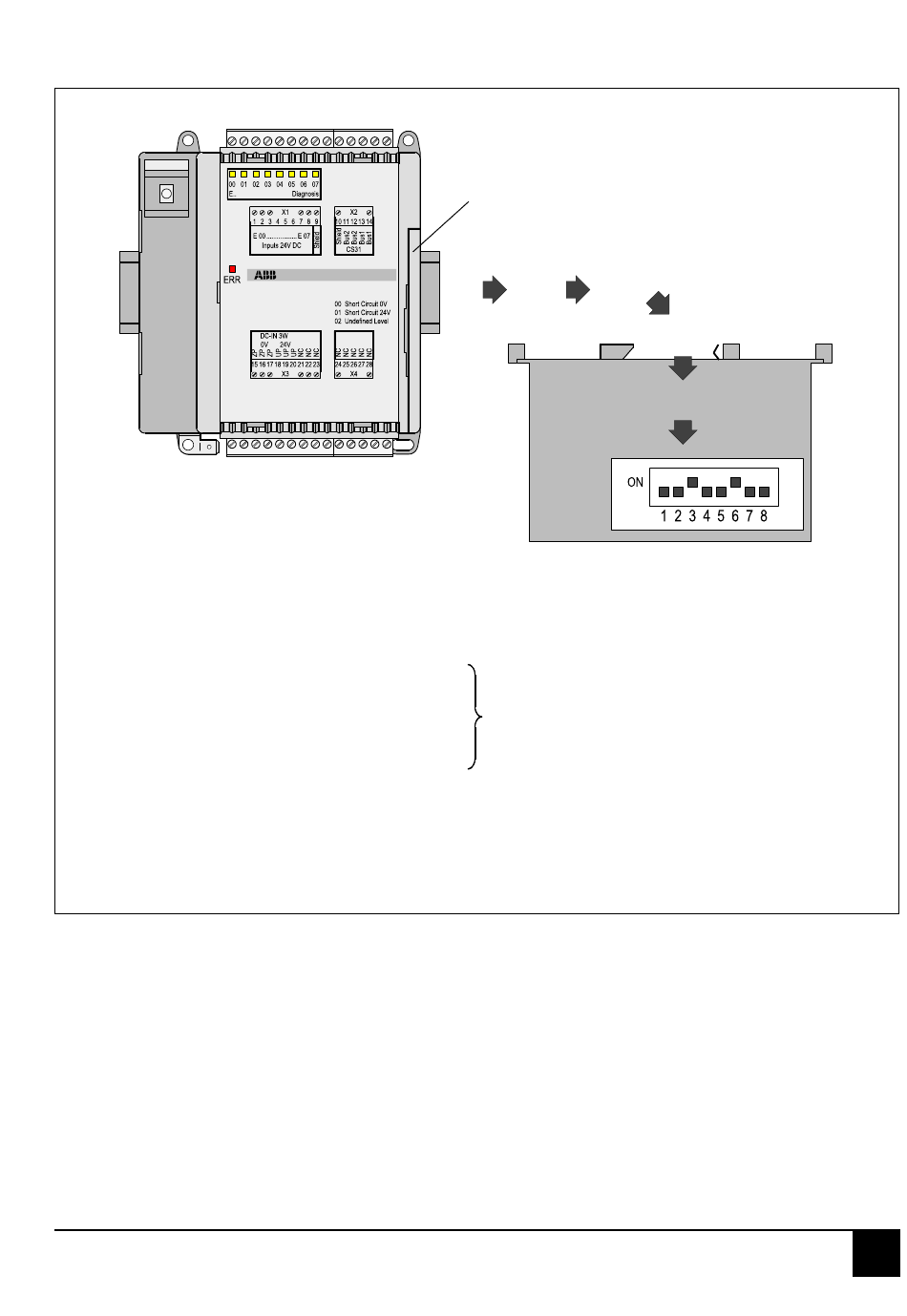

Bild 3-1: Einstellung der Moduladresse am DIL-Schalter in den sicherheitsgerichteten Modulen
907 PC 339 / Stand: 08.01
07 DI 90-S
Advant Contr. 31-S
Input Unit
Das Einstellen der Moduladresse (0...31) geschieht
mit einem DIL-Schalter. Der Schalter ist nach Abneh-
men der seitlichen Abdeckung erreichbar. Abdeckung
nach vorne abziehen, dabei leicht nach rechts kip-
pen. Der Schalter hat einen Deckel.
Die Summe der Wertigkeiten der Schalter in
Stellung ON ergibt die eingestellte Moduladresse,
z. B.:
Schalter 3 = ON, Wertigkeit = 16 und
Schalter 6 = ON, Wertigkeit = 2
ergibt die Moduladresse 18.
