Die Verdrahtung mit Stichleitungen ist nicht zulässig.
CS31-Busmaster
120 Ω
120 Ω

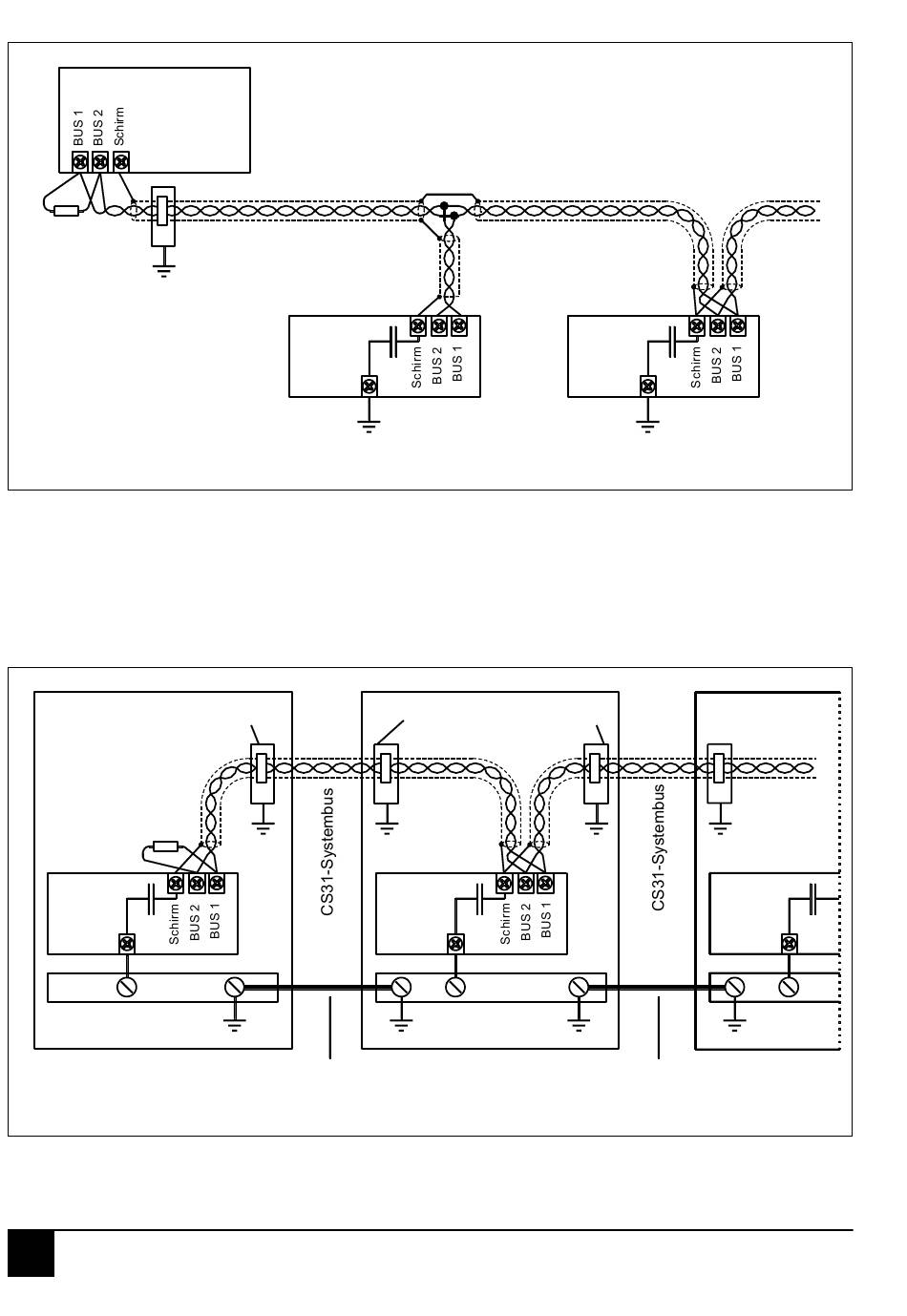

Bild 2-3: Eine Verdrahtung mit Stichleitungen ist nicht zulässig.
Erdung
Die Kabelschirme sind möglichst direkt zu erden, damit Störungen abgeleitet werden.
Fall a:
Mehrere Schaltschränke, es ist durch stromtragfähige metallische Verbindungen (Stahlkonstruktion, Erdungsschie-
nen usw.) sichergestellt, daß keine Potentialunterschiede auftreten. Die direkte Erdung ist zu wählen.
direkte Erdung am
Schaltschrankeintritt
120 Ω
CS31-
Master 1
)
Schaltschrank 1
Bild 2-4: Direkte Erdung
) Der Kondensator ist nur bei den Modulen vorhanden,
1
die den Modulträger ECZ benötigen.
3
CS31-Systembus
CS31-
Slave
stromtragfähige Verbindung
Systemdaten
FALSCH!
Stichleitungen sind
nicht zulässig
CS31-Systembus
1
)
direkte Erdung am
Schaltschrankeintritt
CS31-
1
Slave
)
Schaltschrank 2
2-6
RICHTIG!
Busleitungen von Gerät zu
Gerät durchgeschleift
CS31-
1
Slave
)
CS31-
Slave
stromtragfähige Verbindung
1
)
