ABB Advant Controller 31-S Sicherheitshandbuch Seite 41

siehe
Seite 4-3
680 Ω
Anschluß des Sicher-
UP
heits-Gebers an die
selbe UP-Schiene, wie
das Modul selbst!
Achtung: nicht benutz-
te Signaleingänge
müssen über Wider-
stände von 680 Ω und
5,6 kΩ an ZP (+24 V)
gelegt werden. Nicht
beschaltete Signalein-
gänge führen zu einer
externen Fehleranzeige
am Gerät (siehe auch
Seite 4-3).
HINWEIS:
Der Anschluß des
Schutzleiters PE ist
zur Störspannungs-
ableitung zwin-
gend erforderlich
(siehe auch Kapitel
Hardware-Projek-
tierung).
Anschluß der Prozeß-
versorgungsspannung
UP-Schiene (+24 V)
ZP-Schiene (0 V)
ACHTUNG:
!
Die Klemmen ZP und UP sind zur Versorgung des Gerätes vorgesehen (siehe oben).
Falls ZP und UP von Gerät zu Gerät durchgeschleift werden sollen, ist folgendes zu beachten:
- Beim Abziehen des Klemmenblocks wird die Stromversorgung für die nachfolgenden Geräte
unterbrochen.
- An den Klemmen (und Steckverbindungen) darf ein Gesamtstrom von 4 A nicht überschritten
werden.

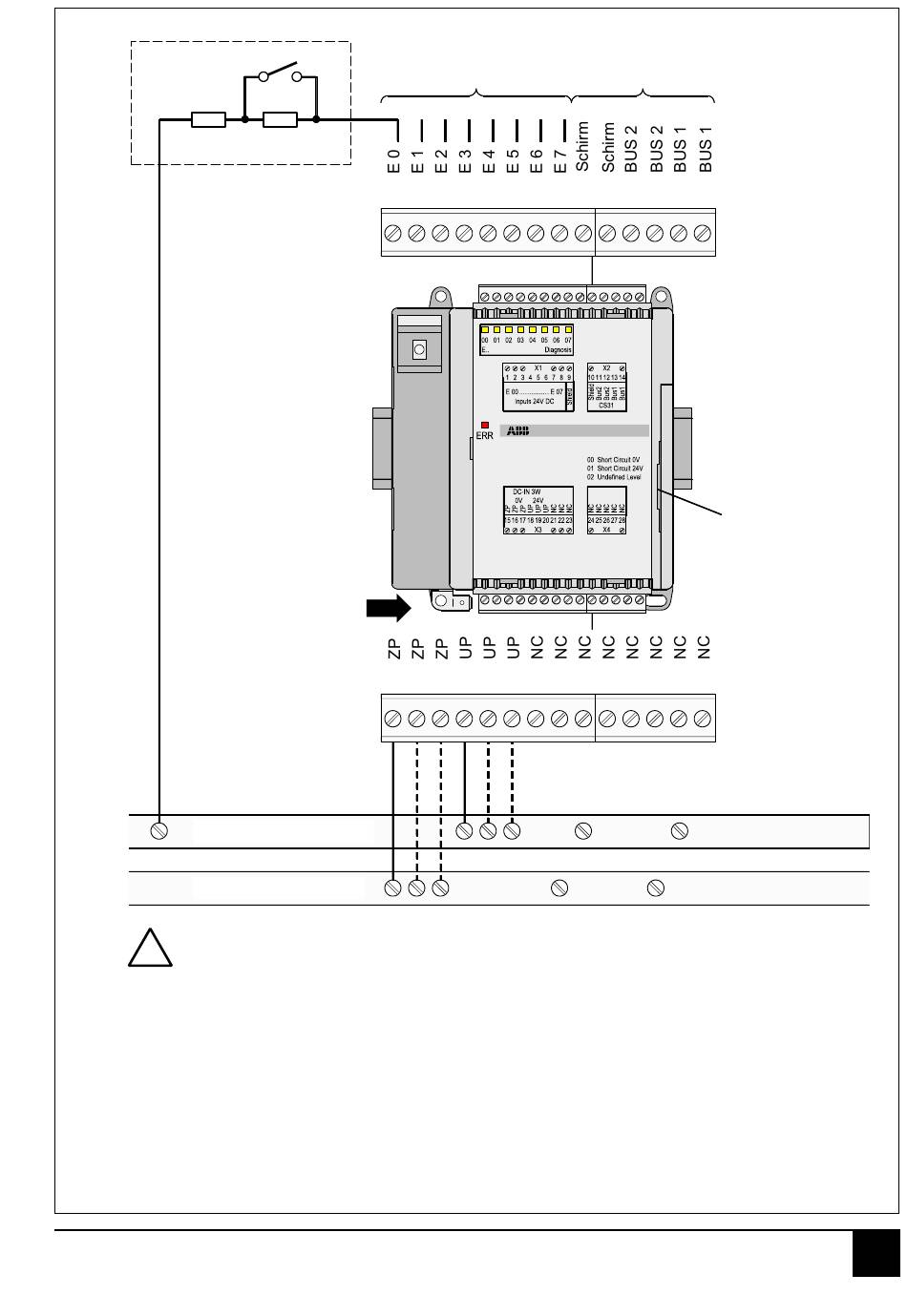

Bild 4-4: 07 DI 90-S, Anschlußbelegung und Anschlußbeispiel für einen Sicherheits-Geber
907 PC 339 / Stand: 05.01
8 binäre Eingänge
5,6 kΩ
01 02 03 04 05 06 07 08 09 10 11 12 13 14
15 16 17 18 19 20 21 22 23 24 25 26 27 28
Unbedingt auf die richtige Polarität der Spannung achten:
UP = +24 V, ZP = 0 V (Bezugspotential)
CS31-Systembus
07 DI 90-S
Advant Contr. 31-S
Input Unit
NC = nicht belegte Anschlüsse
4-5
Einstellung
der Modul-
adresse
07 DI 90-S
3
