5 Binäres Ausgabemodul 07 DO 90-S, sicherheitsgerichtet,
24 V DC, 8 Ausgänge, potentialgetrennt
TEST

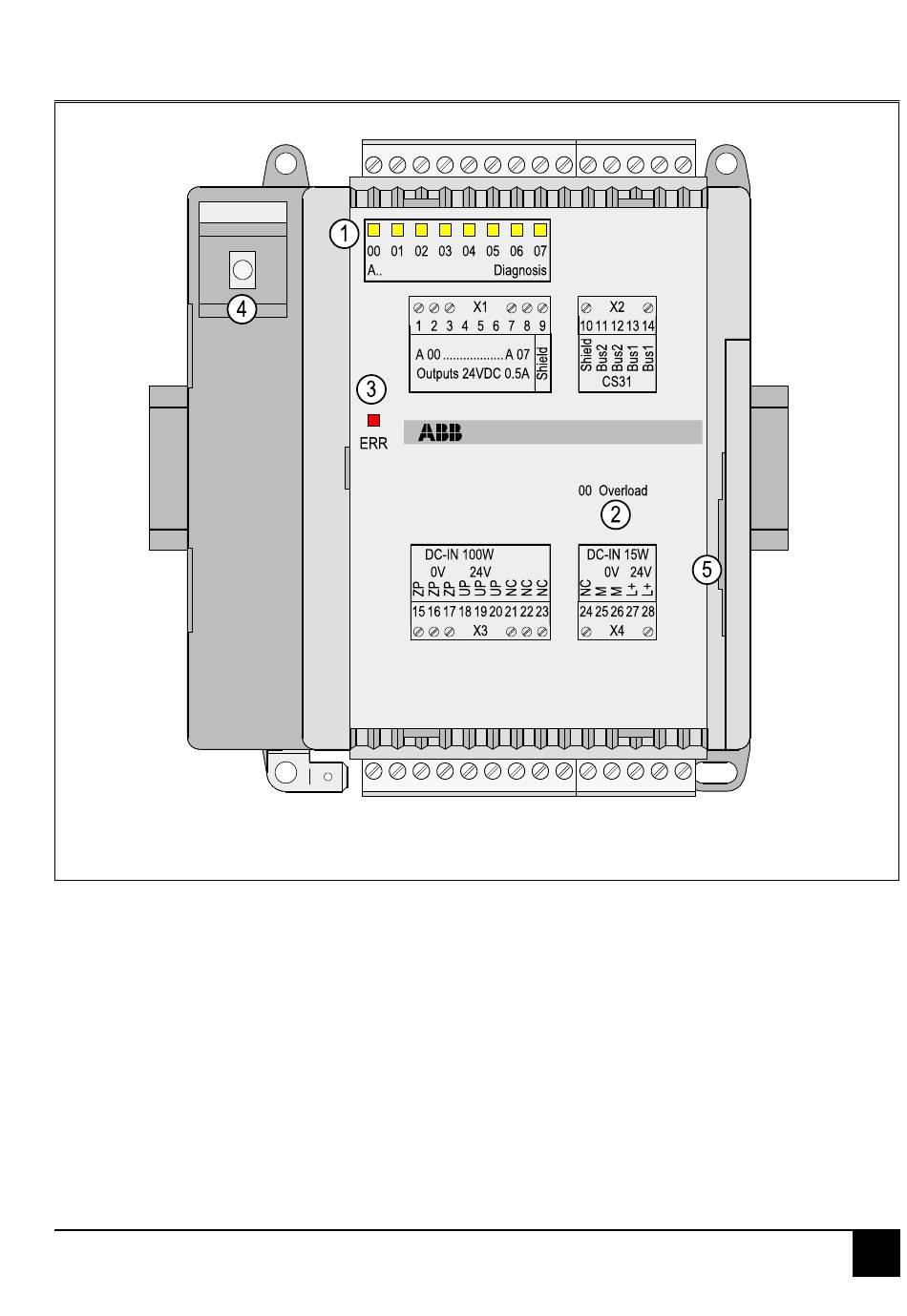

Bild 5-1: Sicherheitsgerichtetes, binäres Ausgabemodul 07 DO 90-S
Inhalt
Verwendungszweck ................................................... 5-1
Anzeigen und Bedienelemente
auf der Frontplatte .............................................. 5-2
Funktionsbeschreibung ............................................. 5-2
Elektrischer Anschluß ............................................... 5-3
Adressierung (Einstellung der Moduladresse) ............ 5-5
Hilfs- und Diagnosefunktionen ................................... 5-6
Hochlaufverhalten ............................................... 5-6
Diagnose am Gerät ............................................. 5-6
Technische Daten ...................................................... 5-7
Montage und Abmessungen ............................... 5-8
907 PC 339 / Stand: 05.01
Advant Controller 31-S
Output Unit
Verwendungszweck
Das Gerät 07 DO 90-S ist ein binäres Ausgabemodul mit
8 potentialgetrennten Ausgangskanälen für 24 V DC.
Das Modul ist Teil der sicherheitsgerichteten SPS (Ad-
vant Controller 31-S). Es findet Einsatz in sicherheitsrele-
vanten Automatisierungsanlagen, die in die Anforderungs-
klassen 1...4 gemäß DIN V 19250 einzuordnen sind.
Es wird als Vorortmodul über den CS31-Systembus mit
der Zentrale 07 KT 94-S verbunden.
Die CS31-Systembusschnittstelle ist gegen das übrige
Gerät potentialgetrennt.
5-1
07 DO 90-S
07 DO 90-S
3
