Hilfs- und Diagnosefunktionen
Hochlaufverhalten
Nach dem Einschalten der Versorgungsspannung (UP)
leuchtet die LED 'ERR' für ca. 15 s während des Ein-
schalt-Selbsttest des Moduls auf.
Danach blinkt die LED 'ERR', bis das Modul in den CS31-
Buszyklus aufgenommen worden ist.
Das Erlöschen der LED 'ERR' zeigt den fehlerfreien Selbst-
test sowie das Ende der Initialisierung und Aufnahme am
CS31-Systembus an.
Leuchtet die LED 'ERR' nach dem Spannungszuschalten
dauernd auf (> 15 s), so liegt ein interner Fehler vor.
Liegt kein externer Fehler vor, bleiben die LEDs zur Ka-
nalanzeige bis zum Abschluß der Initialisierung dunkel.
Danach zeigen sie einen überschlägigen Wert des ersten
Eingangskanals E0 wie folgt an:
- bei < 4 mA leuchtet keine der LEDs
- mit steigendem Eingangsstrom leuchtet zunächst LED
01, dann zusätzlich LED 02 usw.
- bei > 20 mA leuchten alle LEDs.
Beispiel:
Eingangsstrom = 14 mA, die ersten 5 LEDs
sind hell

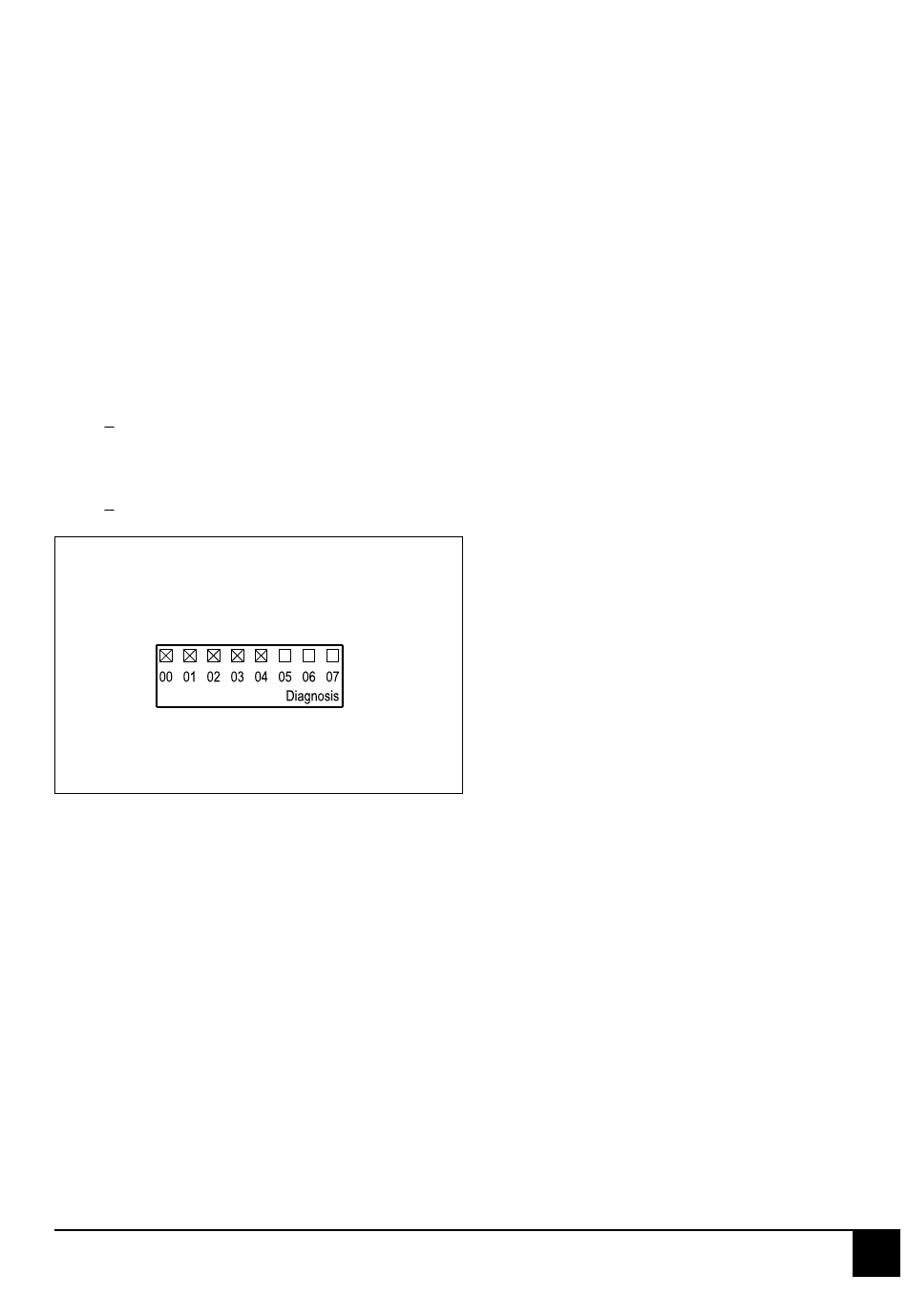

Bild 6-7: Anzeige des analogen Eingangssignals
über 8 gelbe LEDs
Mit dem ersten Drücken der Test-Taste wird der Kanal E0
ausgewählt: Die zugehörigen LEDs blinken. Nach dem
Loslassen der Taste wird der Analogwert des Kanals E0
angezeigt. Der gleiche Vorgang kann für die Kanäle E1,
E2 und E3 wiederholt werden.
Weitere Diagnoseinformationen befinden sich im Griff 7
unter "Arbeitsblatt für die Fehlersuche im Terminalbetrieb".
Sicherungen
Das Gerät besitzt intern eine eingelötete Mikrosicherung
für die Versorgungsspannung UP. Löst diese Sicherung
aus, so ergibt sich das folgende Fehlerbild:
- Das Gerät hat keine Funktion mehr.
- Alle LEDs sind dunkel.
Das Gerät muß ausgewechselt werden.
907 PC 339 / Stand: 05.01
Diagnose am Gerät
Das Modul unterscheidet 2 verschiedene Fehlertypen:
• Externe Fehler:
- Bereichsunterschreitung / Underflow / Cut Wire
(Eingangsstrom < 3,6 mA, Geber liefert zu wenig
Strom oder die Leitung ist unterbrochen)
- Bereichsüberschreitung / Overflow
(Eingangsstrom > 20,4 mA, Geber liefert zu viel
Strom)
• Interne Fehler:
- alle anderen Fehler
Anmerkung: Aus Sicherheitsgründen werden nur die
vom Gerät eindeutig als "Externer Fehler" diagnosti-
zierten Fehler als "Externe Fehler" angezeigt. Fehler
wie "Eingangssignal geringfügig außerhalb des Tole-
ranzbereiches" oder "Flankenanstieg des Eingangssi-
gnales langsamer als spezifiziert" können auch zu ei-
nem "Internen Fehler" führen. Aus diesem Grund ist
die Anzeige eines "Internen Fehlers" allein noch keine
eindeutige Aussage, daß ein Gerät defekt ist.
Fehlerreaktion auf externe Fehler:
• Die LED 'ERR' beginnt zu blinken.
• Am gestörten Kanal wird das zuletzt gemessene Si-
gnal eingefroren.
• Der Fehler kann über den Testtaster des Moduls abge-
fragt werden.
• Die nicht gestörten Eingangskanäle arbeiten weiter.
• Der Kanal wird über das VE 'S_LEA' für die AC31-Zen-
traleinheit als gestört gekennzeichnet.
• Der Fehler kann nach Behebung der Fehlerursache über
den Testtaster quittiert werden.
Fehlerreaktion auf interne Fehler:
• Die LED 'ERR' und alle Eingangskanal-LEDs leuchten
dauerhaft.
• Das Modul stellt die Verarbeitung aller Eingangssigna-
le ein.
• Das gesamte Modul wird über das VE 'S_LEA' für die
AC31-ZE als gestört gekennzeichnet.
• Der Fehler kann nach Behebung der Fehlerursache
durch AUS/EIN-Schalten der Versorgungsspannung UP
quittiert werden.
Diagnose externer Fehler:
• Mit dem Drucktaster "TEST" werden die einzelnen Ka-
näle nacheinander angewählt. Nach dem Drücken des
Drucktasters "TEST" beginnen die LEDs des angewähl-
ten Kanals zu blinken. Nach dem Loslassen des Druck-
tasters erscheint in den Kanal-LEDs für ca. 2 s die
Fehleranzeige des angewählten Kanals (z. B. LED 01
für Bereichsunterschreitung / Underflow).
