ABB Advant Controller 31-S Sicherheitshandbuch Seite 34

Signalleitung
Signalleitung
CS31-System-
bus (verdrillte
Leitungen)
Masseanschluß
Versorgungs-
spannung der
Überspannungs-
kategorie II
(siehe auch Kap.
3.5.3)
Erdung über
25 mm
2
oder Metall-
aufbau

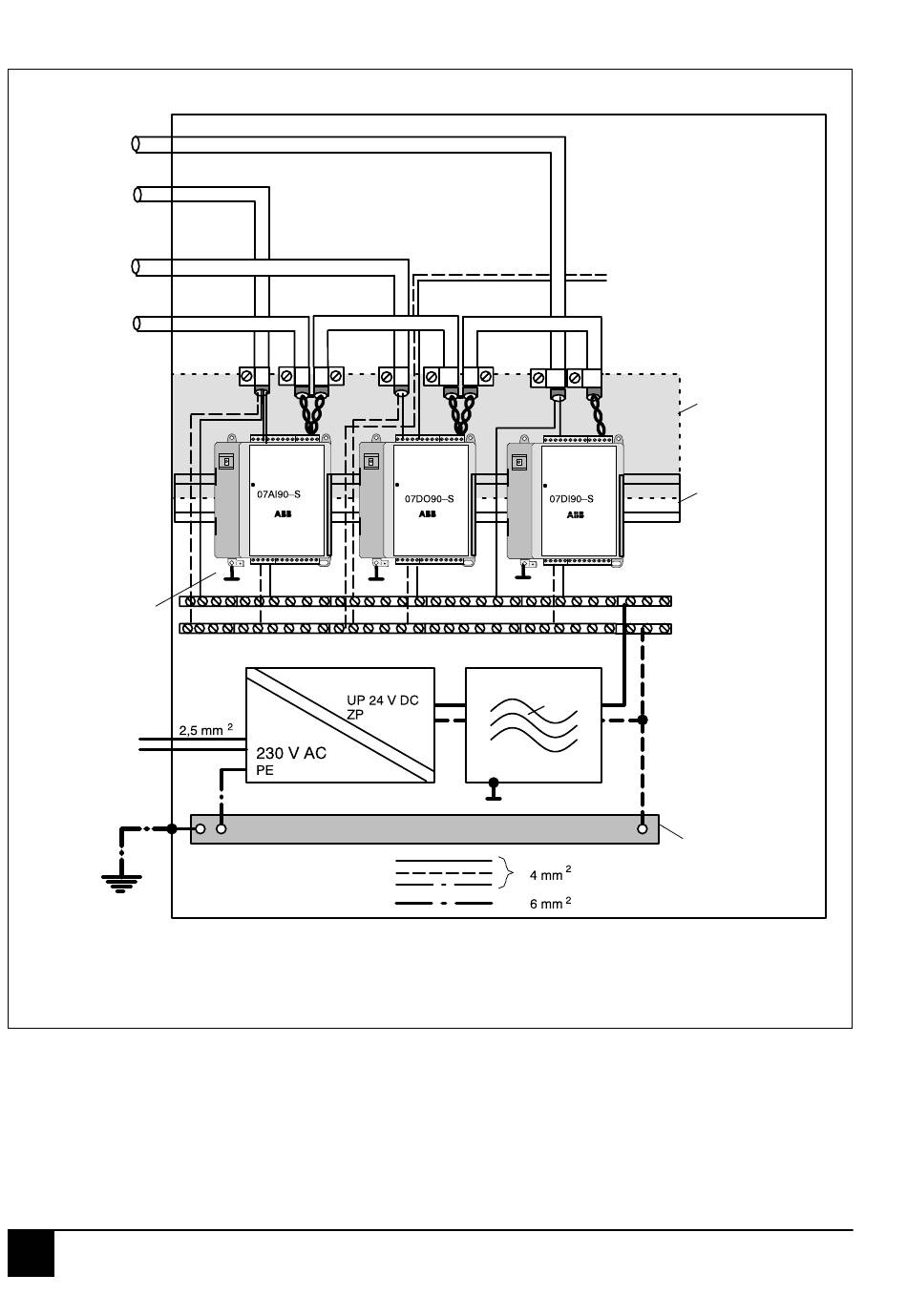

Bild 3-5: Verdrahtungskonzept Unterstation mit Advant Controller 31-S
Filter: Fa. Schaffner, Typ FN612-1/06 oder ähnlich general-purpose filter FN6xxx der Fa. Schaffner (www.schaffner.de)
3
Hardware-Projektierung
Ausgang
Eingang
Prozeßversorgung
3-12
Ungeschirmte Signal-
leitung zur Ansteue-
rung von Geräten im
Schaltschrank (< 10m)
Keine Fremd-
verdrahtung in
diesem Bereich
Hutprofilschiene
UP-Schiene
ZP-Schiene
Netzgerät 24 V DC
geeignet nach
EN 60950
(Informationstechnik),
EN 61000-4-5 Klasse 3,
VDE 0805 (Sicherheit)
Erdungsschiene
Schaltschrank
907 PC 339 / Stand: 08.01
