Programmierhandbuch für VLT
• Zustand
• Inbetriebnahme-Menü
Main Menu dient zum Zugriff und Programmieren aller Parameter.
Die meisten Hauptmenü-Parameter können direkt über das Bedienfeld geändert werden, sofern über Parameter 0-60, 0-61, 0-65 oder 0-66 kein Passwort
eingerichtet wurde.
Quick Setup bietet Zugriff auf die Kurzinbetriebnahme, bei der nur die wichtigsten Parameter des Frequenzumrichters eingestellt werden.
Die Parameterwerte können mit den Pfeiltasten nach oben und unten geändert werden, wenn der jeweilige Wert blinkt.
Wählen Sie das Hauptmenü, indem Sie die Taste [Menu] wiederholt drücken, bis die Hauptmenü-Anzeige leuchtet.
Wählen Sie die Parametergruppe [xx-__] und drücken Sie [OK].
Wählen Sie den Parameter [__-xx] und drücken Sie [OK].
Wenn der Parameter ein Arrayparameter ist, wählen Sie die Arraynummer und drücken Sie [OK].
Wählen Sie den gewünschten Datenwert und drücken Sie [OK].
Navigationstasten: [Back] bringt Sie zu einem früheren Schritt zurück.

Die Pfeiltasten [ ] [ ]

▲ dienen dazu, zwischen Parametergruppen, Parametern und innerhalb Parametern zu wechseln.
▼
[OK] wird benutzt, um einem mit dem Cursor markierten Parameter auszuwählen und um die Änderung einer Parametereinstellung zu bestätigen.
Bedientasten
Tasten zur Hand/Ort-Steuerung befinden sich unten am Bedienteil.
[Hand on] ermöglicht die Steuerung des Frequenzumrichters über die LCP Bedieneinheit. [Hand on] startet auch den Motor und ermöglicht die Änderung
der Motordrehzahl mittels der Pfeiltasten. Die Taste kann über Par. 0-40
Externe Stoppsignale, die durch Steuersignale oder einen seriellen Bus aktiviert werden, heben einen über das LCP erteilten „Start"-Befehl auf.
An den Steuerklemmen sind die folgenden Signale weiter wirksam, auch wenn [Hand on] aktiviert ist:
• [Hand on] - [Off] - [Auto on]
• Reset
• Motorfreilauf invers
• Reversierung
• Parametersatzauswahl lsb - Parametersatzauswahl msb
®
HVAC Drive
[Hand on]-LCP Taste aktiviert
MG.11.C4.03 - VLT ® ist eine eingetragene Marke von Danfoss
• Hauptmenü

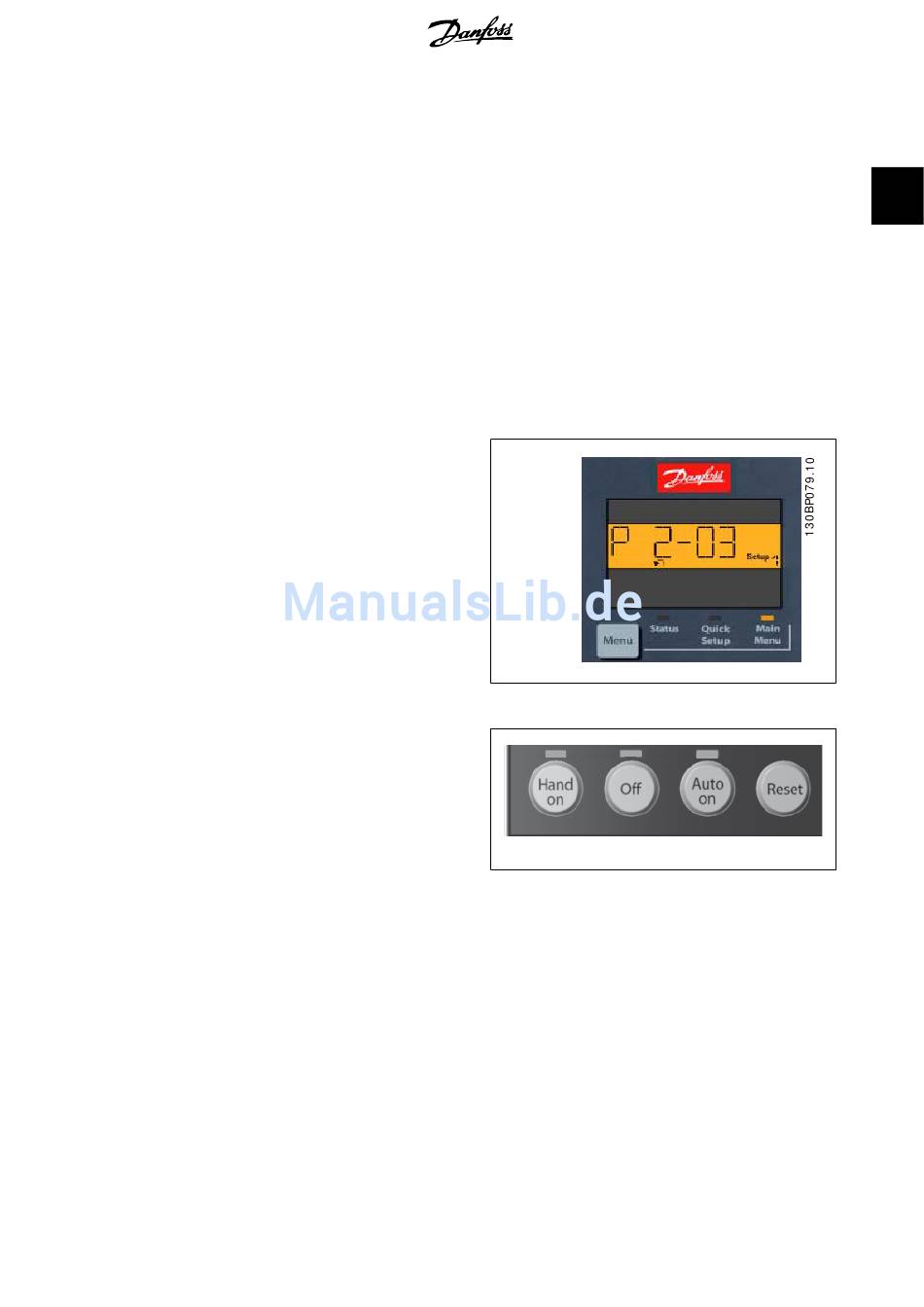

Abbildung 2.4: Displaybeispiel
Abbildung 2.5: Bedientasten am LCP 101
[1] oder deaktiviert
2. Programmieren
130BP046.10
[0] werden.
